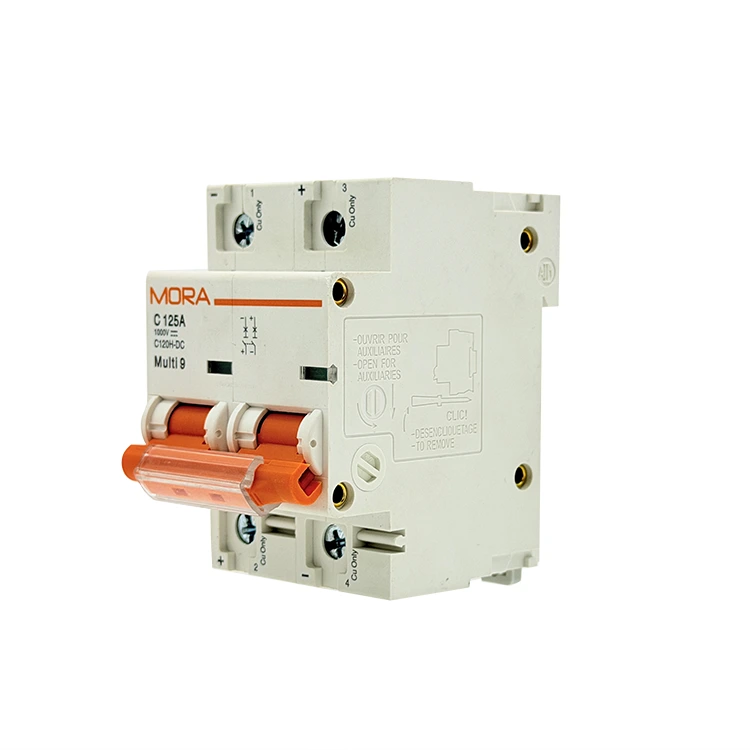

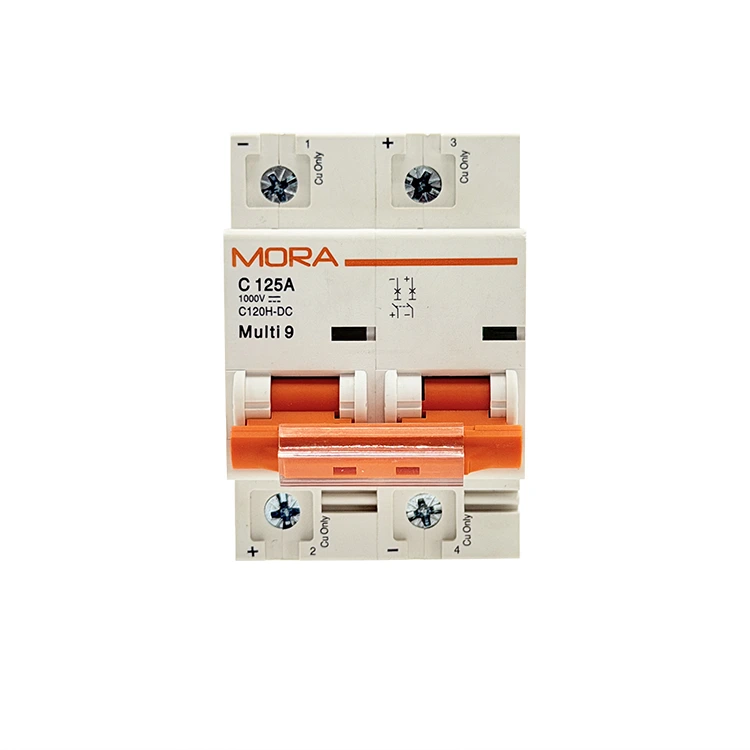

NC సిరీస్ 2P DC మినియేచర్ సర్క్యూట్ బ్రేకర్

చైనాలో ఉన్న అధునాతన NC సిరీస్ 2P DC మినియేచర్ సర్క్యూట్ బ్రేకర్ ఫ్యాక్టరీగా, PUGAO (Mora) మెరుగైన బ్రేకింగ్ కెపాసిటీలు మరియు స్ట్రీమ్‌లైన్డ్ మాడ్యులర్ ఫ్రేమ్‌తో కూడిన అధిక-పనితీరు గల టూ-పోల్ ప్రొటెక్టివ్ స్విచ్‌లను ఉత్పత్తి చేస్తుంది. క్లిష్టమైన టెలికాం, శక్తి నిల్వ మరియు వాణిజ్య సౌర మౌలిక సదుపాయాలను కాపాడేందుకు ప్రతి యూనిట్ ఆటోమేటెడ్ స్పాట్-వెల్డింగ్ మరియు ఆప్టిమైజ్ చేసిన డ్యూయల్ పర్మనెంట్-మాగ్నెట్ ఆర్క్ రన్నర్‌లను ఉపయోగిస్తుంది.

స్టాండర్డ్ DC బ్రేకర్‌ల నుండి NC సిరీస్‌కు తేడా ఏమిటి?

పారిశ్రామిక DC గ్రిడ్‌లు వేగంగా అభివృద్ధి చెందుతున్నాయి, అధిక శక్తి సాంద్రతలు మరియు కఠినమైన క్యాబినెట్ కాన్ఫిగరేషన్‌ల వైపు కదులుతున్నాయి. సాంప్రదాయ రెసిడెన్షియల్-గ్రేడ్ బ్రేకర్లు కుంచించుకుపోయినప్పుడు థర్మల్ డిస్సిపేషన్‌పై రాజీ పడుతుండగా, NC సిరీస్ 2P DC మినియేచర్ సర్క్యూట్ బ్రేకర్ అధిక-విశ్వసనీయత వాణిజ్య కార్యకలాపాల కోసం ప్రత్యేకంగా నిర్మించబడిన పునఃరూపకల్పన చేయబడిన అంతర్గత నిర్మాణ నిర్మాణాన్ని కలిగి ఉంటుంది.

ద్వంద్వ-పోల్ ఫిజికల్ ఐసోలేషన్‌ను స్పేస్-సేవింగ్ మాడ్యులర్ చట్రంలోకి చేర్చడం ద్వారా, NC సిరీస్ డిస్ట్రిబ్యూషన్ బోర్డుల లోపల ఫేస్‌ప్లేట్ రియల్ ఎస్టేట్‌ను కనిష్టీకరించింది, అయితే అంతర్గత క్రీపేజ్ దూరాలను విస్తరిస్తుంది-రెండు వాహక భాగాల మధ్య ఇన్సులేటింగ్ మెటీరియల్ యొక్క ఉపరితలంపై అతి తక్కువ మార్గం-స్థానికీకరించిన ట్రాకింగ్ లోపాలను నివారించడానికి.

అధిక సాంద్రత కలిగిన సోలార్ కాంబినర్ హబ్‌లు

ఆధునిక సోలార్ సెటప్‌లకు చిన్న అవుట్‌డోర్ ఎన్‌క్లోజర్‌లలో ఎక్కువ స్ట్రింగ్ ఇన్‌పుట్‌లను అమర్చడానికి కాంపాక్ట్ భాగాలు అవసరం. NC సిరీస్ క్లీన్ సైడ్-బై-సైడ్ అర్రే క్లస్టరింగ్‌ను అనుమతిస్తుంది, సైడ్-క్లియరెన్స్ వెంటిలేషన్‌ను త్యాగం చేయకుండా కాంపాక్ట్ హౌసింగ్ ప్రొఫైల్‌లో 600V DC స్ట్రింగ్ యొక్క పాజిటివ్ మరియు నెగటివ్ రిటర్న్ రెయిల్‌లను నిర్వహిస్తుంది.

కేంద్రీకృత టెలికాం బ్యాటరీ బ్యాంకులు

స్థిరీకరించబడిన లో-టు-మీడియం వోల్టేజ్ బ్యాటరీ బ్యాకప్‌లపై కమ్యూనికేషన్ సిస్టమ్‌లు నడుస్తున్నందున, మొత్తం రాక్‌ను వదలకుండా లోపాన్ని క్లియర్ చేయడం చాలా ముఖ్యం. ఈ మినియేచర్ సర్క్యూట్ బ్రేకర్ స్వతంత్ర బ్రాంచ్ సర్క్యూట్ రక్షణను అందిస్తుంది, సింగిల్ బ్యాటరీ స్ట్రింగ్‌లను ఐసోలేట్ చేస్తుంది లేదా మాడ్యూల్‌లను తక్షణమే ఛార్జింగ్ చేస్తుంది, ప్రక్కనే ఉన్న కార్యకలాపాలు ప్రత్యక్షంగా ఉంటాయి.

మెటీరియల్ లక్షణాలు

కింది ఇంజనీరింగ్ మ్యాట్రిక్స్ మా ఆటోమేటెడ్ ఫ్యాక్టరీ టెస్టింగ్ లైన్‌లలో ధృవీకరించబడిన బేస్‌లైన్ ఆపరేటింగ్ పారామితులను సూచిస్తుంది:

NC సిరీస్ 10kA బ్రేకింగ్ కెపాసిటీని ఎలా సాధిస్తుంది?

1. డ్యూయల్-ఫోర్స్ మాగ్నెటిక్ బ్లోఅవుట్ ఛానెల్‌లు

600V DC వరకు అధిక వోల్టేజీల వద్ద, ఎలక్ట్రికల్ ఆర్క్ గీయడం అనేది ప్రామాణిక సర్క్యూట్ బ్రేకర్ పరిచయాలను పూర్తిగా కరిగిపోయే స్థిరమైన ఆర్క్ ప్లాస్మా ఈవెంట్‌గా సులభంగా మారుతుంది. NC సిరీస్ 2P DC మినియేచర్ సర్క్యూట్ బ్రేకర్ ప్రతి కాంటాక్ట్ పాత్‌కు ఇరువైపులా పొందుపరిచిన ద్వంద్వ అధిక-బల శాశ్వత అయస్కాంతాలతో దీనిని ఎదుర్కొంటుంది. కాంటాక్ట్‌లు విడిపోయినప్పుడు, ఈ అయస్కాంతాలు దిశాత్మక అయస్కాంత క్షేత్రాన్ని సృష్టిస్తాయి, అది తక్షణమే ఆర్క్‌ను విస్తరించి, దానిని వెండి ప్యాడ్‌ల నుండి బలవంతంగా తీసివేసి, భారీ-డ్యూటీ 11-ప్లేట్ స్టీల్ ఆర్క్ చ్యూట్‌లోకి పంపుతుంది, అక్కడ అది విడిపోయి 4.5 మిల్లీసెకన్లలో చల్లబడుతుంది.

2. హై-స్పీడ్ మెకానికల్ ట్రిప్ క్రాస్-లింకేజ్

సానుకూల మరియు ప్రతికూల పట్టాలను రెండు విభిన్న ధ్రువాల మీదుగా విభజించడం అంటే రెండు మార్గాలు సరిగ్గా ఒకే సమయంలో తెరవాలి. NC సిరీస్ అంతర్గత క్రాస్-లింకేజ్ ట్రిప్ బార్‌ను ఉపయోగించుకుంటుంది, ఇది రెండు మెకానికల్ మెకానిజమ్‌లను కలిపి లాక్ చేస్తుంది. సానుకూల వైపున ఓవర్‌కరెంట్ లోపం సంభవించినట్లయితే, అంతర్గత బార్ యాంత్రికంగా నెగటివ్ పోల్‌ను సరిగ్గా అదే తక్షణంలో ట్రిప్ చేస్తుంది, పూర్తి గాల్వానిక్ ఐసోలేషన్‌ను అందిస్తుంది మరియు ప్రమాదకరమైన వోల్టేజ్ బ్యాక్-ఫీడింగ్‌ను నివారిస్తుంది.

3. ఆటోమేటెడ్ లేజర్ స్పాట్-వెల్డింగ్ మరియు కాలిబ్రేషన్

మాన్యువల్ కాంపోనెంట్ అసెంబ్లీ రెండు ధ్రువాల మధ్య అసమాన అంతర్గత నిరోధకతను కలిగించే నిర్మాణ వైవిధ్యాలను పరిచయం చేస్తుంది. PUGAO (Mora) పూర్తిగా ఆటోమేటెడ్ మైక్రో-బ్రేకర్ ప్రొడక్షన్ లైన్‌లో NC సిరీస్‌ను తయారు చేయడం ద్వారా ఈ మానవ వేరియబుల్‌ను తొలగిస్తుంది. అధునాతన లేజర్ స్పాట్-వెల్డింగ్ మెషీన్‌లు రాగి షంట్‌లు, బైమెటల్స్ మరియు మాగ్నెటిక్ కాయిల్స్‌ను ఖచ్చితమైన రేఖాగణిత అమరికలోకి లాక్ చేస్తాయి, ప్రతి ఉత్పత్తి స్థలంలో సమతుల్య అంతర్గత ప్రతిఘటనలు మరియు మ్యాచింగ్ ట్రిప్ వక్రతలను నిర్ధారిస్తాయి.

ఫీల్డ్ ఇన్‌స్టాలేషన్ ప్రోటోకాల్

1. జీరో వోల్టేజీని ధృవీకరించండి:డి-ఎనర్జైజ్ లూప్. అన్ని అప్‌స్ట్రీమ్ సోలార్ డిస్‌కనెక్ట్ స్విచ్‌లు లేదా బ్యాటరీ ఐసోలేషన్ లింక్‌లను తెరవండి. సానుకూల మరియు ప్రతికూల ఇన్‌కమింగ్ కేబుల్‌లను పరీక్షించడానికి డిజిటల్ మల్టీమీటర్‌ను ఉపయోగించండి, టెర్మినల్ పోర్ట్‌లలోకి వైర్‌లను చొప్పించే ముందు 0V ఉందని నిర్ధారిస్తుంది.

2. DIN రైలులో స్నాప్ చేయండి:రైలు అటాచ్మెంట్. ప్రామాణిక 35mm DIN రైలుపై NC సిరీస్ ఫ్రేమ్ ఎగువ వెనుక బ్రాకెట్‌ను హుక్ చేయండి. స్ప్రింగ్-లోడెడ్ ప్లాస్టిక్ స్లయిడర్ రైలుకు వ్యతిరేకంగా గట్టిగా ఉండే వరకు కేసింగ్ దిగువ అంచుపై గట్టిగా నొక్కండి.

3. ధ్రువణత గుర్తులను సమలేఖనం చేయండి:పోలారిటీ మ్యాచ్. NC సిరీస్ 2P DC మినియేచర్ సర్క్యూట్ బ్రేకర్ ముందు భాగంలో స్టాంప్ చేయబడిన (+) మరియు (-) చిహ్నాలను పరిశీలించండి. మీ ఇన్‌కమింగ్ పాజిటివ్ కేబుల్‌ను పోల్ 1 ఎగువకు (పాజిటివ్‌గా గుర్తించబడింది) మరియు మీ ఇన్‌కమింగ్ నెగటివ్ కేబుల్‌ను పోల్ 2 పైభాగానికి కనెక్ట్ చేయండి (నెగటివ్ మార్క్ చేయబడింది). హెచ్చరిక: ఈ లేఅవుట్‌ను రివర్స్ చేయడం వల్ల అంతర్గత అయస్కాంతాలు ఆర్క్‌ను కూలింగ్ చూట్‌లలోకి నెట్టకుండా నిరోధిస్తుంది.

4. టార్క్ టెర్మినల్ స్క్రూలు:సురక్షిత కనెక్షన్. శుభ్రంగా తీసివేసిన కాపర్ వైర్ కోర్లను పూర్తిగా సెరేటెడ్ టన్నెల్ క్లాంప్‌లలోకి చొప్పించండి. క్రమాంకనం చేయబడిన టార్క్ స్క్రూడ్రైవర్‌ని ఉపయోగించి, టెర్మినల్ స్క్రూలను 2.0–2.5 Nm వరకు బిగించండి. వదులైన టెర్మినల్ కనెక్షన్‌లు స్థానికీకరించిన వేడిని ఉత్పత్తి చేస్తాయి, ఇది అకాల థర్మల్ ట్రిప్పింగ్‌కు దారితీస్తుంది.

అప్లికేషన్ FAQ

బ్యాటరీ సిస్టమ్‌ల కోసం ప్రామాణిక 6kA ప్రత్యామ్నాయాల కంటే NC సిరీస్ 10kA బ్రేకింగ్ సామర్థ్యాన్ని సురక్షితమైనదిగా చేస్తుంది?

బ్యాటరీ బ్యాంకులు ప్రత్యక్ష లోపం సమయంలో మిల్లీసెకన్లలో భారీ షార్ట్-సర్క్యూట్ ప్రవాహాలను అందించగలవు. 6kA మాత్రమే రేట్ చేయబడిన బ్రేకర్, ఫాల్ట్ ఎనర్జీ దాని యాంత్రిక పరిమితులను మించి ఉంటే కాంటాక్ట్ వెల్డింగ్ లేదా హౌసింగ్ చీలికను అనుభవించవచ్చు. NC సిరీస్ 2P DC మినియేచర్ సర్క్యూట్ బ్రేకర్ యొక్క అప్‌గ్రేడ్ చేసిన 10kA రేటింగ్ బ్రేకర్ హౌసింగ్‌ను నాశనం చేయకుండా లేదా సమీపంలోని భాగాలను పాడు చేయకుండా ఈ తీవ్రమైన, అధిక-శక్తి బ్యాటరీ షార్ట్ సర్క్యూట్‌లను సురక్షితంగా క్లియర్ చేయగలదని నిర్ధారిస్తుంది.

అధిక DC వోల్టేజ్‌లను నిర్వహించడానికి NC సిరీస్ 2P బ్రేకర్‌ను సిరీస్ లూప్‌లో వైర్ చేయవచ్చా?

అవును. మీ సిస్టమ్ వోల్టేజ్ సింగిల్-పోల్ రేటింగ్‌ను మించి ఉంటే, మీరు సిరీస్‌లోని రెండు ధ్రువాల ద్వారా సానుకూల కండక్టర్‌ను అమలు చేయవచ్చు (పోల్ 1 పైభాగంలోకి ప్రవేశించడం, పోల్ 1 దిగువ నుండి పోల్ 2 పైకి దూకడం మరియు పోల్ 2 దిగువ నుండి నిష్క్రమించడం). ఇది మొత్తం వోల్టేజ్‌ని రెండు వేర్వేరు ఆర్క్ ఛాంబర్‌లలో విభజిస్తుంది, బ్రేకర్ ఎక్కువ మొత్తం వోల్టేజీలను సురక్షితంగా నిర్వహించడానికి అనుమతిస్తుంది.

సీల్డ్ అవుట్‌డోర్ ఎన్‌క్లోజర్‌లలో అధిక పరిసర వేడిని డిజైన్ ఇంజనీర్లు ఎలా లెక్కించాలి?

అంతర్గత ద్విలోహ స్ట్రిప్స్ ఫ్యాక్టరీ స్టాండర్డ్ బేస్‌లైన్ 30°C వద్ద క్రమాంకనం చేయబడతాయి. పరిసర వేడి మరియు ప్రత్యక్ష సూర్యకాంతి అంతర్గత ఉష్ణోగ్రతలను 55°C వరకు నడిపించే అన్‌వెంటిలేటెడ్ అవుట్‌డోర్ కాంబినర్ బాక్స్‌లో అమర్చినప్పుడు, బైమెటాలిక్ మూలకాలు ముందుగా విస్తరిస్తాయి. ఇది వాస్తవ థర్మల్ ట్రిప్ పాయింట్‌ని దాని రేట్ కరెంట్‌లో దాదాపు 83% నుండి 85%కి తగ్గిస్తుంది. ఉపద్రవం ట్రిప్పింగ్‌ను నివారించడానికి, ఇంజనీర్లు పాసివ్ కూలింగ్ లౌవర్‌లను ఏకీకృతం చేయాలి లేదా ప్రామాణిక థర్మల్ డిరేటింగ్ టేబుల్‌లను వర్తింపజేయడం ద్వారా బ్రేకర్ రేటింగ్‌ను పెంచాలి.
