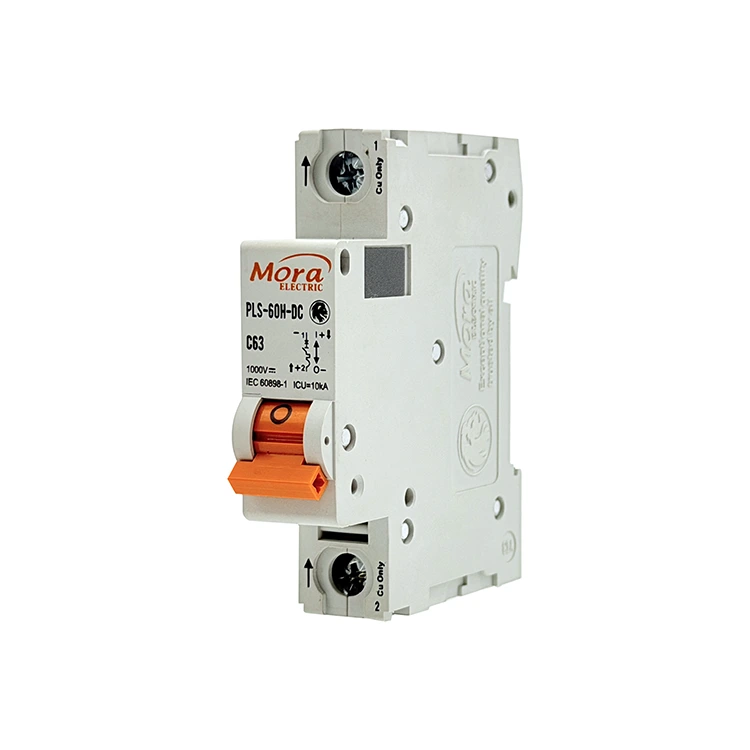

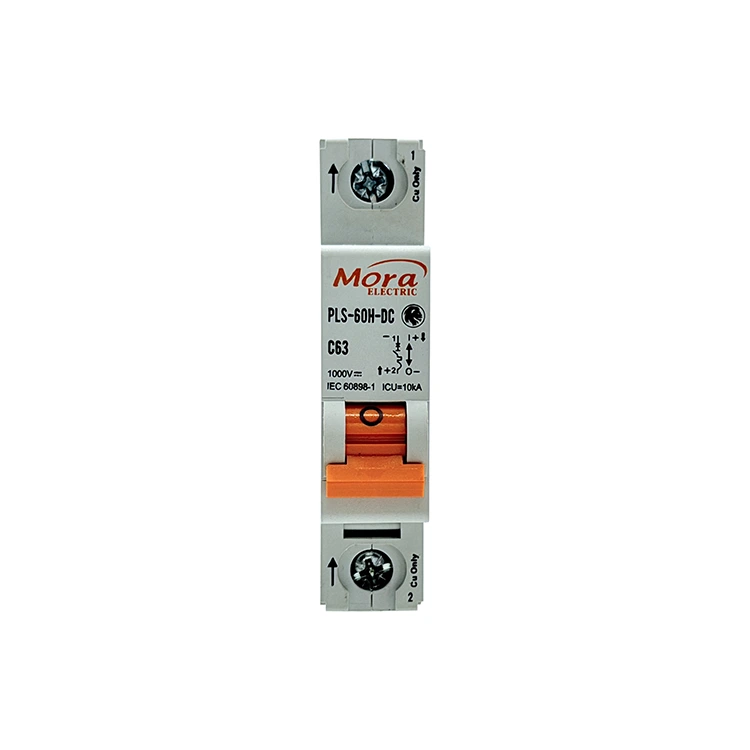

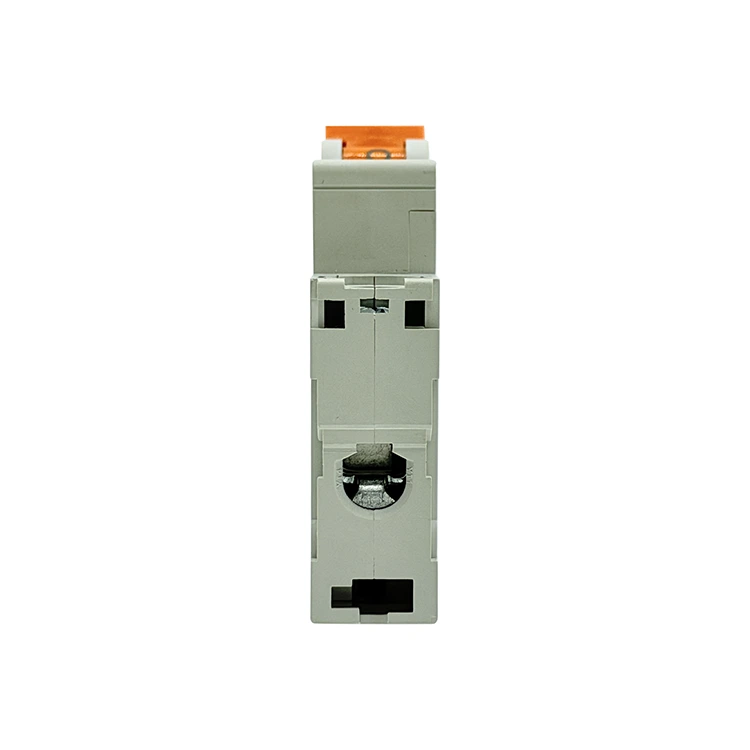

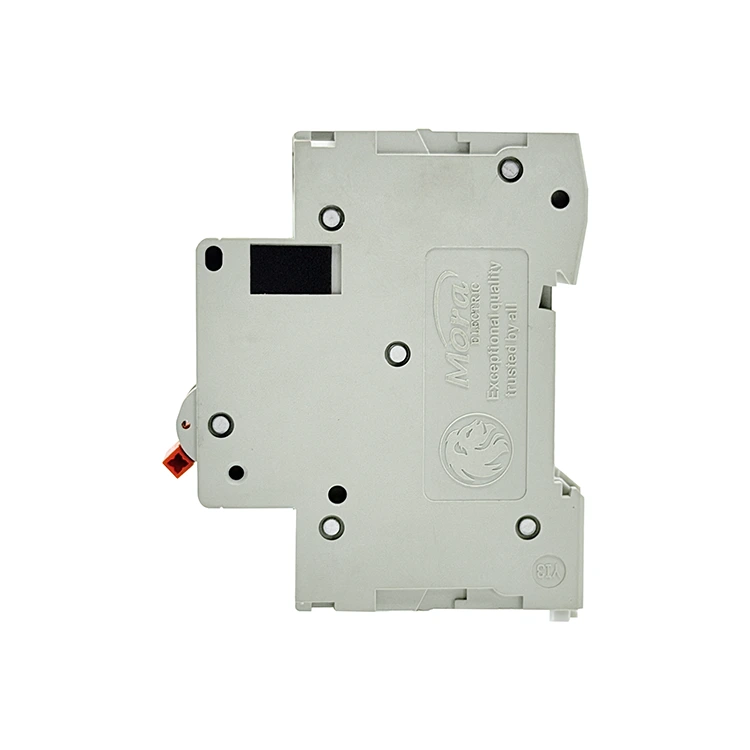

C65 1 పోల్ DC సర్క్యూట్ బ్రేకర్

PUGAO (బ్రాండ్: మోరా) చైనాలో ప్రత్యేకమైన C65 1 పోల్ DC సర్క్యూట్ బ్రేకర్ ఫ్యాక్టరీగా పనిచేస్తుంది, DC అప్లికేషన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన భారీ-డ్యూటీ సింగిల్-పోల్ స్విచ్‌లను సరఫరా చేస్తుంది; మా 1P థర్మల్-మాగ్నెటిక్ బ్రేకర్ సౌర తీగలు మరియు టెలికాం నెట్‌వర్క్‌లలో కాంటాక్ట్ బర్నింగ్‌ను తొలగించడానికి శాశ్వత మాగ్నెట్ ఆర్క్-ఆర్క్-ఎక్స్టింగ్విషింగ్ సిస్టమ్‌ను కలిగి ఉంది.

టెక్నికల్ డెఫినిషన్ & ప్రాక్టికల్ అప్లికేషన్స్

C65 1 పోల్ DC సర్క్యూట్ బ్రేకర్ అనేది సింగిల్-ఫేజ్ DC ఎలక్ట్రికల్ లూప్‌లను రక్షించడానికి రూపొందించబడిన మెకానికల్ స్విచ్. ఆల్టర్నేటింగ్ కరెంట్ (AC) లైన్‌ల వలె కాకుండా, DC కరెంట్ లూప్‌లో సహజమైన జీరో-క్రాసింగ్ పాయింట్ లేదు. లోడ్ కింద పరిచయాలు తెరిచినప్పుడు, ఫలితంగా ఎలక్ట్రికల్ ఆర్క్ నిరంతరంగా మరియు అత్యంత స్థిరంగా ఉంటుంది.

మా సింగిల్-పోల్ బ్రేకర్ DC సర్క్యూట్ యొక్క పాజిటివ్ రైల్‌ను వేరు చేస్తుంది, టార్గెట్ చేయబడిన మెకానికల్ ఫోర్స్ మరియు మాగ్నెటిక్ యాక్సిలరేషన్‌ని ఉపయోగించి సిస్టమ్-వైడ్ థర్మల్ డ్యామేజ్‌ని కలిగించే ముందు లోపాలను విచ్ఛిన్నం చేస్తుంది.

సౌర ఫోటోవోల్టాయిక్ సిస్టమ్స్

నివాస మరియు వాణిజ్య సౌర శ్రేణులలో, వ్యక్తిగత ప్యానెల్ స్ట్రింగ్‌లు నిరంతర DC వోల్టేజ్‌లను ఉత్పత్తి చేస్తాయి. ఈ సర్క్యూట్ బ్రేకర్ అవుట్‌పుట్ లేయర్‌లో (12V నుండి 250V DC వరకు) కాంబినర్ బాక్స్‌లలో ఇన్‌స్టాల్ చేయబడింది. ఇది వ్యక్తిగత స్ట్రింగ్‌లను వేరు చేస్తుంది, రివర్స్-కరెంట్ ఫాల్ట్‌లు లేదా వైరింగ్ షార్ట్‌లు సౌర శ్రేణి అంతటా వ్యాపించకుండా చేస్తుంది.

టెలికాం డేటా సెంటర్లు & UPS సిస్టమ్స్

ఆధునిక కమ్యూనికేషన్ హార్డ్‌వేర్ 48V నుండి 110V DC బ్యాటరీ బ్యాకప్ సిస్టమ్‌లపై నడుస్తుంది. C65 1 పోల్ DC సర్క్యూట్ బ్రేకర్ వ్యక్తిగత పరికరాల రాక్‌లకు లక్ష్య రక్షణను అందిస్తుంది, ప్రక్కనే ఉన్న నెట్‌వర్కింగ్ సిస్టమ్‌లకు శక్తిని అంతరాయం కలిగించకుండా స్థానికీకరించిన భాగాల వైఫల్యాలను వేరు చేస్తుంది.

పారిశ్రామిక ఆటోమేషన్

స్థానికీకరించిన పారిశ్రామిక DC నియంత్రణ లూప్‌లు, మెటీరియల్ హ్యాండ్లింగ్ సిస్టమ్‌లు మరియు అంతర్గత ఎలక్ట్రిక్ వెహికల్ బ్యాటరీ మేనేజ్‌మెంట్ సర్క్యూట్‌లు ఛార్జింగ్ మాడ్యూల్స్ మరియు ప్రైమరీ బ్యాటరీ స్టోరేజ్ మధ్య విభిన్నమైన, సురక్షితంగా వివిక్త పవర్ జోన్‌లను ఏర్పాటు చేయడానికి సింగిల్-పోల్ బ్రేకర్‌లను ఉపయోగిస్తాయి.

సాంకేతిక లక్షణాలు

కింది మ్యాట్రిక్స్ మా నాణ్యత నియంత్రణ పరీక్ష బెంచ్‌లలో ధృవీకరించబడిన ప్రామాణిక ఆపరేటింగ్ పరిమితులు మరియు మెటీరియల్ కంపోజిషన్‌లను వివరిస్తుంది:

ప్రధాన సాంకేతిక ప్రయోజనాలు

1. 5-మిల్లీసెకన్ల మాగ్నెటిక్ ఆర్క్ ఆర్పివేయడం

డైరెక్ట్ కరెంట్ ఆర్క్‌లు రాగి పరిచయాలను తనిఖీ చేయకుండా వదిలేస్తే సెకనులో కొంత భాగాన్ని నాశనం చేయగలవు. దీనిని పరిష్కరించడానికి, మా C65 1 పోల్ DC సర్క్యూట్ బ్రేకర్ రెండు అంతర్గత శాశ్వత అయస్కాంతాలను కలిగి ఉంటుంది. ఒక లోపం సంభవించినప్పుడు మరియు పరిచయాలు విడిపోయినప్పుడు, అయస్కాంత క్షేత్రం ఆర్క్‌ను కాంటాక్ట్ ఉపరితలాల నుండి దూరం చేస్తుంది మరియు దానిని 9-ప్లేట్ స్టీల్ కూలింగ్ గ్రిడ్‌లోకి నడిపిస్తుంది. గ్రిడ్ 5 మిల్లీసెకన్లలో విభజిస్తుంది, చల్లబరుస్తుంది మరియు ఆర్క్‌ను ఆపివేస్తుంది, కాంటాక్ట్ ఉపరితలాలపై ధరించడాన్ని తగ్గిస్తుంది.

2. హై-ప్రెసిషన్ బైమెటాలిక్ ఓవర్‌లోడ్ కంట్రోల్

నిరంతర ఓవర్‌లోడ్‌లు క్రమంగా వైర్ ఇన్సులేషన్‌ను క్షీణింపజేస్తాయి, ఇది తీవ్రమైన అగ్ని ప్రమాదాన్ని సృష్టిస్తుంది. PUGAO (Mora) వేర్వేరు ఉష్ణ విస్తరణ రేట్లు కలిగిన రెండు బంధిత లోహాలతో కూడిన కాలిబ్రేటెడ్ బైమెటాలిక్ స్ట్రిప్స్‌ను ఉపయోగిస్తుంది. నిరంతర ఓవర్‌కరెంట్ స్ట్రిప్‌ను వేడి చేస్తుంది, ఇది ఊహించదగిన విధంగా వంగి మరియు ట్రిప్ లివర్‌ను ట్రిగ్గర్ చేస్తుంది. ఈ మెకానికల్ సెటప్ అసలైన ఓవర్‌లోడ్‌ల సమయంలో నమ్మదగిన ఐసోలేషన్‌ను నిర్ధారిస్తూ సంక్షిప్త ప్రారంభ స్పైక్‌ల వల్ల ఏర్పడే తప్పుడు ప్రయాణాలను నివారిస్తుంది.

3. ఆటోమేటెడ్ స్పాట్-వెల్డింగ్

మాన్యువల్ అంతర్గత అసెంబ్లీ వేరియబుల్ కనెక్షన్ రెసిస్టెన్స్ మరియు అస్థిరమైన ట్రిప్ పాయింట్లకు దారి తీస్తుంది. మా ఉత్పత్తి సౌకర్యం ఆటోమేటెడ్ స్పాట్-వెల్డింగ్ యూనిట్లతో కూడిన ఆటోమేటెడ్ అసెంబ్లీ లైన్‌ను ఉపయోగిస్తుంది. అంతర్గత రాగి షంట్‌లను మరియు ట్రిప్పింగ్ మెకానిజమ్‌లను ఖచ్చితమైన స్థానాల్లోకి అమర్చడం ద్వారా, మేము పంపిణీ క్యాబినెట్లలో స్థానికీకరించిన వేడెక్కడాన్ని నివారిస్తూ, అన్ని ఉత్పత్తి పరుగుల అంతటా ఏకరీతి అంతర్గత నిరోధకతను నిర్ధారిస్తాము.

ఫీల్డ్ ఇన్‌స్టాలేషన్

1. పవర్ సోర్స్‌ను వేరు చేయండి:భద్రతా సెటప్. ప్రాథమిక సోలార్ డిస్‌కనెక్ట్ స్విచ్ లేదా బ్యాటరీ ఐసోలేషన్ ఫ్యూజ్ బ్లాక్ అప్‌స్ట్రీమ్‌ను తెరవండి. C65 1 Pole DC సర్క్యూట్ బ్రేకర్ హార్డ్‌వేర్‌ను మౌంట్ చేసే ముందు ఇన్‌కమింగ్ లైన్‌లో 0V ఉందని ధృవీకరించడానికి క్రమాంకనం చేయబడిన డిజిటల్ మల్టీమీటర్‌ను ఉపయోగించండి.

2. DIN రైలులో సురక్షితంగా ఉండండి:ఎన్‌క్లోజర్ అసెంబ్లీ. బ్రేకర్ యొక్క ఆధారాన్ని ఒక ప్రామాణిక 35mm DIN రైలులో స్నాప్ చేయండి. ఎగువ మరియు దిగువన స్ప్రింగ్-లోడెడ్ రిటెన్షన్ క్లిప్‌లు టోగుల్ హ్యాండిల్‌ను ఆపరేట్ చేస్తున్నప్పుడు కదలికను నివారిస్తూ, స్థానానికి గట్టిగా లాక్ అయ్యాయని నిర్ధారించుకోండి.

3. ధ్రువణ సూచికలను సమలేఖనం చేయండి:క్లిష్టమైన దశ. DC బ్రేకర్లు దిశాత్మకమైనవి. టెర్మినల్ పోర్ట్‌ల పక్కన స్టాంప్ చేయబడిన (+) మరియు(-) సూచికలను గుర్తించండి. పాజిటివ్ ఇన్‌కమింగ్ సప్లై వైర్ తప్పనిసరిగా నియమించబడిన పాజిటివ్ ఇన్‌పుట్ టెర్మినల్‌లోకి ప్రవేశించాలి. ఈ వైరింగ్‌ను తిప్పికొట్టడం వల్ల అంతర్గత అయస్కాంతాలు ఎలక్ట్రికల్ ఆర్క్‌ను శీతలీకరణ గ్రిడ్‌లోకి లాగకుండా నిరోధిస్తుంది.

4. టార్క్ కండక్టర్ టెర్మినల్స్:తుది ధృవీకరణ. టన్నెల్ టెర్మినల్స్‌లో తొలగించబడిన రాగి కండక్టర్లను శుభ్రంగా చొప్పించండి. టెర్మినల్ స్క్రూలను 2.0–2.5 Nm వరకు బిగించడానికి కాలిబ్రేటెడ్ టార్క్ స్క్రూడ్రైవర్‌ను ఉపయోగించండి. వదులుగా ఉండే కనెక్షన్‌లు స్థానికంగా వేడి చేయడం మరియు అకాల థర్మల్ ట్రిప్పింగ్‌కు కారణమవుతాయి.

సాంకేతిక & ఇంజనీరింగ్ తరచుగా అడిగే ప్రశ్నలు

ఈ సింగిల్-పోల్ DC బ్రేకర్‌ను ప్రామాణిక AC డిస్ట్రిబ్యూషన్ లైన్‌లో ఎందుకు ఉపయోగించకూడదు?

అంతర్గత ఆర్క్ సప్రెషన్ సిస్టమ్ డైరెక్షనల్ శాశ్వత అయస్కాంతాలపై ఆధారపడి ఉంటుంది. AC సిస్టమ్‌లో, కరెంట్ నిరంతరం సెకనుకు 50 లేదా 60 సార్లు దిశను మారుస్తుంది. ఈ ఆల్టర్నేటింగ్ కరెంట్ ఆర్క్‌ను స్టీల్ కూలింగ్ గ్రిడ్‌లోకి లోపలికి కాకుండా ప్లాస్టిక్ కేసింగ్ వైపు బలవంతం చేస్తుంది, దీని వలన షెల్ యొక్క విపత్కర వైఫల్యం ఏర్పడుతుంది.

ఫీల్డ్ ఇన్‌స్టాలేషన్ సమయంలో వైరింగ్ ధ్రువణత అనుకోకుండా రివర్స్ అయితే DC బ్రేకర్ వార్ప్ అవ్వడానికి లేదా కరిగిపోవడానికి కారణం ఏమిటి?

ధ్రువణత రివర్స్ అయినప్పుడు, అంతర్గత అయస్కాంత క్షేత్రం ఎలక్ట్రికల్ ఆర్క్‌ను శీతలీకరణ గ్రిడ్ నుండి దూరంగా ఉంచుతుంది మరియు దానిని నేరుగా వెండి మిశ్రమం కాంటాక్ట్‌లపై ఉంచుతుంది. చిక్కుకున్న ఆర్క్ 1,000°C కంటే ఎక్కువ స్థానికీకరించిన ఉష్ణోగ్రతలను ఉత్పత్తి చేస్తుంది, అంతర్గత మెకానిజమ్‌లను మరియు PA66 పాలిమర్ కేసింగ్‌ను సురక్షితంగా ఆర్పివేయడానికి బదులుగా కరుగుతుంది.

సీల్డ్ కాంబినర్ బాక్స్ లోపల పరిసర ఆపరేటింగ్ ఉష్ణోగ్రత థర్మల్ ట్రిప్పింగ్ థ్రెషోల్డ్‌ను ఎలా మారుస్తుంది?

మా బైమెటాలిక్ స్ట్రిప్స్ బేస్‌లైన్ పరిసర ఉష్ణోగ్రత 30°C కోసం క్రమాంకనం చేయబడతాయి. ప్రత్యక్ష సూర్యకాంతి కారణంగా సీల్డ్ డిస్ట్రిబ్యూషన్ బాక్స్ లోపలి భాగం 50°Cకి చేరుకుంటే, C65 1 పోల్ DC సర్క్యూట్ బ్రేకర్‌లోని ద్విలోహ స్ట్రిప్ ప్రీ-హీట్ అవుతుంది, దీని వలన స్టాంప్ చేయబడిన కరెంట్‌లో అది దాదాపు 85% నుండి 90% వరకు ట్రిప్ అవుతుంది. అధిక-ఉష్ణోగ్రత వాతావరణాల కోసం, లోడ్‌ను తగ్గించాలని లేదా ఎంపిక పరామితిని పైకి సర్దుబాటు చేయాలని మేము సిఫార్సు చేస్తున్నాము.
