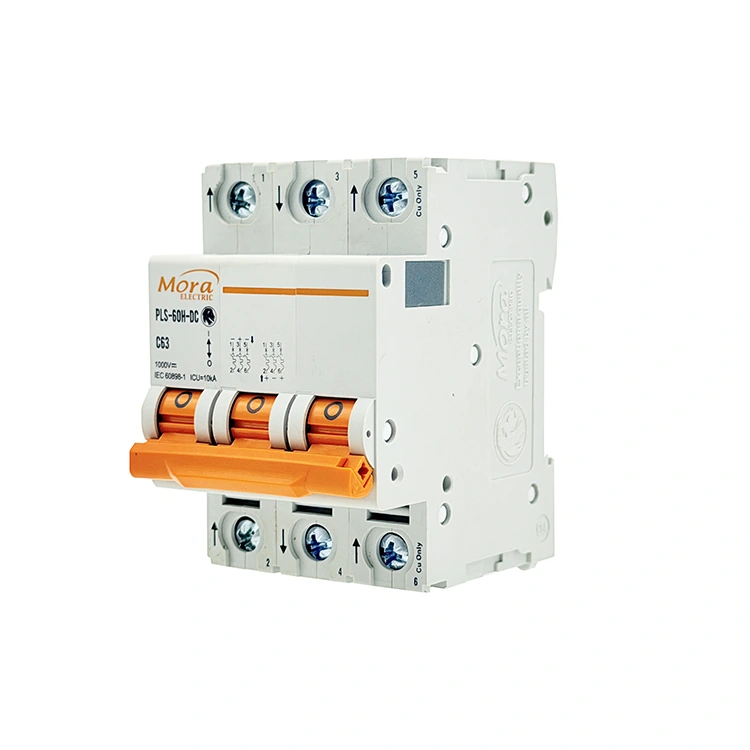

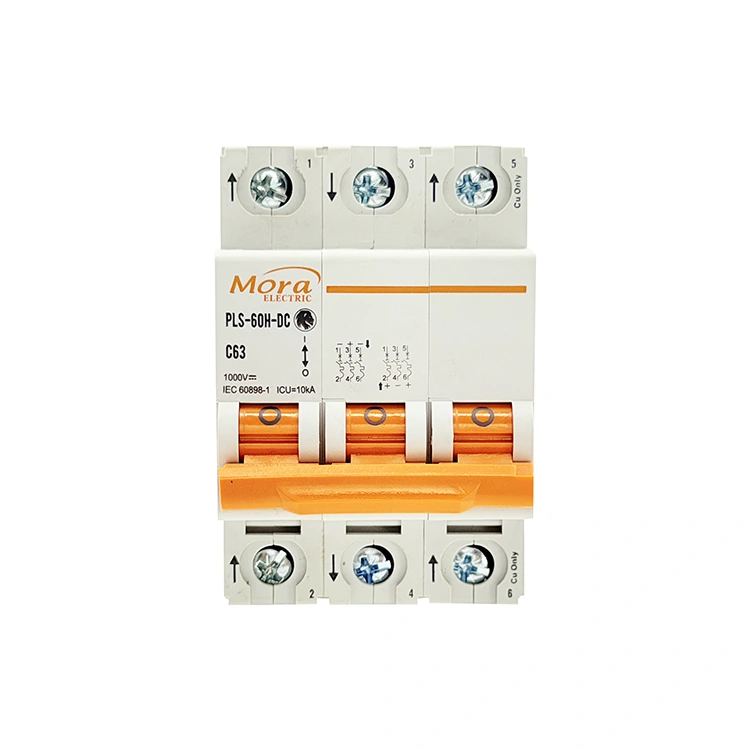

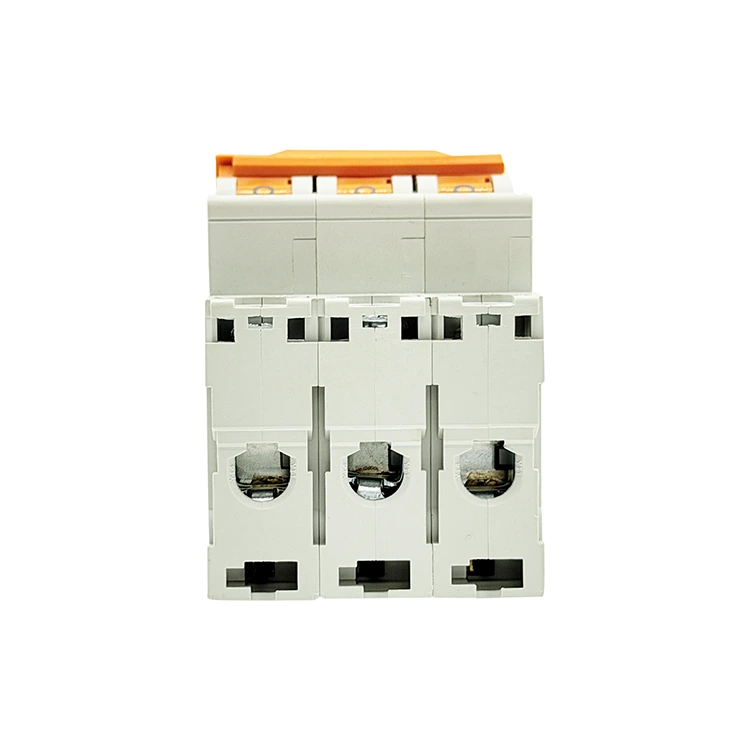

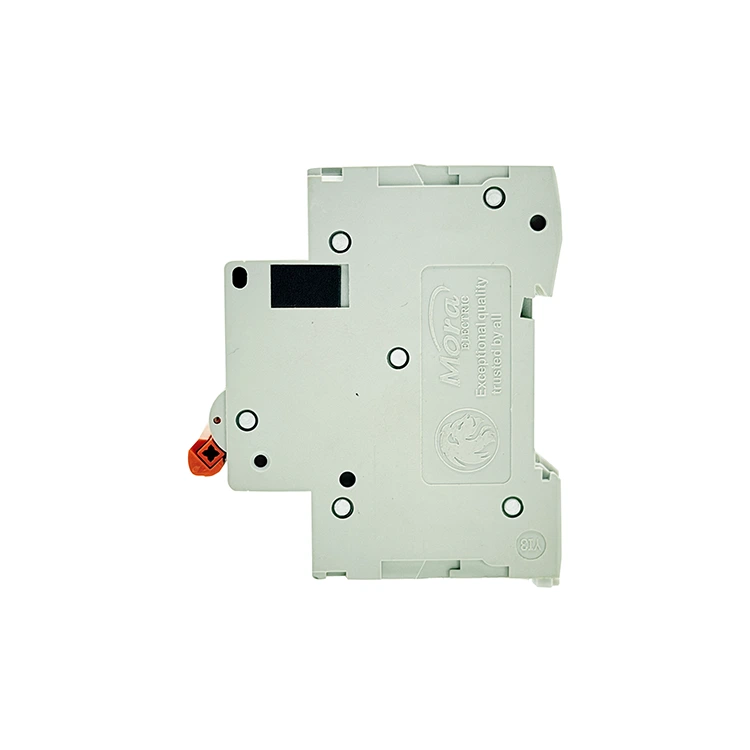

C65 3 పోల్ DC సర్క్యూట్ బ్రేకర్

చైనాలో స్థాపించబడిన C65 3 పోల్ DC సర్క్యూట్ బ్రేకర్ ఫ్యాక్టరీగా పనిచేస్తోంది, PUGAO (మోరా) ఏకకాలంలో బహుళ అధిక-వోల్టేజ్ DC మార్గాలను అంతరాయం కలిగించడానికి అనుకూలమైన కఠినమైన 3-పోల్ ఎలక్ట్రికల్ స్విచ్‌లను నిర్మిస్తుంది; ఈ 3P బ్రేకర్ ప్రత్యేకమైన ఆఫ్-గ్రిడ్ మరియు ఇండస్ట్రియల్ యుటిలిటీ స్టోరేజ్ డిమాండ్‌లను నిర్వహించడానికి ఆటోమేటెడ్ కాంపోనెంట్ కాలిబ్రేషన్ మరియు ట్రిపుల్ పర్మనెంట్ మాగ్నెట్ ఆర్క్-ఆర్క్-ఎక్స్టింగ్యూషింగ్ ఛాంబర్‌లను ప్రభావితం చేస్తుంది.

ఇంజనీర్లు వాస్తవానికి 3P DC స్విచ్‌ని ఎక్కడ అమలు చేస్తారు?

ప్రామాణిక తక్కువ-వోల్టేజ్ సోలార్ ఇన్‌స్టాలేషన్‌లు సాధారణంగా 250V లేదా 500V DC వద్ద క్యాప్ అవుట్ అవుతాయి, ఇది సాధారణ సింగిల్ లేదా డబుల్-పోల్ వైరింగ్ లూప్‌లను అనుమతిస్తుంది. అయినప్పటికీ, పెద్ద-స్థాయి పారిశ్రామిక వాణిజ్య సౌర శ్రేణులు, ఆఫ్-గ్రిడ్ వ్యవసాయ వ్యవస్థలు మరియు పెద్ద కేంద్ర టెలికాం సౌకర్యాలు పెరిగేకొద్దీ, సిస్టమ్ ఇంజనీర్లు C65 3 పోల్ DC సర్క్యూట్ బ్రేకర్ వంటి 3-పోల్ కాన్ఫిగరేషన్ అవసరమయ్యే విభిన్న డిజైన్ ఎంపికలను ఎదుర్కొంటారు.

750V DC హై-వోల్టేజ్ సిరీస్ ఇంటర్‌కనెక్షన్

అవుట్‌పుట్ సామర్థ్యాన్ని పెంచడానికి మరియు ఎక్కువ దూరాలకు సిస్టమ్ లైన్ ట్రాన్స్‌మిషన్ నష్టాలను పరిమితం చేయడానికి, ఇంజనీర్లు తరచుగా సుదీర్ఘ శ్రేణి క్రమంలో సోలార్ ప్యానెల్ స్ట్రింగ్‌లను అమలు చేయడానికి ఎంచుకుంటారు. ఈ స్టాకింగ్ 750V DC వరకు ఓపెన్-సర్క్యూట్ వోల్టేజీలను డ్రైవ్ చేస్తుంది. ప్రామాణిక వ్యక్తిగత బ్రేకర్ ఛాంబర్‌లు ఒక్కొక్కటి 250Vగా రేట్ చేయబడినందున, 3P యూనిట్ ఇంజనీర్‌లు పాజిటివ్ కండక్టర్‌ను సిరీస్ వైరింగ్ నమూనాలో రెండు స్తంభాల ద్వారా లూప్ చేయడానికి అనుమతిస్తుంది, అయితే మూడవ పోల్ ద్వారా నెగటివ్ కండక్టర్‌ను రూట్ చేస్తుంది. ఇది మూడు సూక్ష్మ పర్యావరణాలలో విద్యుత్ ఒత్తిడిని సమానంగా విభజిస్తుంది.

మూడు-వైర్ ఫ్లోటింగ్ DC నెట్‌వర్క్‌లు

కొన్ని హెవీ-డ్యూటీ ఇండస్ట్రియల్ ప్రాసెసింగ్ సెటప్‌లు మరియు మైనింగ్ హాలేజ్ పరికరాలు ప్రత్యేకమైన సెంటర్-ట్యాప్డ్ లేదా త్రీ-వైర్ అన్‌గ్రౌండ్డ్ DC డిస్ట్రిబ్యూషన్ టోపోలాజీని ఉపయోగించుకుంటాయి (పాజిటివ్, నెగటివ్ మరియు న్యూట్రల్/గ్రౌండ్ రిఫరెన్స్ వైర్లతో కూడినవి). ఒక 3-పోల్ ప్రొటెక్టివ్ స్విచ్ మూడు విభిన్న కరెంట్-వాహక కండక్టర్‌లను ఏకకాలంలో ఒక లోపం సమయంలో వేరుచేస్తుంది, అస్థిరమైన విచ్చలవిడి ప్రవాహాల సంభావ్యతను తగ్గిస్తుంది.

డ్యూయల్ సోర్స్ బ్యాటరీ స్టోరేజ్ బ్యాకప్ ఐసోలేషన్

స్థానికీకరించిన టెలికాం స్విచింగ్ నోడ్‌లలో, స్ప్లిట్-బస్ అమరికను నిర్వహించడానికి ఒకే 3-పోల్ హార్డ్‌వేర్ చట్రం కాన్ఫిగర్ చేయబడుతుంది-ఒకే భాగస్వామ్య సాధారణ రిటర్న్ లైన్‌తో పాటు రెండు వేర్వేరు పాజిటివ్ ఇన్‌కమింగ్ బ్యాటరీ బ్యాంక్ లైన్‌లను మార్చడం వంటివి. ఇది స్పేస్-నియంత్రిత పరికరాల రాక్‌ల లోపల ప్యానెల్ స్థల అవసరాలను తగ్గిస్తుంది.

పనితీరు సామర్థ్యాలు

దిగువ నిర్వచించబడిన ఆపరేటింగ్ థ్రెషోల్డ్‌లు మరియు ఇంజనీరింగ్ మెటీరియల్‌లు మా ఆటోమేటెడ్ క్వాలిటీ వెరిఫికేషన్ బెంచ్‌లలో ఖచ్చితంగా నిర్వహించబడతాయి:

750V వద్ద అంతర్గత పరిచయాల కలయికను ఏ సాంకేతికతలు నిరోధిస్తాయి?

1. ట్రిపుల్ పర్మనెంట్ మాగ్నెట్ బ్లోన్-ఆర్క్ సిస్టమ్స్

అధిక-వోల్టేజ్ డైరెక్ట్ కరెంట్ ఆర్క్‌లు సహజ సున్నా-ప్రస్తుత స్థితిని దాటవు, అంటే అవి ప్రామాణిక రాగి భాగాలను సులభంగా కరిగించే పరిచయాలను తెరవడం మధ్య అధిక-ఉష్ణోగ్రత ప్లాస్మా ఛానెల్‌ని కొనసాగించగలవు. దీనిని పరిష్కరించడానికి, మా C65 3 పోల్ DC సర్క్యూట్ బ్రేకర్ దాని మూడు వ్యక్తిగత పోల్స్‌లో స్వతంత్ర శాశ్వత అయస్కాంతాలను కలిగి ఉంటుంది. ఈ అయస్కాంతాలు ఆర్క్‌ను తిప్పికొట్టే బలమైన స్థానిక అయస్కాంత క్షేత్రాన్ని సృష్టిస్తాయి, భౌతికంగా దానిని కాంటాక్ట్ ప్యాడ్‌ల నుండి దూరంగా వెళ్లి 9-ప్లేట్ స్టీల్ కూలింగ్ గ్రిడ్‌లోకి లోతుగా నడిపిస్తాయి. ఈ చర్య 5 మిల్లీసెకన్లలో ఆర్క్‌ను విభజించి, చల్లార్చుతుంది.

2. సింక్రోనస్ మెకానికల్ లాచ్ లింకేజ్

అధిక-వోల్టేజ్ లోపం సమయంలో ఒక పోల్ తెరవడం ఆలస్యం అయితే, మిగిలిన పోల్ విద్యుత్ ఒత్తిడికి గురవుతుంది, దీని వలన టెర్మినల్ బర్న్‌అవుట్ అవుతుంది. PUGAO (Mora) ఈ బ్రేకర్‌లను మూడు పోల్ సబ్ మెకానిజమ్‌లను కలుపుతూ దృఢమైన అంతర్గత మెకానికల్ లింక్ బార్‌తో నిర్మిస్తుంది. షార్ట్-సర్క్యూట్ లోపం ఏదైనా ఒక పోల్‌లో మాగ్నెటిక్ ట్రిప్ కాయిల్‌ను ప్రేరేపిస్తే, కామన్-ట్రిప్ లింక్ బార్ మూడు ధ్రువాలను ఒకేసారి పడిపోవడానికి బలవంతం చేస్తుంది, ప్రమాదకరమైన సింగిల్-లైన్ ఎనర్జీజ్డ్ పరిస్థితులను నివారిస్తుంది.

3. ప్రెసిషన్ ఫ్యాక్టరీ స్పాట్-వెల్డింగ్ కంట్రోల్

బహుళ-పోల్ బ్రేకర్‌ల లోపల టెర్మినల్ రెసిస్టెన్స్‌లో వైవిధ్యాలు అసమాన కరెంట్ పంపిణీకి దారితీస్తాయి మరియు డిస్ట్రిబ్యూషన్ బాక్స్‌ల లోపల హాట్ స్పాట్‌లను స్థానికీకరించాయి. మా 5,000-చదరపు మీటర్ల తయారీ సౌకర్యం ఆటోమేటెడ్ మైక్రో-బ్రేకర్ ప్రొడక్షన్ లైన్‌ని ఉపయోగించడం ద్వారా ఈ సమస్యను నివారిస్తుంది. ఆటోమేటెడ్ పంచింగ్ మరియు స్పాట్-వెల్డింగ్ మెషీన్‌లు అంతర్గత షంట్‌లు మరియు కాపర్ కాంటాక్ట్ అసెంబ్లీలను ఖచ్చితమైన స్థానాల్లోకి లాక్ చేస్తాయి, మూడు ధ్రువాలలోనూ ఒకే విధమైన అంతర్గత నిరోధక స్థాయిలను అందిస్తాయి.

కాంప్లెక్స్ ఫీల్డ్ సమస్యల కోసం ట్రబుల్షూటింగ్ గైడ్

• C65 3 పోల్ DC సర్క్యూట్ బ్రేకర్ టోగుల్ హ్యాండిల్ ప్రారంభ సిస్టమ్ స్టార్టప్ సమయంలో ఆటోమేటిక్‌గా మధ్య స్థానానికి రీసెట్ అవుతుంది

ఇది ఎందుకు జరుగుతుంది:దిగువ షార్ట్ సర్క్యూట్ ఉన్నప్పుడు అంతర్గత మెకానికల్ గొళ్ళెం పడిపోతుంది, లేదా పాజిటివ్ సిరీస్ లూప్ జంపర్ వైర్ నెగటివ్ కాంటాక్ట్ టెర్మినల్‌కు తప్పుగా వైర్ చేయబడి, స్తంభాలపై డెడ్ షార్ట్‌ను సృష్టిస్తుంది.

దాన్ని ఎలా పరిష్కరించాలి:ప్రధాన పవర్ లూప్‌ను పూర్తిగా వేరు చేయండి. సిరీస్ స్కీమాటిక్‌కు వ్యతిరేకంగా మీ లూప్ జంపర్ కాన్ఫిగరేషన్‌ను తనిఖీ చేయండి. స్విచ్‌ను తిరిగి ఆన్ చేయడానికి ప్రయత్నించే ముందు షార్ట్‌డ్ వైర్లు లేదా ఇన్సులేషన్ బ్రేక్‌లను కనుగొనడానికి దిగువ లైన్‌లలో ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టర్‌ని ఉపయోగించండి.

• ఒక పోల్ పోర్ట్ ప్రక్కనే ఉన్న టెర్మినల్ పోర్ట్‌లతో పోలిస్తే అధిక ఉష్ణోగ్రత పెరుగుదలను చూపుతుంది

ఇది ఎందుకు జరుగుతుంది:ఫీల్డ్ సెటప్ సమయంలో నిర్దిష్ట పోర్ట్ కోసం టెర్మినల్ స్క్రూ తక్కువగా టార్క్ చేయబడింది లేదా టన్నెల్ క్లాంప్‌లోని వైర్ స్ట్రాండ్‌లు అసమానంగా కుదించబడి ఉంటాయి.

దాన్ని ఎలా పరిష్కరించాలి:విద్యుత్ ప్రసారాన్ని ఆపివేయండి. హాట్ పోర్ట్ నుండి కండక్టర్‌ను తీసివేయండి, ఆర్సింగ్ నష్టం లేదా ఆక్సీకరణ కోసం రాగి తంతువులను తనిఖీ చేయండి, అవసరమైతే కేబుల్‌ను కత్తిరించండి మరియు మళ్లీ స్ట్రిప్ చేయండి, దాన్ని మళ్లీ ఇన్సర్ట్ చేయండి మరియు స్క్రూను 2.5 Nm వరకు బిగించడానికి క్రమాంకనం చేసిన టార్క్ రెంచ్‌ను ఉపయోగించండి.

ఇంజనీరింగ్ & అప్లికేషన్ FAQ

సిరీస్ లూప్ కాన్ఫిగరేషన్‌లో వైర్ చేయబడినప్పుడు 3P DC బ్రేకర్ అధిక వోల్టేజ్‌లను ఎందుకు నిర్వహించగలదు?

సూక్ష్మ సర్క్యూట్ బ్రేకర్ యొక్క ప్రతి స్వతంత్ర పోల్ చాంబర్ తప్పు పరిస్థితులలో 250V DC వరకు సురక్షితంగా చల్లార్చే విధంగా రూపొందించబడింది. ఇన్వర్టర్‌కు నిష్క్రమించే ముందు సిరీస్‌లోని రెండు వ్యక్తిగత స్తంభాల ద్వారా సానుకూల కరెంట్ పాత్‌ను క్యాస్కేడ్ చేయడం ద్వారా, ఆర్క్ ఈవెంట్ సమయంలో పరిచయాల అంతటా మొత్తం వోల్టేజ్ ఒత్తిడి ఒక్కో గదికి 500V నుండి 250V వరకు విభజించబడింది, తద్వారా సిస్టమ్ అధిక మొత్తం వోల్టేజ్‌లను సులభంగా నిర్వహించడానికి అనుమతిస్తుంది.

పాజిటివ్ లూప్ జంపర్‌ను దాటవేయడం మరియు మూడు వ్యక్తిగత ధ్రువాల ద్వారా మూడు వేర్వేరు వ్యక్తిగత సోలార్ స్ట్రింగ్‌లను వైరింగ్ చేయడం వల్ల కలిగే కార్యాచరణ పరిణామాలు ఏమిటి?

మీరు మూడు ఇండిపెండెంట్ స్ట్రింగ్‌లను ఒకే బ్రేకర్ చట్రం ద్వారా సిరీస్‌లో కలపకుండా వాటిని అమలు చేస్తే, ప్రతి స్ట్రింగ్‌కు గరిష్ట వోల్టేజ్ రేటింగ్ తప్పనిసరిగా 250V DC కంటే తక్కువగా ఉండాలి. ఏదైనా వ్యక్తిగత స్ట్రింగ్ ఈ థ్రెషోల్డ్‌ను అధిగమించి, లోపాన్ని ఎదుర్కొంటే, దాని సింగిల్-పోల్ చాంబర్‌లో ఫలితంగా వచ్చే అధిక-వోల్టేజ్ ఆర్క్‌ను అణచివేయడానికి అవసరమైన వోల్టేజ్-విభజన సామర్ధ్యం ఉండదు, ఇది అంతర్గత గృహ విధ్వంసానికి దారితీస్తుంది.

అధిక సౌర వికిరణానికి నిరంతరం బహిర్గతం కావడం అనేది సీల్డ్ కాంబినర్ ఎన్‌క్లోజర్ లోపల అంతర్గత బైమెటాలిక్ స్ట్రిప్ క్రమాంకనాన్ని ఎలా ప్రభావితం చేస్తుంది?

మా బైమెటాలిక్ స్ట్రిప్స్ 30°C నియంత్రిత ఫ్యాక్టరీ బేస్‌లైన్‌లో క్రమాంకనం చేయబడతాయి. సౌర వేడి అంతర్గత పరిసర పరిస్థితులను 55°C వరకు నడిపించే అన్‌వెంటిలేటెడ్ అవుట్‌డోర్ కాంబినర్ బాక్స్‌లో ఉంచినప్పుడు, C65 3 పోల్ DC సర్క్యూట్ బ్రేకర్ లోపల బైమెటాలిక్ స్ట్రిప్స్ ముందుగానే విస్తరిస్తాయి. ఇది అసలు థర్మల్ ఓవర్‌లోడ్ ట్రిప్ పాయింట్‌ని దాని నామమాత్రపు కరెంట్‌లో 83% నుండి 85% వరకు తగ్గిస్తుంది. దీన్ని ఎదుర్కోవడానికి, ఇంజనీర్లు నిష్క్రియ శీతలీకరణ లూవర్‌లను ఏకీకృతం చేయాలి లేదా ప్రాథమిక సిస్టమ్ డిజైన్ దశలో బ్రేకర్ రేటింగ్‌ను పెంచాలి.
