40A 63A ఓవర్ అండ్ అండర్ ప్రొటెక్టర్

ది పుగావ్ 40A 63A ఓవర్ అండ్ అండర్ ప్రొటెక్టర్వోల్టేజ్ అస్థిరత నుండి సర్క్యూట్‌లు మరియు కనెక్ట్ చేయబడిన ఉపకరణాలను రక్షించడానికి రూపొందించబడిన ప్రత్యేక విద్యుత్ భద్రతా పరికరం. ప్రామాణిక 220VAC/230VAC సిస్టమ్స్ (50/60Hz) కోసం రేట్ చేయబడిన ఈ రైలు-మౌంటెడ్ యూనిట్ లైన్ వోల్టేజ్‌ను నిరంతరం పర్యవేక్షిస్తుంది.

వోల్టేజ్ స్థాయిలు సురక్షితమైన థ్రెషోల్డ్‌లను (ఓవర్-వోల్టేజ్) మించిపోయినప్పుడు లేదా చాలా తక్కువగా (అండర్-వోల్టేజ్) పడిపోయినప్పుడు, ఇది ఆటోమేటిక్‌గా విద్యుత్ సరఫరాను డిస్‌కనెక్ట్ చేస్తుంది, మోటార్లు, సర్క్యూట్ బోర్డ్‌లు మరియు వైరింగ్‌లకు నష్టం జరగకుండా చేస్తుంది. -20°C నుండి +55°C వరకు ఉష్ణోగ్రతలలో పనిచేయగల దృఢమైన డిజైన్‌తో, ఇది విభిన్న వాతావరణాలలో నమ్మకమైన పనితీరును నిర్ధారిస్తుంది.

ఆపరేషన్ సూత్రం

40A 63A ఓవర్ అండ్ అండర్ ప్రొటెక్టర్ యొక్క ఆపరేషన్ సూత్రం వాస్తవానికి వోల్టేజ్ డేటా పర్యవేక్షణ. ఇది ఉదాహరణకు, సెన్సార్లు, నియంత్రణ యూనిట్లు, రిలేలు మరియు ఇతర పరిస్థితులను గుర్తించడం మరియు పర్యవేక్షించడం.

సెన్సార్: వోల్టేజ్ స్థాయిని నిజ సమయంలో పర్యవేక్షించవచ్చు. వోల్టేజ్ మా ప్రీసెట్ థ్రెషోల్డ్‌ను మించిపోయినా లేదా పడిపోతే, సెన్సార్ కంట్రోల్ యూనిట్‌కి సిగ్నల్‌ను పంపుతుంది, ప్రక్రియను ఆపరేట్ చేయమని మమ్మల్ని ప్రేరేపిస్తుంది.

కంట్రోల్ యూనిట్: సెన్సార్ నుండి సిగ్నల్స్ అందుకోవచ్చు మరియు వోల్టేజ్ అసాధారణంగా ఉందో లేదో నిర్ణయిస్తుంది. వోల్టేజ్ చాలా ఎక్కువ లేదా చాలా తక్కువగా ఉన్నట్లు గుర్తించబడితే, నియంత్రణ యూనిట్ రక్షణ చర్యలను సక్రియం చేస్తుంది.

రిలే: నియంత్రణ యూనిట్ ఆదేశించినప్పుడు, రిలే పరికరాలు దెబ్బతినకుండా మరియు అగ్నిని నిరోధించడానికి త్వరగా సర్క్యూట్‌ను తెరుస్తుంది.

సామగ్రి రక్షణ

సున్నితమైన యంత్రాలు సరిగ్గా పనిచేయడానికి స్థిరమైన శక్తి అవసరం. ది40A 63A ఓవర్ అండ్ అండర్ ప్రొటెక్టర్రక్షించడానికి విస్తృతంగా ఉపయోగించబడుతుంది:

• వైద్య పరికరాలు:పవర్ స్పైక్‌ల వల్ల క్రిటికల్ డయాగ్నస్టిక్ టూల్స్ దెబ్బతినకుండా చూసుకోవడం.
• వాయిద్యం:స్థిరమైన వోల్టేజ్‌పై ఆధారపడే నియంత్రణ వ్యవస్థలు మరియు సెన్సార్‌ల ఖచ్చితత్వాన్ని నిర్వహించడం.

పారిశ్రామిక/వాణిజ్య లోడ్లు

భారీ అప్లికేషన్‌ల కోసం, పరికరం గణనీయమైన విద్యుత్ లోడ్‌లను నిర్వహించడానికి అధిక కరెంట్ రేటింగ్‌లను అందిస్తుంది:

• 40A రేటింగ్:ప్రామాణిక వాణిజ్య లైటింగ్ సర్క్యూట్‌లు మరియు చిన్న కార్యాలయ సామగ్రి సెటప్‌లకు అనుకూలం.
• 63A రేటింగ్:పారిశ్రామిక పంపిణీ బోర్డులు, హెవీ డ్యూటీ మోటార్లు మరియు అధిక కరెంట్ సామర్థ్యం అవసరమయ్యే ప్రధాన పవర్ ఫీడ్‌లకు అనువైనది.

రక్షణ రకం మరియు మెకానిజం

ది40A 63A ఓవర్ అండ్ అండర్ ప్రొటెక్టర్పవర్ భద్రతను నిర్వహించడానికి సెన్సార్లు మరియు రిలేలతో కూడిన స్మార్ట్ నియంత్రణ వ్యవస్థను ఉపయోగిస్తుంది:

• ఓవర్-వోల్టేజ్ రక్షణ:వోల్టేజ్‌లో ఆకస్మిక పెరుగుదలను గుర్తిస్తుంది (ఉదా., న్యూట్రల్ లైన్ డిస్‌కనెక్ట్) మరియు అగ్ని ప్రమాదాలు మరియు ఇన్సులేషన్ వృద్ధాప్యాన్ని నిరోధించడానికి శక్తిని తగ్గిస్తుంది.
• అండర్ వోల్టేజ్ రక్షణ:మోటార్లు వేడెక్కడానికి మరియు నిలిచిపోయేలా చేసే వోల్టేజ్ చుక్కలను గుర్తిస్తుంది, బర్న్‌అవుట్‌ను నిరోధించడానికి లోడ్‌ను డిస్‌కనెక్ట్ చేస్తుంది.
• స్వయంచాలక రికవరీ:వోల్టేజ్ స్థిరమైన శ్రేణికి తిరిగి వచ్చిన తర్వాత, యూనిట్ స్వయంచాలకంగా సర్క్యూట్‌ను తిరిగి మూసివేయగలదు, మాన్యువల్ జోక్యం అవసరాన్ని తగ్గిస్తుంది మరియు నిరంతర ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ప్రయోజనాలు

నిజ-సమయ వోల్టేజ్ పర్యవేక్షణ మరియు శీఘ్ర డిస్‌కనెక్ట్: 40A 63A ఓవర్ మరియు అండర్ ప్రొటెక్టర్ ప్రతిరోజూ లైన్ వోల్టేజ్‌ను నిరంతరం పర్యవేక్షిస్తుంది, ఓవర్-వోల్టేజ్ లేదా అండర్-వోల్టేజ్ వంటి సెట్ థ్రెషోల్డ్‌ను దాటి వోల్టేజ్ కనుగొనబడిన తర్వాత, ప్రొటెక్టర్ విద్యుత్ సరఫరాను నిలిపివేస్తుంది, అధిక వోల్టేజ్ లేదా తక్కువ వోల్టేజ్ కారణంగా విద్యుత్ ఉపకరణాలు శాశ్వతంగా దెబ్బతినకుండా చేస్తుంది.

ఎలక్ట్రికల్ ఉపకరణాల సేవా జీవితాన్ని పొడిగించండి: దీర్ఘకాలిక స్థిరమైన వోల్టేజ్ వాతావరణం ఉంటే, నష్టం మరియు వృద్ధాప్యం కారణంగా వోల్టేజ్ షాక్‌ల కారణంగా ఎలక్ట్రానిక్ భాగాలను తగ్గిస్తుంది, విద్యుత్ సరఫరాను స్థిరీకరించవచ్చు మరియు హెచ్చుతగ్గులను తగ్గించవచ్చు, మొత్తం పరికరాల జీవితాన్ని పొడిగించవచ్చు.

పరికరాన్ని రక్షించండి: కంప్యూటర్లు, వైద్య పరికరాలు, ఇన్‌స్ట్రుమెంటేషన్ మరియు నియంత్రణ వ్యవస్థలు వంటి వాటికి అధిక వోల్టేజ్ ఖచ్చితత్వం అవసరం. అసాధారణ వోల్టేజ్ గుర్తించబడితే, అది పరికరాల డేటా నష్టాన్ని నివారించడానికి విద్యుత్ సరఫరాను నిలిపివేస్తుంది.

అధిక భద్రత మరియు రక్షణ పనితీరు: వోల్టేజీలో ఆకస్మిక పెరుగుదల వైర్ వేడెక్కడం, షార్ట్ సర్క్యూట్ లేదా అగ్నికి దారితీసినప్పుడు, 40A 63A ఓవర్ అండ్ అండర్ ప్రొటెక్టర్ ఓవర్-వోల్టేజ్ సమయంలో విద్యుత్ సరఫరాను సకాలంలో నిలిపివేస్తుంది, విద్యుత్ మంటల ప్రమాదాన్ని తగ్గిస్తుంది మరియు విద్యుత్ భద్రతను మెరుగుపరుస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

నేను వోల్టేజ్ పరిమితులను ఎలా సర్దుబాటు చేయాలి?

యూనిట్ సర్దుబాటు చేయగల సెట్టింగ్‌లను కలిగి ఉంది, మీ కనెక్ట్ చేయబడిన ఉపకరణాల నిర్దిష్ట అవసరాలకు సరిపోయేలా ఓవర్-వోల్టేజ్ మరియు అండర్-వోల్టేజ్ థ్రెషోల్డ్‌లను కాలిబ్రేట్ చేయడానికి మిమ్మల్ని అనుమతిస్తుంది.

"ఆటోమేటిక్ రికవరీ" ఫీచర్ ఏమిటి?

లోపం క్లియర్ చేయబడిన తర్వాత మరియు వోల్టేజ్ సురక్షిత పరిధికి తిరిగి వచ్చిన తర్వాత, 40A 63A ఓవర్ మరియు అండర్ ప్రొటెక్టర్ స్వయంచాలకంగా శక్తిని పునరుద్ధరించగలదు, మాన్యువల్ రీసెట్‌ల అవసరాన్ని తగ్గిస్తుంది మరియు కొనసాగింపును నిర్ధారిస్తుంది.

40A మరియు 63A మధ్య తేడా ఏమిటి?

ఇది రేట్ చేయబడిన ప్రస్తుత సామర్థ్యాన్ని సూచిస్తుంది. 63A మోడల్ 40A మోడల్ కంటే ఎక్కువ విద్యుత్ భారాన్ని (ఎక్కువ ఉపకరణాలు) నిర్వహించగలదు. మీ మొత్తం కనెక్ట్ చేయబడిన లోడ్ ఆధారంగా ఎంచుకోండి.

ఇది మెరుపు ఉప్పెనల నుండి కాపాడుతుందా?

ఈ పరికరం ఓవర్/అండర్ వోల్టేజ్ రక్షణ కోసం రూపొందించబడింది. ప్రత్యక్ష మెరుపు దాడులకు వ్యతిరేకంగా సమగ్ర భద్రత కోసం, అంకితమైన సర్జ్ ప్రొటెక్టివ్ డివైజ్ (SPD)తో కలిపి ఈ ప్రొటెక్టర్‌ని ఉపయోగించాలని సిఫార్సు చేయబడింది.

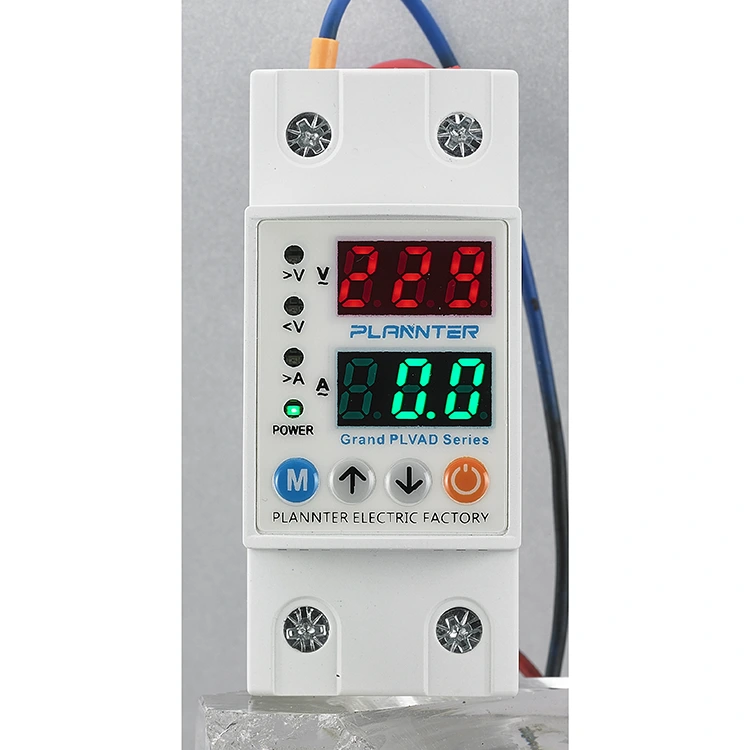

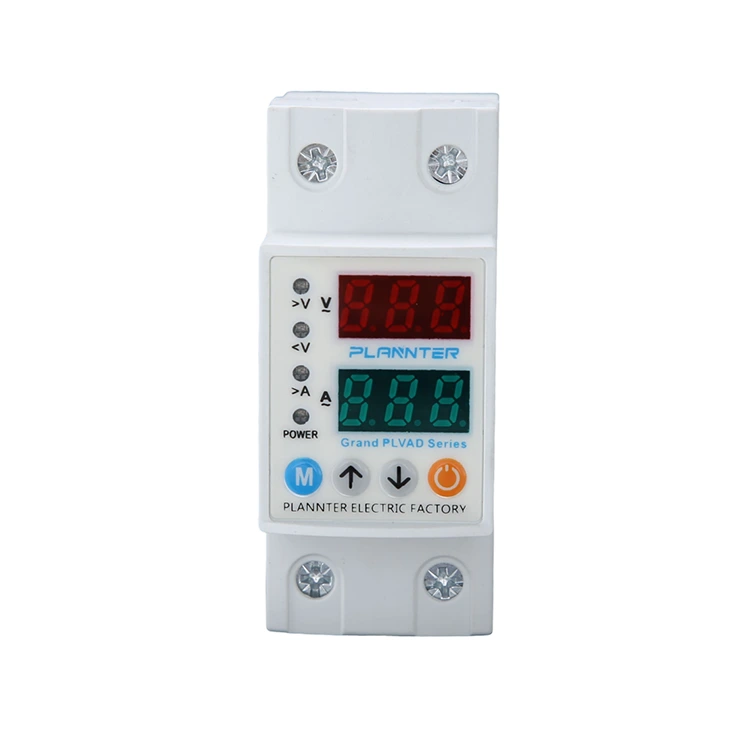

ప్రదర్శన మరియు బటన్లు

1 - SET బటన్: ఓవర్-కరెంట్ విలువలు & అధిక/తక్కువ వోల్టేజ్ సెట్టింగ్ విలువలు మరియు ఎర్రర్‌లను సెట్ చేయడం/మార్చడం తర్వాత సేవ్ చేయడానికి ఈ బటన్ ఉపయోగించబడుతుంది

వేచి ఉండే సమయం.

2 - UP బటన్: అవసరమైన విలువను పెంచండి.

3 - డౌన్ బటన్: అవసరమైన విలువను తగ్గించండి.

4 - మాన్యువల్ ఆన్/ఆఫ్ బటన్: పరికర అవుట్‌పుట్‌ను మాన్యువల్‌గా ఆన్ లేదా ఆఫ్ చేయడానికి ఉపయోగించబడుతుంది. అవుట్‌పుట్ ఆపివేయబడినప్పుడు, స్క్రీన్ "ఆఫ్"ని ప్రదర్శిస్తుంది మరియు పరికరం ఆటోమేటిక్ రీసెట్‌ను నిర్వహించలేకపోతుంది. పరికరాన్ని మళ్లీ సక్రియం చేయడానికి మరియు సాధారణ ఆపరేషన్‌ను పునఃప్రారంభించడానికి బటన్‌ను మళ్లీ నొక్కండి (ఇప్పటికే ఏ లోపం లేనట్లయితే).

5 - ప్రస్తుత ప్రదర్శన

1వ డిస్ప్లే గ్రూప్: సాధారణ ఆపరేషన్ కింద, ఈ డిస్ప్లే ఇన్‌పుట్ (మెయిన్స్) వోల్టేజ్ విలువను చూపుతుంది. లోపం లేనప్పుడు స్క్రీన్ స్థిరంగా ప్రకాశవంతంగా ఉంటుంది మరియు అధిక లేదా తక్కువ-వోల్టేజ్ లోపం సంభవించినప్పుడు ఫ్లాష్ అవుతుంది. ప్రోగ్రామింగ్ సమయంలో, ఓవర్‌కరెంట్, అధిక/తక్కువ వోల్టేజ్ థ్రెషోల్డ్‌లు, ఫాల్ట్ ఆలస్యం మరియు రీసెట్ ఆలస్యం సమయాలు వంటి సంబంధిత పరామితి విలువలను సెట్ చేయడాన్ని డిస్‌ప్లే సూచిస్తుంది.

6 - వోల్టేజ్ డిస్ప్లే

2వ ప్రదర్శన సమూహం: సాధారణ ఆపరేషన్ సమయంలో, ఈ విభాగం ప్రస్తుత విలువను చూపుతుంది. సిస్టమ్ సాధారణంగా పని చేస్తున్నప్పుడు స్క్రీన్ స్థిరంగా వెలిగిపోతుంది మరియు ఓవర్ కరెంట్ లోపం సంభవించినప్పుడు మెరుస్తుంది. ప్రోగ్రామింగ్ ప్రక్రియలో, ఇది సంబంధిత ప్రోగ్రామ్ పరామితి యొక్క సంఖ్యా విలువను ప్రదర్శిస్తుంది.

7 - LED సూచికలు:

A>: ఓవర్-కరెంట్ లోపం గుర్తించబడినప్పుడు ప్రకాశిస్తుంది.

V>: అధిక వోల్టేజ్ లోపం సంభవించినప్పుడు ప్రకాశిస్తుంది.

V<: తక్కువ వోల్టేజ్ లోపం సంభవించినప్పుడు ప్రకాశిస్తుంది.

అవుట్: పరికరం అవుట్‌పుట్ ఆపరేషన్‌ను ప్రారంభించినప్పుడు వెలుగుతుంది.

కనెక్షన్ రేఖాచిత్రం

మెయిన్స్ నుండి న్యూట్రల్ మరియు ఫేజ్ వైర్లు పరికరంలో "ఇన్‌పుట్"గా గుర్తించబడిన "N" మరియు "L" టెర్మినల్‌లకు కనెక్ట్ చేయబడాలి.

అధిక లేదా తక్కువ వోల్టేజ్ నుండి రక్షించబడటానికి ఉద్దేశించిన పరికరాల యొక్క తటస్థ మరియు దశ వైర్లు పరికరం యొక్క "అవుట్‌పుట్" విభాగంలోని "N" మరియు "L" టెర్మినల్‌లకు కనెక్ట్ చేయబడాలి.

కొలతలు
