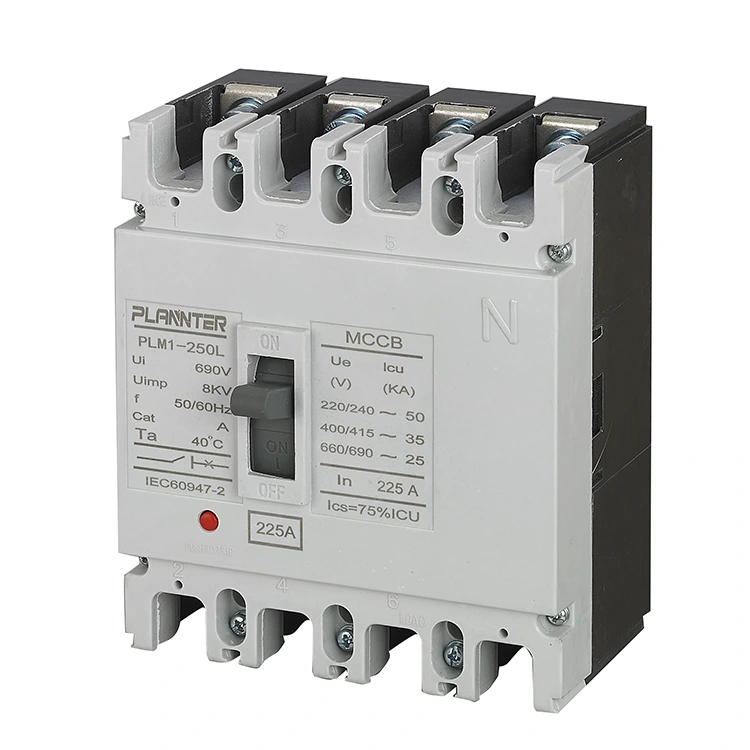

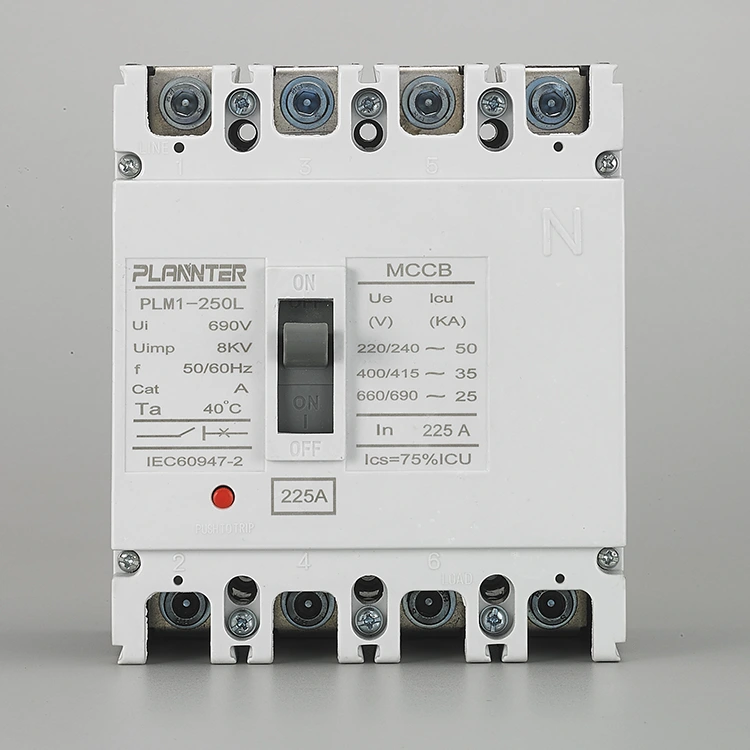

AC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225A

Pugao AC 4 Pole Molded Case Circuit Breaker 225A రేట్ చేయబడిన ఆపరేషనల్ వోల్టేజ్, రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ మరియు ఇన్‌గ్రెస్ ప్రొటెక్షన్ రేటింగ్ (ఉదా., IP40పైనే క్రమబద్ధీకరించబడిన కీలకమైన డేటా) వంటి కీలకమైన స్పెసిఫికేషన్‌ల కోసం సంబంధిత అంతర్జాతీయ మరియు జాతీయ ప్రమాణాల అవసరాలకు అనుగుణంగా మరియు అనేక అంశాలలో మించిపోయింది. దానితో పాటు సాంకేతిక మాన్యువల్‌లో వివరించబడింది. మేము గుర్తింపు పొందిన అధీకృత సంస్థల నుండి పూర్తి రకం పరీక్ష నివేదికలను కూడా నిర్వహిస్తాము మరియు ఈ నివేదికలను ఎప్పుడైనా వెరిఫికేషన్ కోసం పరిశీలించడానికి మిమ్మల్ని స్వాగతిస్తాము. సాంకేతిక డేటాతో పారదర్శకత అనేది నమ్మకానికి పునాది అని మేము నమ్ముతున్నాము. మరింత సమాచారం కోసం లేదా పరీక్ష నివేదికలను అభ్యర్థించడానికి, దయచేసి మమ్మల్ని సంప్రదించడానికి వెనుకాడవద్దు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఇంటర్మీడియట్ విద్యుత్ పంపిణీ కోసం ఇంజనీర్ చేయబడింది, దిAC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225Aఖచ్చితమైన రక్షణ సామర్థ్యాలతో బలమైన నిర్మాణ రూపకల్పనను మిళితం చేస్తుంది. Pugao యొక్క (ప్లాంటర్ ఎలక్ట్రిక్) ఎండ్-టు-ఎండ్ నాణ్యత హామీతో మద్దతునిస్తుంది, ఈ సిరీస్ క్లిష్టమైన 4-వైర్ సిస్టమ్‌ల కోసం లోపం లేని పనితీరును నిర్ధారిస్తుంది.

AC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225A అంటే ఏమిటి?

దిAC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225Aన్యూట్రల్ లైన్ (L1, L2, L3, N)తో మూడు-దశల సర్క్యూట్‌లను రక్షించడానికి రూపొందించబడిన ఒక ప్రత్యేక విద్యుత్ రక్షణ పరికరం. 225 ఆంపియర్‌ల కోసం రేట్ చేయబడింది, ఇది ఇంటర్మీడియట్ పవర్ డిస్ట్రిబ్యూషన్‌కు ఒక కోర్ కాంపోనెంట్‌గా పనిచేస్తుంది, మొత్తం సిస్టమ్ ఐసోలేషన్‌ను నిర్ధారిస్తూ ఓవర్‌లోడ్‌లు మరియు షార్ట్ సర్క్యూట్‌ల నుండి దిగువ పరికరాలను రక్షిస్తుంది.

AC 4 Pole Molded Case Circuit Breaker 225A

ఇది ఎలా పనిచేస్తుంది, ఆపరేట్ చేస్తుంది మరియు డీబగ్ చేస్తుంది

ఆపరేషనల్ మెకానిజం

యూనిట్ ప్రత్యేకమైన స్పర్శ ఫీడ్‌బ్యాక్‌తో స్పష్టమైన, ప్రతిస్పందించే మాన్యువల్ ఆపరేటింగ్ మెకానిజంను కలిగి ఉంది. హ్యాండిల్ స్థానాలు స్పష్టంగా గుర్తించబడ్డాయి:

ఆన్:సర్క్యూట్ మూసివేయబడింది మరియు శక్తివంతం చేయబడింది.
ఆఫ్:సర్క్యూట్ ఓపెన్ మరియు డి-ఎనర్జైజ్ చేయబడింది.
ట్రిప్డ్:లోపం సంభవించిందని సూచించే ఇంటర్మీడియట్ స్థానం.

పని సూత్రం

AC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225A ద్వంద్వ-పొర రక్షణ కోసం థర్మల్-మాగ్నెటిక్ ట్రిప్ యూనిట్‌ను ఉపయోగిస్తుంది:

థర్మల్ ప్రొటెక్షన్ (ఓవర్‌లోడ్):విలోమ-సమయ ట్రిప్పింగ్ అందించడానికి ద్విలోహ మూలకాన్ని ఉపయోగిస్తుంది. ఓవర్‌లోడ్ కరెంట్ ఎక్కువ, ట్రిప్ వేగంగా ఉంటుంది.
అయస్కాంత రక్షణ (షార్ట్ సర్క్యూట్):అధిక-మాగ్నిట్యూడ్ ఫాల్ట్ కరెంట్‌లను (పదుల kA వరకు) వెంటనే క్లియర్ చేయడానికి తక్షణ ప్రతిస్పందనను అందిస్తుంది.

కమీషనింగ్ & ఉపకరణాలు

నిర్దిష్ట అప్లికేషన్ అవసరాల కోసం సిరీస్ బలమైన విస్తరణను అందిస్తుంది. నియమించబడిన స్లాట్‌లలోకి అవసరమైన యాడ్-ఆన్‌లను ఇన్‌స్టాల్ చేయడం కమీషనింగ్‌లో ఉంటుంది:

సహాయక పరిచయాలు:బ్రేకర్ స్థితి యొక్క రిమోట్ సిగ్నలింగ్ కోసం.
షంట్ విడుదల:బ్రేకర్ యొక్క రిమోట్ ట్రిప్పింగ్/ఓపెనింగ్ కోసం అనుమతిస్తుంది.
అండర్ వోల్టేజ్ విడుదల:వోల్టేజ్ సురక్షిత స్థాయి కంటే తగ్గితే స్వయంచాలకంగా బ్రేకర్‌ను ట్రిప్ చేస్తుంది.
RCD మాడ్యూల్:సమగ్ర భద్రత కోసం భూమి లీకేజీ రక్షణను జోడిస్తుంది.

కీలకమైన సాంకేతిక లక్షణాలు మరియు లక్షణాలు

కెపాసిటీ

యొక్క రేట్ కరెంట్225A, ఇంటర్మీడియట్ డిస్ట్రిబ్యూషన్ లోడ్‌లకు అనుకూలం.

పోల్స్

4-పోల్ (4P):మూడు దశలను మరియు తటస్థతను రక్షిస్తుంది, సర్క్యూట్ యొక్క పూర్తి ఐసోలేషన్‌ను నిర్ధారిస్తుంది.

వోల్టేజ్

ప్రామాణిక AC పంపిణీ నెట్‌వర్క్‌ల కోసం రూపొందించబడింది (సాధారణంగా 400V/690V AC).

ట్రిప్ యూనిట్

ప్రామాణికంథర్మల్-అయస్కాంతమోడల్ వేరియంట్‌పై ఆధారపడి సర్దుబాటు లేదా స్థిర సెట్టింగ్‌లతో కూడిన యూనిట్.

అంతరాయం రేటింగ్‌లు

అధిక షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ (Icu) పదుల కిలోయాంపియర్‌లను సురక్షితంగా నిర్వహించగలదు.

మౌంటు

సురక్షితంగా ఉపయోగిస్తుందిబోల్ట్ కనెక్షన్లు, అధిక-కరెంట్ అప్లికేషన్‌ల కోసం నమ్మకమైన ఎలక్ట్రికల్ ఇంటర్‌ఫేస్‌ను నిర్ధారిస్తుంది.

నిర్మాణం

ఇంపాక్ట్-రెసిస్టెంట్ మరియు డైమెన్షనల్‌గా స్థిరంగా ఉండే బలమైన మోల్డ్ కేస్ డిజైన్.

నాణ్యత హామీ & డెలివరీ

పుగావో ఎలక్ట్రిక్‌లో, మా సూత్రం "లోపాలను తదుపరి దశకు వెళ్లకుండా నిరోధించడం."

100% తనిఖీ:ప్రతి యూనిట్ రవాణాకు ముందు మెకానికల్, ఎలక్ట్రికల్ మరియు పర్యావరణ పరీక్షలకు లోనవుతుంది.
ఎగుమతి-గ్రేడ్ ప్యాకేజింగ్:AC 4 పోల్ మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ 225A సుదూర నిర్వహణను తట్టుకునేలా భద్రపరచబడింది.
ఫాస్ట్ డెలివరీ:సాధారణ నమూనాలు తరచుగా ఇన్వెంటరీ నుండి అందుబాటులో ఉంటాయి, అయితే అనుకూలీకరించిన ఆర్డర్‌లు ధృవీకరించబడిన ఉత్పత్తి కాలక్రమాన్ని అనుసరిస్తాయి.

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

ఉత్పత్తి వివరణ

టైప్ చేయండి	రేటింగ్ కరెంట్ (A)	పోల్ సంఖ్య	రేట్ చేయబడిన ఇన్సులేటింగ్ వోల్టేజ్(V)	రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్(V)	అల్టిమేట్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ(KA)	షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ (KA) అందిస్తుంది	వినియోగ వర్గం
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

తరచుగా అడిగే ప్రశ్నలు

3-పోల్‌కు బదులుగా 4-పోల్‌ను ఎందుకు ఉపయోగించాలి?

4-పోల్ బ్రేకర్ మూడు దశలను డిస్‌కనెక్ట్ చేస్తుందిమరియుతటస్థ కండక్టర్ ఏకకాలంలో. దీనికి ఇది అవసరం:

భద్రత:నిర్వహణ సిబ్బంది కోసం సర్క్యూట్ యొక్క మొత్తం ఐసోలేషన్‌ను నిర్ధారిస్తుంది.
బ్యాకప్ పవర్ సిస్టమ్స్:యుటిలిటీ మరియు జనరేటర్ పవర్ మధ్య మారుతున్నప్పుడు న్యూట్రల్-టు-గ్రౌండ్ లూప్‌లను నిరోధించడానికి బదిలీ స్విచ్‌లు (ATS) అవసరం.
హార్మోనిక్ మిటిగేషన్:నాన్-లీనియర్ లోడ్‌ల (VFDలు మరియు కంప్యూటర్‌ల వంటివి) వలన ఏర్పడే తటస్థ ప్రవాహాల నుండి రక్షిస్తుంది.

వోల్టేజ్ రేటింగ్ ఎంత?

దిAC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225Aప్రామాణిక పారిశ్రామిక పంపిణీ వోల్టేజీల కోసం సాధారణంగా రేట్ చేయబడుతుంది, సాధారణంగా మద్దతు ఇస్తుంది400V నుండి 690V ACవ్యవస్థలు. దయచేసి ఖచ్చితమైన రేట్ చేయబడిన కార్యాచరణ వోల్టేజ్ (Ue) మరియు ఇన్సులేషన్ వోల్టేజ్ (Ui) కోసం యూనిట్‌లోని నిర్దిష్ట నేమ్‌ప్లేట్‌ను చూడండి.

ట్రిప్ యూనిట్ రకం అంటే ఏమిటి?

ప్రామాణిక నమూనాలు ఉపయోగించబడతాయి aథర్మల్-మాగ్నెటిక్ ట్రిప్ యూనిట్:

థర్మల్:బైమెటాలిక్ స్ట్రిప్ ఉపయోగించి ఓవర్‌లోడ్‌లకు వ్యతిరేకంగా విలోమ-సమయ రక్షణను అందిస్తుంది.
అయస్కాంతం:షార్ట్ సర్క్యూట్‌లకు వ్యతిరేకంగా తక్షణ రక్షణను అందిస్తుంది.

గమనిక: మరింత ఖచ్చితమైన సెట్టింగ్‌ల కోసం ఎలక్ట్రానిక్ ట్రిప్ యూనిట్‌లు అందుబాటులో ఉండవచ్చు.

బ్రేకింగ్ కెపాసిటీ ఎంత?

బ్రేకింగ్ కెపాసిటీ (Icu) నిర్దిష్ట మోడల్ వేరియంట్ ద్వారా మారుతూ ఉంటుంది కానీ ఇంటర్మీడియట్ డిస్ట్రిబ్యూషన్ యొక్క విలక్షణమైన ముఖ్యమైన తప్పు ప్రవాహాలను నిర్వహించడానికి రూపొందించబడింది. దిAC 4 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 225Aనుండి సాధారణంగా బ్రేకింగ్ కెపాసిటీని అందిస్తుంది25kA వరకు 85kA(400V వద్ద), ఇది దెబ్బతినకుండా షార్ట్ సర్క్యూట్‌లకు సురక్షితంగా అంతరాయం కలిగిస్తుందని నిర్ధారిస్తుంది.
