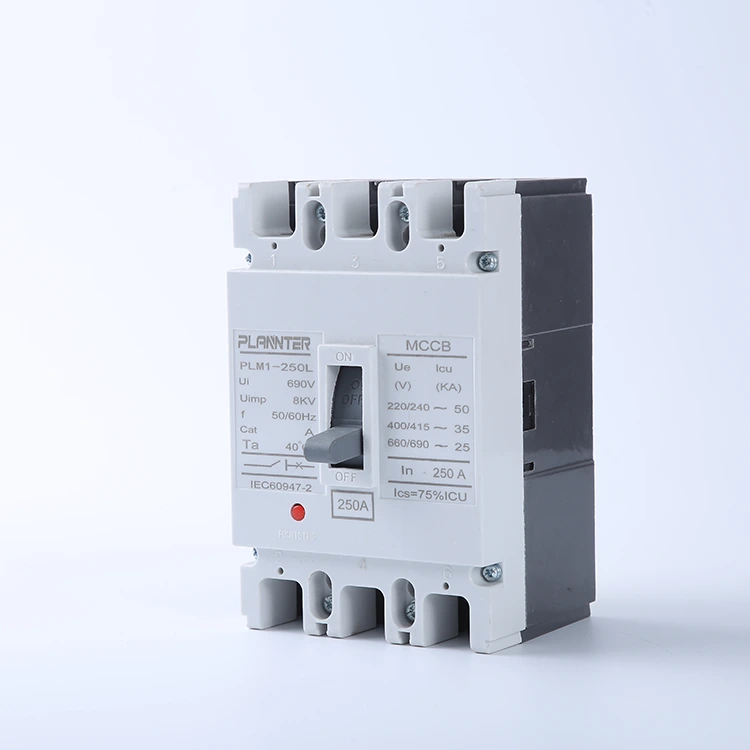

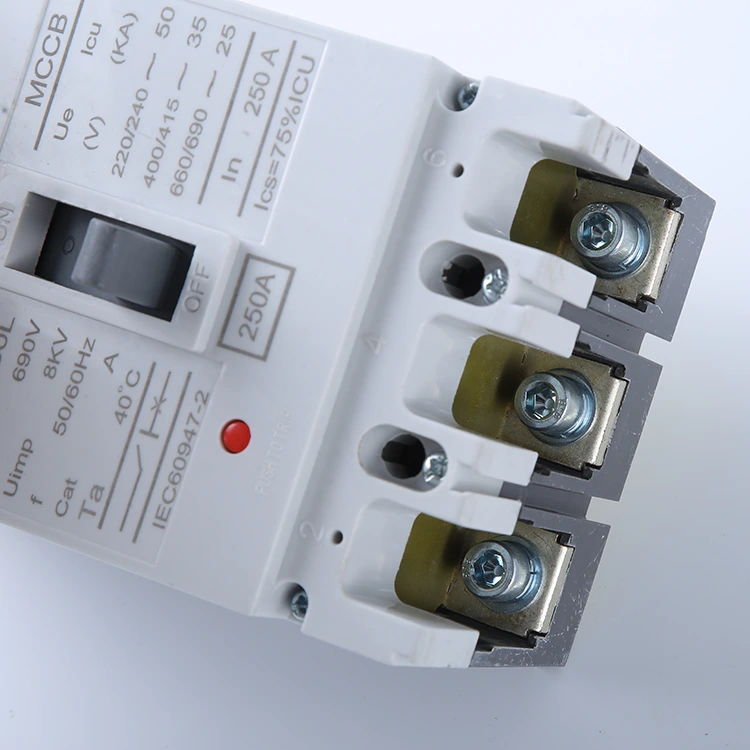

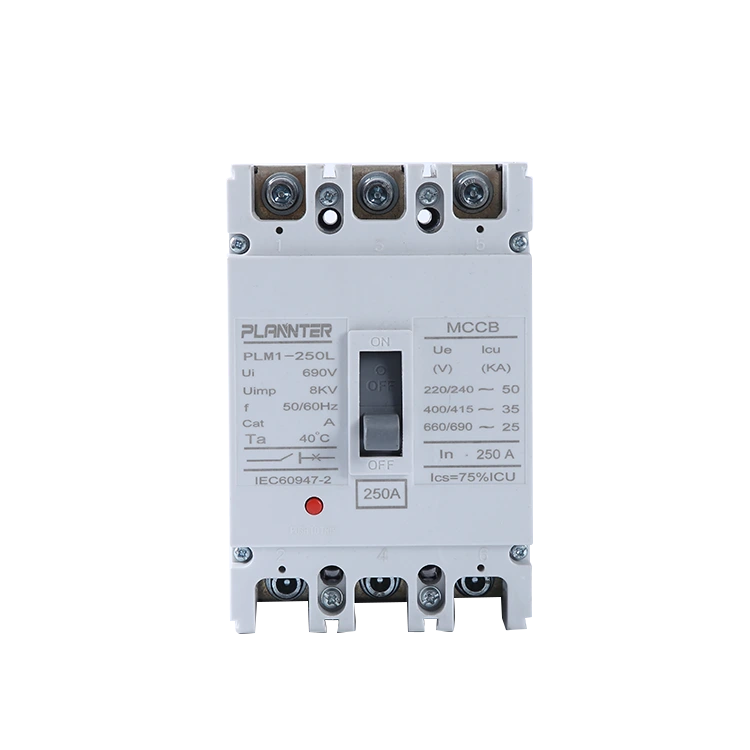

AC హై వోల్టేజ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్

ఒకAC హై వోల్టేజ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్అధిక కరెంట్ లోడ్లు మరియు తీవ్ర షార్ట్-సర్క్యూట్ పరిస్థితులను నిర్వహించడానికి రూపొందించబడిన ఒక బలమైన సర్క్యూట్ రక్షణ పరికరం. ఇది మీ పవర్ సిస్టమ్‌కి "చివరి రక్షణ"గా పనిచేస్తుంది, తీవ్రమైన తప్పు పరిస్థితుల్లో కూడా అంతరాయాన్ని నిర్ధారిస్తుంది.

ఆర్క్-రెసిస్టెంట్ మరియు ఇంపాక్ట్-రెసిస్టెంట్ మెటీరియల్స్‌తో నిర్మించబడిన ఈ బ్రేకర్‌లు డైమెన్షనల్‌గా స్థిరమైన పనితీరును అందిస్తాయి, వీటిని పెద్ద-స్థాయి కార్యకలాపాల కోసం పవర్ కంట్రోల్ క్యాబినెట్‌ల లోపల నమ్మదగిన కోర్గా మారుస్తాయి.

ముఖ్య లక్షణాలు మరియు లక్షణాలు

వోల్టేజ్ పరిధి

రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్:AC 400V/690V; AC హై వోల్టేజ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ ఇండస్ట్రియల్-గ్రేడ్ హై-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది మరియు త్రీ-ఫేజ్, త్రీ-వైర్ సిస్టమ్‌లకు సపోర్ట్ చేస్తుంది.

ఇన్సులేషన్ పనితీరు:3000V పవర్-ఫ్రీక్వెన్సీ తట్టుకునే వోల్టేజ్ మరియు 8kV ఇంపల్స్ తట్టుకునే వోల్టేజీని కలిగి ఉంటుంది, ఇది అధిక-వోల్టేజ్ పరిసరాలలో ఇన్సులేషన్ భద్రతను నిర్ధారిస్తుంది.

బ్రేకింగ్ కెపాసిటీ

అల్టిమేట్ షార్ట్-సర్క్యూట్ Brఈకింగ్ కెపాసిటీ:Icu 65kA–100kA వరకు చేరుకుంటుంది, తీవ్రమైన షార్ట్-సర్క్యూట్ లోపాల సమయంలో రాపిడ్ సర్క్యూట్ అంతరాయాన్ని సిస్టమ్ యొక్క చివరి రక్షణ రేఖగా అందిస్తుంది.

సర్వీస్ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ:Ics ≥ 50kA, పరికరం అనేక తప్పు అంతరాయాల తర్వాత కూడా పని చేయడానికి అనుమతిస్తుంది, తద్వారా నిర్వహణ ఖర్చులు తగ్గుతాయి.

ప్రస్తుత రేటింగ్‌లు

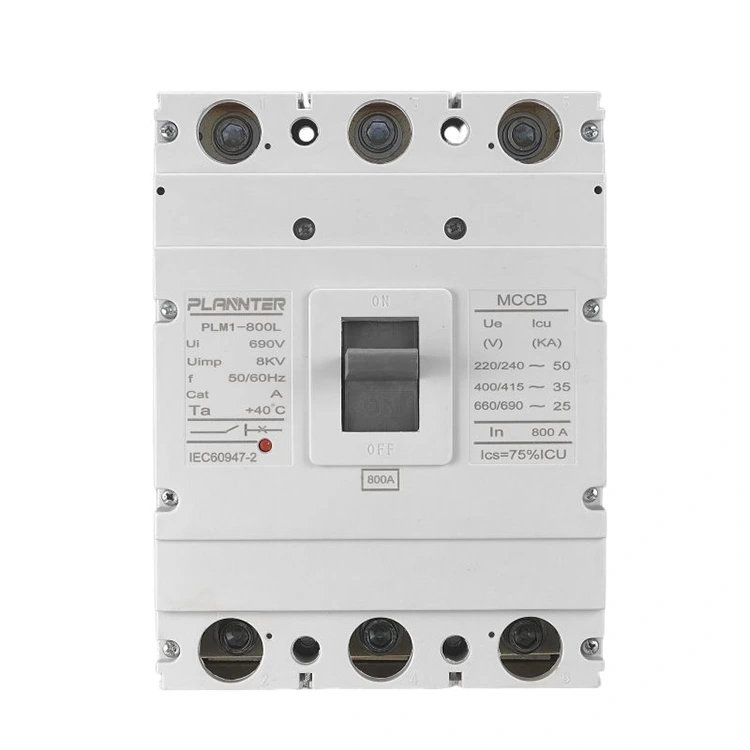

రేట్ చేయబడిన ప్రస్తుత:విభిన్న లోడ్ అవసరాలకు అనుగుణంగా 250A, 400A, 630A, 800A, 1000A, 1250A మరియు 1600A వంటి ప్రామాణిక స్పెసిఫికేషన్‌లకు మద్దతునిస్తూ 250A–1600A పరిధిని కవర్ చేస్తుంది.

సర్దుబాటు చేయగల ట్రిప్ సెట్టింగ్‌లు:థర్మల్ ట్రిప్ పరిధి 80%–100% In మరియు 4–10 In యొక్క మాగ్నెటిక్ ట్రిప్ పరిధిని కలిగి ఉంటుంది, ఇది ఇబ్బంది ట్రిప్పింగ్‌ను నిరోధించడానికి ఎంపిక చేసిన రక్షణను అనుమతిస్తుంది.

ఆపరేటింగ్ పరిస్థితులు

పరిసర ఉష్ణోగ్రత:-25 ° C నుండి +70 ° C వరకు, పారిశ్రామిక వాతావరణాలలో తీవ్ర ఉష్ణోగ్రత హెచ్చుతగ్గులను తట్టుకోగల సామర్థ్యం.

మౌంటు పద్ధతి:స్థిర లేదా ఉపసంహరణ రకం; క్షితిజ సమాంతర/నిలువు బస్‌బార్ కనెక్షన్‌లకు మద్దతు ఇస్తుంది మరియు ప్రామాణిక పంపిణీ క్యాబినెట్ ఇన్‌స్టాలేషన్ కొలతలకు అనుకూలంగా ఉంటుంది.

రక్షణ తరగతి:IP20 (క్యాబినెట్ సంస్థాపన కోసం); హౌసింగ్ అధిక-ఉష్ణోగ్రత-నిరోధకత, ప్రభావం-నిరోధక ఇంజనీరింగ్ ప్లాస్టిక్‌ల నుండి నిర్మించబడింది మరియు IEC 60947-2 ప్రమాణానికి అనుగుణంగా ఉంటుంది.

ముఖ్య తేడాలు: తక్కువ వోల్టేజ్ vs. అధిక వోల్టేజ్ బ్రేకర్లు

మీ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్ కోసం సరైన పరికరాలను ఎంచుకోవడానికి తక్కువ వోల్టేజ్ (LV) మరియు హై వోల్టేజ్ (HV) రక్షణ మధ్య వ్యత్యాసాన్ని అర్థం చేసుకోవడం చాలా ముఖ్యం. వారు ఎలా పోల్చారో ఇక్కడ ఉంది:

తక్కువ వోల్టేజ్ (LV) బ్రేకర్లు

• వోల్టేజ్ పరిధి:సాధారణంగా **1000V AC** వరకు ఉన్న సిస్టమ్‌ల కోసం రేట్ చేయబడుతుంది. సాధారణ రేటింగ్‌లలో నివాస మరియు తేలికపాటి వాణిజ్య ఉపయోగం కోసం 240V మరియు 400V ఉన్నాయి.
• అప్లికేషన్లు:గృహ పంపిణీ బోర్డులు, చిన్న వాణిజ్య భవనాలు మరియు తుది సర్క్యూట్ రక్షణ (లైటింగ్, సాకెట్లు)లో విస్తృతంగా ఉపయోగించబడుతుంది.
• పరిమాణం & సంక్లిష్టత:సాధారణంగా కాంపాక్ట్ (ఉదా., MCBలు) మరియు డిజైన్‌లో సరళమైనది, క్లిష్టమైన ఆర్క్ నియంత్రణ వ్యవస్థలు లేకుండా ప్రాథమిక ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణపై దృష్టి సారిస్తుంది.

అధిక వోల్టేజ్ (HV) బ్రేకర్లు

• వోల్టేజ్ పరిధి:మీడియం నుండి అధిక వోల్టేజ్ సిస్టమ్‌ల కోసం రూపొందించబడింది, తరచుగా **3.3kV నుండి 72.5kV** లేదా అంతకంటే ఎక్కువ.
• ఆర్క్ ఆర్పివేయడం:అధిక వోల్టేజ్ శక్తివంతమైన ఆర్క్‌లను సృష్టిస్తుంది కాబట్టి, ఈ బ్రేకర్‌లు (మా లాంటివిAC హై వోల్టేజ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్) కరెంట్‌కు సురక్షితంగా అంతరాయం కలిగించడానికి వాక్యూమ్ బాటిల్స్, SF6 గ్యాస్ లేదా ప్రత్యేక గ్రిడ్‌ల వంటి అధునాతన ఆర్క్-క్వెన్చింగ్ టెక్నాలజీలు అవసరం.
• అప్లికేషన్లు:భారీ పారిశ్రామిక ప్లాంట్లు, విద్యుత్ ఉత్పాదక కేంద్రాలు, పెద్ద ట్రాన్స్‌ఫార్మర్లు మరియు విశ్వసనీయత కీలకమైన ప్రధాన పంపిణీ ఫీడర్‌లకు అవసరం.
• రక్షణ:ఖచ్చితమైన ఎంపిక సమన్వయం మరియు రిమోట్ కంట్రోల్ సామర్థ్యాల కోసం తరచుగా అధునాతన ఎలక్ట్రానిక్ ట్రిప్ యూనిట్లు అమర్చబడి ఉంటాయి.

హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ల రకాలు ఏమిటి?

హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు ఎలక్ట్రికల్ ఆర్క్‌ను చల్లార్చడానికి ఉపయోగించే మాధ్యమం ద్వారా వర్గీకరించబడతాయి. సిస్టమ్ భద్రత మరియు సామర్థ్యానికి సరైన రకాన్ని ఎంచుకోవడం చాలా అవసరం.

వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB)

• సూత్రం:ఆర్క్ క్వెన్చింగ్ మరియు ఇన్సులేటింగ్ మాధ్యమంగా వాక్యూమ్ (పీడనం <10⁻⁴ Pa)ని ఉపయోగిస్తుంది. వాయు అణువులు లేకపోవటం వలన ఆర్క్ తనను తాను నిలబెట్టుకోవడం చాలా కష్టతరం చేస్తుంది.
• ముఖ్య లక్షణాలు:కాంపాక్ట్ పరిమాణం, సుదీర్ఘ సేవా జీవితం మరియు నిర్వహణ-రహిత ఆపరేషన్. వారు గ్యాస్ లేదా చమురును ఉపయోగించరు కాబట్టి అవి పర్యావరణ అనుకూలమైనవి.
• అప్లికేషన్:మధ్యస్థ వోల్టేజ్ (40.5kV వరకు) ఇండోర్ స్విచ్ గేర్ అప్లికేషన్‌లలో ఆధిపత్యం.

SF6 సర్క్యూట్ బ్రేకర్

• సూత్రం:సల్ఫర్ హెక్సాఫ్లోరైడ్ (SF6) వాయువును ఉపయోగిస్తుంది, ఇది గాలి కంటే ~2.5x ఇన్సులేటింగ్ బలం మరియు ఆర్క్-క్వెన్చింగ్ సామర్ధ్యం గాలి కంటే ~100x మెరుగ్గా ఉంటుంది.
• ముఖ్య లక్షణాలు:అధిక వోల్టేజ్ (HV) మరియు అదనపు-అధిక వోల్టేజ్ (EHV) ప్రసార నెట్‌వర్క్‌లలో అద్భుతమైన పనితీరు. అవి నమ్మదగినవి కానీ గ్యాస్ లీకేజీని నివారించడానికి కఠినమైన సీలింగ్ అవసరం.
• అప్లికేషన్:సబ్‌స్టేషన్‌లు మరియు అవుట్‌డోర్ హై-వోల్టేజ్ ట్రాన్స్‌మిషన్ లైన్లలో (72.5kV పైన) విస్తృతంగా ఉపయోగించబడుతుంది.

ఎయిర్ బ్లాస్ట్ సర్క్యూట్ బ్రేకర్

• సూత్రం:ఆర్క్‌ను బయటకు పోగొట్టడానికి, చల్లబరుస్తుంది మరియు వేగంగా ఆర్పడానికి సంపీడన గాలి యొక్క అధిక-పీడన పేలుడును ఉపయోగిస్తుంది.
• ముఖ్య లక్షణాలు:వేగవంతమైన ఆపరేషన్ మరియు అగ్ని-సురక్షిత (నూనె లేదు). అయినప్పటికీ, అవి ధ్వనించేవి మరియు సంక్లిష్టమైన ఎయిర్ కంప్రెసర్ వ్యవస్థ అవసరం.
• అప్లికేషన్:ఆధునిక గ్రిడ్‌లలో ఎక్కువగా SF6 మరియు VCBలు భర్తీ చేసినప్పటికీ, చారిత్రాత్మకంగా చాలా అధిక వోల్టేజ్ (EHV) సిస్టమ్‌ల కోసం ఉపయోగించబడింది.

AC హై వోల్టేజ్ MCCB ఎక్కడ సరిపోతుంది?

VCBలు మరియు SF6 బ్రేకర్లు ప్రసార-స్థాయి వోల్టేజీలను నిర్వహిస్తుండగా, దిAC హై వోల్టేజ్ MCCBపారిశ్రామిక మీడియం-వోల్టేజ్ పంపిణీ కోసం రూపొందించబడింది (ఉదా., 690V నుండి 3.6kV). ఇది ప్రామాణిక తక్కువ-వోల్టేజ్ బ్రేకర్లు మరియు భారీ అధిక-వోల్టేజ్ స్విచ్ గేర్ మధ్య అంతరాన్ని తగ్గిస్తుంది, భారీ యంత్రాలు మరియు పవర్ సెంటర్లకు బలమైన రక్షణను అందిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

వోల్టేజ్ రేటింగ్ (అన్) అంటే ఏమిటి?

మా కోసం రేట్ చేయబడిన కార్యాచరణ వోల్టేజ్ (Un).AC హై వోల్టేజ్ MCCBసాధారణంగా **690V AC** వరకు ఉంటుంది. ఈ రేటింగ్ పెద్ద పవర్ సెంటర్లు మరియు భారీ యంత్రాలు వంటి అధిక-వోల్టేజ్ పారిశ్రామిక పరిసరాలలో బ్రేకర్ సురక్షితంగా పనిచేయగలదని మరియు సర్క్యూట్‌లను వేరు చేయగలదని నిర్ధారిస్తుంది.

నేను ట్రాన్స్‌ఫార్మర్ ప్రైమరీ సైడ్ కోసం ప్రామాణిక MCCBని ఉపయోగించవచ్చా?

అవును, కానీ దీనికి జాగ్రత్తగా ఎంపిక అవసరం. బ్రేకర్ తప్పనిసరిగా ట్రాన్స్‌ఫార్మర్ యొక్క ఇన్‌రష్ కరెంట్‌ను ఇబ్బంది ట్రిప్పింగ్ లేకుండా నిర్వహించాలి. మాAC హై వోల్టేజ్ MCCBసిరీస్‌లో అడ్జస్టబుల్ మాగ్నెటిక్ ట్రిప్ సెట్టింగ్‌లు ఉన్నాయి (ఉదా., 4–10 సార్లు ఇన్), షార్ట్-సర్క్యూట్ రక్షణను అందిస్తూనే ఇన్‌రష్ కరెంట్‌లను తట్టుకునేంత ఎత్తును సెట్ చేయడానికి మిమ్మల్ని అనుమతిస్తుంది.

సాధారణ ప్రస్తుత పరిధి ఏమిటి?

అధిక-వోల్టేజ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్‌లు సాధారణంగా ప్రామాణిక సూక్ష్మ బ్రేకర్‌లతో పోలిస్తే అధిక ఆంపిరేజ్ అవసరాలను కవర్ చేస్తాయి. మా పరిధి సాధారణంగా నుండి విస్తరించి ఉంటుంది250A 2500A వరకు, వాటిని ప్రధాన పంపిణీ ఫీడర్‌లు మరియు పెద్ద పారిశ్రామిక లోడ్‌లకు అనుకూలంగా మార్చడం.

అవి ఫ్యూజుల నుండి ఎలా భిన్నంగా ఉంటాయి?

• రీసెట్ చేయవచ్చు:ఫ్యూజ్‌ల వలె కాకుండా, ఒక లోపం తర్వాత తప్పనిసరిగా భర్తీ చేయబడుతుంది, ట్రిప్పింగ్ తర్వాత MCCBని రీసెట్ చేయవచ్చు.
• సర్దుబాటు:MCCBలు సర్దుబాటు చేయగల ట్రిప్ సెట్టింగ్‌లను (థర్మల్ మరియు మాగ్నెటిక్) అనుమతిస్తాయి, స్థిర ఫ్యూజులు అందించలేని ఖచ్చితమైన రక్షణ సమన్వయాన్ని అందిస్తాయి.
• మారుతోంది:నిర్వహణ కోసం పవర్‌ను డిస్‌కనెక్ట్ చేయడానికి MCCB మాన్యువల్ స్విచ్‌గా ఉపయోగపడుతుంది.

నేను DC సిస్టమ్‌లో AC బ్రేకర్‌ని ఉపయోగిస్తే ఏమి జరుగుతుంది?

ఇలా చేయవద్దు.ఎలక్ట్రికల్ ఆర్క్‌ను ఆర్పేందుకు AC బ్రేకర్లు ఆల్టర్నేటింగ్ కరెంట్ క్రాసింగ్ జీరోపై ఆధారపడతాయి. DC కరెంట్ సున్నాని దాటదు, అంటే ఆర్క్ ఆరిపోదు మరియు మంటలు లేదా పేలుడుకు కారణం కావచ్చు. మీరు తప్పనిసరిగా DC అప్లికేషన్‌ల కోసం ప్రత్యేకంగా రేట్ చేయబడిన బ్రేకర్‌ను ఉపయోగించాలి.

మీరు హై-వోల్టేజ్ MCCBని సురక్షితంగా ఎలా భర్తీ చేస్తారు?

భద్రత ప్రధానం. ఈ దశలను అనుసరించండి:

1. శక్తిని తగ్గించు:అప్‌స్ట్రీమ్ విద్యుత్ సరఫరాను ఆపివేసి, సున్నా వోల్టేజీని ధృవీకరించండి.
2. లాకౌట్/టాగౌట్:ప్రమాదవశాత్తూ తిరిగి శక్తినివ్వకుండా నిరోధించడానికి లాకౌట్ పరికరాలను వర్తింపజేయండి.
3. డిస్‌కనెక్ట్:లైన్‌ను తీసివేసి, కేబుల్‌లను లోడ్ చేయండి (మరియు వర్తిస్తే తటస్థంగా ఉంటుంది).
4. భర్తీ చేయండి:పాత యూనిట్‌ని అన్‌మౌంట్ చేసి, కొత్తదాన్ని ఇన్‌స్టాల్ చేయండిAC హై వోల్టేజ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్, అన్ని కనెక్షన్లు తయారీదారు యొక్క స్పెసిఫికేషన్లకు టార్క్ చేయబడినట్లు నిర్ధారిస్తుంది.
