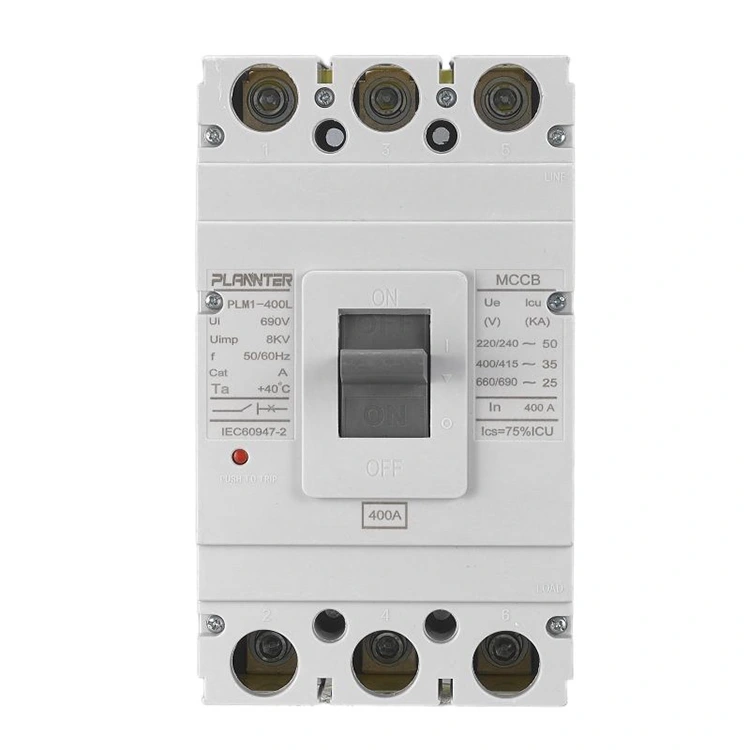

ఎలక్ట్రికల్ 400A AC మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్

ఎలక్ట్రికల్ 400A AC MCCB యొక్క సాంకేతిక లక్షణాలు

• రేట్ చేయబడిన ప్రస్తుత (లో):400A
• రేట్ చేయబడిన కార్యాచరణ వోల్టేజ్ (Ue):AC 400V / 415V
• రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ (Ui):AC 800V వరకు
• రేట్ చేయబడిన ఫ్రీక్వెన్సీ:50 / 60 Hz
• పోల్స్ సంఖ్య:3P / 4P ఐచ్ఛికం
• బ్రేకింగ్ కెపాసిటీ (Icu):50kA - 65kA (IEC 60947-2)
• రేటెడ్ సర్వీస్ బ్రేకింగ్ కెపాసిటీ (Ics):75% - 100% Icu
• ట్రిప్ యూనిట్ రకం:థర్మల్-మాగ్నెటిక్ / ఎలక్ట్రానిక్ (ఐచ్ఛికం)
• పర్యటన లక్షణాలు:సర్దుబాటు చేయగల ఓవర్‌లోడ్ మరియు స్థిర/అడ్జస్టబుల్ షార్ట్-సర్క్యూట్ రక్షణ
• యాంత్రిక జీవితం:≥ 10,000 కార్యకలాపాలు
• విద్యుత్ జీవితం:≥ 20,000 కార్యకలాపాలు
• సంప్రదింపు మెటీరియల్:సిల్వర్-టిన్ ఆక్సైడ్ మిశ్రమం
• ఇన్‌స్టాలేషన్ విధానం:స్థిర మౌంటు
• కనెక్షన్ రకం:ముందు / వెనుక కనెక్షన్ ఐచ్ఛికం
• ఆపరేటింగ్ మెకానిజం:ఐచ్ఛిక మోటరైజ్డ్ మెకానిజంతో మాన్యువల్ ఆపరేషన్
• రక్షణ స్థాయి:IP20 (ఎన్‌క్లోజర్‌తో ఎక్కువ)
• పరిసర ఉష్ణోగ్రత:-5°C నుండి +40°C
• ప్రమాణాల సమ్మతి:IEC 60947-2, ISO9001

ఉత్పత్తి లక్షణాలు:

√ బ్రేకింగ్ సామర్థ్యం 65 kAకి చేరుకుంటుంది

√ 400 A ఆపరేషనల్ కరెంట్ రేటింగ్

√ తక్కువ-ఇంపెడెన్స్ వెండి మిశ్రమంతో చేసిన పరిచయాలు

√ హై-స్పీడ్ ఫోర్-బార్ లింకేజ్ సిస్టమ్

√ కాంపాక్ట్ నిర్మాణం, సూటిగా సంస్థాపన

√ స్ట్రిక్ట్ లూప్ రెసిస్టెన్స్ వెరిఫికేషన్‌ను పాస్ చేస్తుంది

√ ఆటోమేటెడ్ తయారీ ఏకరూపతను నిర్వహిస్తుంది

√ తక్షణ షార్ట్-సర్క్యూట్ అంతరాయం

√ డిపెండబుల్ డౌన్‌స్ట్రీమ్ సర్క్యూట్ రక్షణ

√ తగ్గిన నిర్వహణ అవసరాలతో ఖర్చుతో కూడుకున్నది

400A AC MCCB యొక్క ముఖ్య ప్రయోజనాలు

అధిక కరెంట్ హ్యాండ్లింగ్:

• పెద్ద ఎలక్ట్రికల్ సిస్టమ్‌లలో భారీ లోడ్‌లను నిర్వహించడానికి 400A వద్ద రేట్ చేయబడింది
• ప్రధాన ప్యానెల్లు మరియు దిగువ పరికరాల నమ్మకమైన ఆపరేషన్‌కు మద్దతు ఇస్తుంది

సర్దుబాటు చేయగల ట్రిప్ సెట్టింగ్‌లు:

• థర్మల్-మాగ్నెటిక్ ట్రిప్ యూనిట్ ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్ రక్షణ కోసం చక్కటి సర్దుబాటును అనుమతిస్తుంది
• లోడ్ రకం మరియు అప్లికేషన్ దృశ్యం ఆధారంగా రక్షణను ఆప్టిమైజ్ చేస్తుంది

అధిక బ్రేకింగ్ కెపాసిటీ:

• IEC 60947-2 ప్రమాణాలకు 50–65 kA యొక్క అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ (Icu)
• పరికరాలు మరియు కేబుల్‌లను రక్షించడానికి తీవ్రమైన తప్పు ప్రవాహాలకు వేగంగా అంతరాయం కలిగిస్తుంది

కాంపాక్ట్ డిజైన్:

• సాంప్రదాయ ఫ్రేమ్ సర్క్యూట్ బ్రేకర్లతో పోలిస్తే స్పేస్-పొదుపు పరిష్కారం
• ప్యానెల్ బోర్డులు మరియు పవర్ డిస్ట్రిబ్యూషన్ యూనిట్లలో ఇన్‌స్టాల్ చేయడం మరియు నిర్వహించడం సులభం

బహుముఖ ఉపకరణాలు:

• సిస్టమ్ ఇంటిగ్రేషన్ కోసం ఐచ్ఛిక సహాయక పరిచయాలు, షంట్ ట్రిప్‌లు మరియు అలారం మాడ్యూల్స్
• వివిధ నియంత్రణ మరియు పర్యవేక్షణ సెటప్‌లకు అనుకూలమైనది

మన్నిక మరియు విశ్వసనీయత:

• ఖచ్చితమైన స్టాంపింగ్ మరియు లేజర్ వెల్డింగ్తో సిల్వర్-టిన్ ఆక్సైడ్ మిశ్రమం పరిచయాలు
• 20,000 చక్రాల కంటే ఎక్కువ విద్యుత్ జీవితం మరియు 35 మైక్రో-ఓమ్‌ల కంటే తక్కువ కాంటాక్ట్ రెసిస్టెన్స్
• అధునాతన అసెంబ్లీ మరియు అమరిక స్థిరమైన ఆపరేటింగ్ శక్తి మరియు పనితీరును నిర్ధారిస్తుంది

మెరుగైన భద్రత:

• అధిక-పారగమ్యత గల సిలికాన్ స్టీల్ మాగ్నెటిక్ యోక్ ఉప-10ms షార్ట్-సర్క్యూట్ ట్రిప్ ప్రతిస్పందనను నిర్ధారిస్తుంది
• టార్క్-కాలిబ్రేటెడ్ టెర్మినల్ స్క్రూలు మరియు లూప్ రెసిస్టెన్స్ వెరిఫికేషన్‌తో 100% ఫ్యాక్టరీ తనిఖీ
• విద్యుత్ లోపాల నుండి విశ్వసనీయ రక్షణ మరియు మెరుగైన సిబ్బంది భద్రత

తరచుగా అడిగే ప్రశ్నలు

400A MCCB యొక్క ప్రధాన అప్లికేషన్ ఏమిటి?

• ఎలక్ట్రికల్ 400A AC మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ పారిశ్రామిక, వాణిజ్య మరియు పెద్ద నివాస వ్యవస్థల కోసం ప్రధాన విద్యుత్ పంపిణీ ప్యానెల్‌లలో ఉపయోగించబడుతుంది.
• ఓవర్‌లోడ్‌లు, షార్ట్ సర్క్యూట్‌లు మరియు ఫాల్ట్ కరెంట్‌ల నుండి సర్క్యూట్‌లను రక్షిస్తుంది.
• మోటార్లు, ట్రాన్స్‌ఫార్మర్లు మరియు పెద్ద ఉపకరణాలు వంటి దిగువ పరికరాల విశ్వసనీయమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

400A ట్రిప్ సెట్టింగ్ సర్దుబాటు చేయగలదా?

• అవును, MCCB సర్దుబాటు సెట్టింగ్‌లతో థర్మల్-మాగ్నెటిక్ ట్రిప్ యూనిట్‌ను కలిగి ఉంది.
• లోడ్ రకం మరియు భద్రతా అవసరాల ఆధారంగా అనుకూలీకరణను అనుమతిస్తుంది.
• సమర్థవంతమైన రక్షణను కొనసాగిస్తూ ఉపద్రవం ట్రిప్పింగ్‌ను నిరోధించడంలో సహాయపడుతుంది.

3P మరియు 4P 400A MCCBల మధ్య తేడా ఏమిటి?

• 3P MCCB: త్రీ-ఫేజ్ సర్క్యూట్‌లను రక్షిస్తుంది, తటస్థ రేఖను పగలకుండా వదిలివేస్తుంది.
• 4P MCCB: త్రీ-ఫేజ్ సర్క్యూట్‌లతో పాటు న్యూట్రల్ లైన్‌ను రక్షిస్తుంది, పూర్తి డిస్‌కనెక్ట్‌ను అందిస్తుంది.
• ఎంపిక సిస్టమ్ అవసరాలు మరియు భద్రతా ప్రమాణాలపై ఆధారపడి ఉంటుంది.

400A MCCB కోసం నేను ఏ కేబుల్ పరిమాణాన్ని ఉపయోగించాలి?

• కేబుల్ పరిమాణం సంస్థాపన రకం, ఇన్సులేషన్ పదార్థం మరియు అనుమతించదగిన వోల్టేజ్ డ్రాప్‌పై ఆధారపడి ఉంటుంది.
• సాధారణంగా, 400A MCCBలు 120 mm² నుండి 185 mm² రాగి కండక్టర్ల వరకు ఉండే కేబుల్‌లతో జత చేయబడతాయి.
• నిర్దిష్ట ప్రాజెక్ట్ పరిస్థితుల ఆధారంగా ఖచ్చితమైన సిఫార్సుల కోసం Pugao Electricని సంప్రదించండి.

400A MCCB ఎంత తరచుగా పరీక్షించబడాలి?

• క్లిష్టమైన వ్యవస్థల కోసం సాధారణంగా ప్రతి 6-12 నెలలకు ఆవర్తన తనిఖీ సిఫార్సు చేయబడింది.
• మెకానికల్ ఆపరేషన్, ట్రిప్ ప్రతిస్పందన మరియు కనెక్షన్ సమగ్రత కోసం పరీక్షించండి.
• ఎలక్ట్రికల్ 400A AC మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ దాని సేవా జీవితమంతా నమ్మదగిన రక్షణను నిర్వహిస్తుందని నిర్ధారిస్తుంది.
