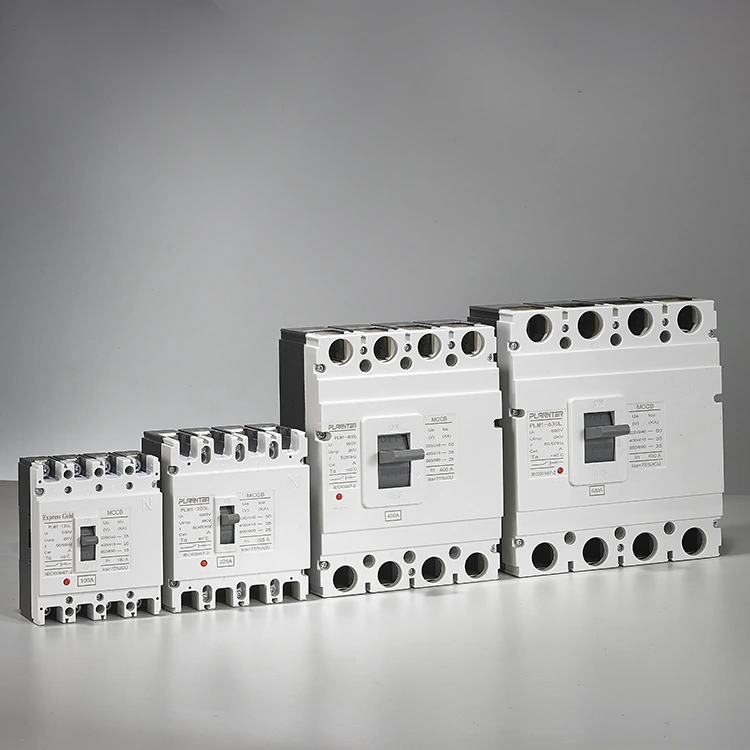

4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్

ఇక్కడ పుగావో (ప్లాంటర్ ఎలక్ట్రిక్) వద్ద, విద్యుత్ భద్రత విలాసవంతమైనది కాకూడదనేది మా ప్రధాన నమ్మకం-ఇది సురక్షితమైన మరియు సౌకర్యవంతమైన జీవితానికి పునాది. మా 100A, 4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్‌ను పరిగణించండి: మేము కేసింగ్ కోసం అధిక-నాణ్యత థర్మోసెట్టింగ్ ప్లాస్టిక్‌ను ఉపయోగిస్తాము, ఇది అధిక వేడి మరియు పీడనం కింద ఇంజెక్షన్-మోల్డ్ చేయబడుతుంది. ఈ అధునాతన తయారీ ప్రక్రియ అత్యుత్తమ డైమెన్షనల్ స్టెబిలిటీ, మెరుగైన ఇన్సులేషన్ బలం మరియు స్థిరమైన ఆర్క్ రెసిస్టెన్స్‌ని అందిస్తుంది, ఇది మీ ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్‌పై మీకు విశ్వాసాన్ని ఇస్తుంది. ప్రశ్నలు ఉన్నాయా? చేరుకోవడానికి సంకోచించకండి! మీ విద్యుత్ భద్రతను నిర్ధారించడంలో మాట్లాడటానికి మరియు సహకరించడానికి మేము సంతోషిస్తున్నాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

ది4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్మూడు-దశల నాలుగు-వైర్ వ్యవస్థ (L1, L2, L3 మరియు న్యూట్రల్)లో మొత్తం నాలుగు కండక్టర్‌లను పర్యవేక్షించడానికి మరియు నియంత్రించడానికి రూపొందించబడిన మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్‌లలో (MCCBలు) ఉపయోగించే ఒక అధునాతన రక్షణ మాడ్యూల్. సాంప్రదాయ త్రీ-పోల్ సిస్టమ్‌ల వలె కాకుండా, ఇది పూర్తి ఐసోలేషన్ మరియు రక్షణను నిర్ధారిస్తుంది, భద్రత మరియు శక్తి నాణ్యత అవసరమైన ఆధునిక విద్యుత్ పంపిణీకి ఇది ఒక క్లిష్టమైన పరిష్కారం.

దశ మరియు తటస్థ కండక్టర్లను ఏకకాలంలో నియంత్రిస్తుంది మరియు రక్షిస్తుంది
తెలివైన మరియు ఖచ్చితమైన తప్పు గుర్తింపును అందిస్తుంది
సంక్లిష్ట విద్యుత్ పరిసరాలలో సిస్టమ్ భద్రతను మెరుగుపరుస్తుంది

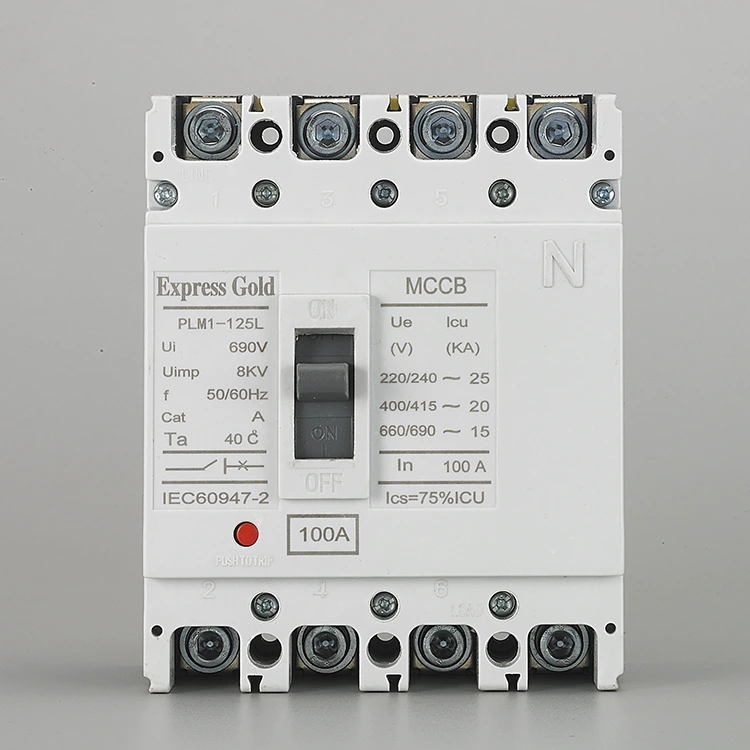

4P Electronic Trip Unit

ఉత్పత్తి వివరణ

టైప్ చేయండి	రేటింగ్ కరెంట్ (A)	పోల్ సంఖ్య	రేట్ చేయబడిన ఇన్సులేటింగ్ వోల్టేజ్(V)	రేట్ చేయబడిన ఆపరేటింగ్ వోల్టేజ్(V)	అల్టిమేట్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ(KA)	షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ (KA) అందిస్తుంది	వినియోగ వర్గం
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

ముఖ్య లక్షణాలు మరియు ప్రయోజనాలు

తటస్థ రక్షణ

తటస్థ కండక్టర్ యొక్క ప్రత్యక్ష పర్యవేక్షణ మరియు రక్షణను అందిస్తుంది
నాన్-లీనియర్ లోడ్‌ల నుండి హార్మోనిక్ కరెంట్‌ల వల్ల తటస్థ ఓవర్‌లోడ్‌ను నిరోధిస్తుంది
లోపాల సమయంలో తటస్థంతో సహా అన్ని స్తంభాలు డిస్‌కనెక్ట్ చేయబడిందని నిర్ధారిస్తుంది
సాంప్రదాయ మూడు-పోల్ బ్రేకర్లలో కనిపించే భద్రతా అంతరాలను పరిష్కరిస్తుంది

సర్దుబాటు రక్షణ

ఖచ్చితమైన రక్షణ నియంత్రణ కోసం ఎలక్ట్రానిక్ ట్రిప్ సెట్టింగ్‌లను అమర్చారు
4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ల ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు తక్షణ రక్షణ పారామితులు పూర్తిగా సర్దుబాటు చేయబడతాయి
పంపిణీ వ్యవస్థలో ఎంపిక మరియు సమన్వయాన్ని మెరుగుపరుస్తుంది
అనవసరమైన ట్రిప్పింగ్‌ను తగ్గిస్తుంది మరియు సిస్టమ్ సమయ సమయాన్ని పెంచుతుంది

అధునాతన కార్యాచరణలు

పూర్తి సర్క్యూట్ ఐసోలేషన్‌ను నిర్ధారిస్తుంది, బ్యాక్‌ఫీడింగ్ ప్రమాదాలను నివారిస్తుంది
నిర్వహణ మరియు సర్వీసింగ్ కార్యకలాపాల సమయంలో భద్రతను మెరుగుపరుస్తుంది
శక్తి బదిలీ దృశ్యాలలో తటస్థ సమగ్రతను నిర్వహిస్తుంది
మెయిన్స్ మరియు జనరేటర్ పవర్ మధ్య సురక్షితమైన మార్పిడికి మద్దతు ఇస్తుంది

మీటరింగ్ మరియు కమ్యూనికేషన్

నాలుగు ధ్రువాలలో కరెంట్ యొక్క నిజ-సమయ పర్యవేక్షణకు మద్దతు ఇస్తుంది
సిస్టమ్ ఇంటిగ్రేషన్ కోసం ఐచ్ఛిక కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు
డేటా ఆధారిత డయాగ్నస్టిక్స్ మరియు ప్రిడిక్టివ్ మెయింటెనెన్స్‌ని ప్రారంభిస్తుంది
ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్ యొక్క దృశ్యమానతను మరియు నియంత్రణను మెరుగుపరుస్తుంది

అప్లికేషన్లు

భవనం మరియు పారిశ్రామిక పంపిణీ ప్యానెల్‌లలో ప్రధాన సర్క్యూట్ బ్రేకర్
సురక్షితమైన పవర్ స్విచ్చింగ్ కోసం 4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్‌లను ఉపయోగించే ఆటోమేటిక్ ట్రాన్స్‌ఫర్ స్విచ్ (ATS) సిస్టమ్‌లు.
పూర్తి ఐసోలేషన్ అవసరమయ్యే మూడు-దశల నాలుగు-వైర్ వ్యవస్థలు
సున్నితమైన లేదా నాన్-లీనియర్ లోడ్‌లతో కూడిన వాణిజ్య మరియు పారిశ్రామిక సౌకర్యాలు
నిరంతర శక్తి మరియు భద్రత అవసరమైన క్లిష్టమైన వాతావరణాలు

తరచుగా అడిగే ప్రశ్నలు

4P4D వర్సెస్ 4P3D అంటే ఏమిటి?

4P4D (ఫోల్ పోల్ ఫోర్ డిటెక్షన్):మొత్తం నాలుగు కండక్టర్లు (L1, L2, L3, N) పూర్తిగా పర్యవేక్షించబడతాయి మరియు రక్షించబడతాయి
4P3D (నాలుగు పోల్ త్రీ డిటెక్షన్):మూడు దశల కండక్టర్లు మాత్రమే పర్యవేక్షించబడతాయి, అయితే తటస్థ స్విచ్ చేయబడింది కానీ చురుకుగా రక్షించబడదు
4P4D తటస్థ కరెంట్ గుర్తింపు మరియు రక్షణను చేర్చడం ద్వారా అధిక భద్రతను అందిస్తుంది
ది4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్4P4Dతో హార్మోనిక్ లోడ్లు లేదా సున్నితమైన పరికరాలు ఉన్న సిస్టమ్‌లకు సిఫార్సు చేయబడింది

తటస్థ రక్షణను సర్దుబాటు చేయవచ్చా?

అవును, తటస్థ రక్షణ సెట్టింగ్‌లు సాధారణంగా అధునాతన ట్రిప్ యూనిట్‌లలో సర్దుబాటు చేయబడతాయి
వినియోగదారులు న్యూట్రల్ కరెంట్ రక్షణ స్థాయిలను కాన్ఫిగర్ చేయవచ్చు (ఉదా., 50%, 100%, లేదా డిసేబుల్)
సర్దుబాటు సిస్టమ్ అవసరాలు మరియు లోడ్ లక్షణాలను సరిపోల్చడంలో సహాయపడుతుంది
వివిధ తటస్థ ప్రస్తుత పరిస్థితులతో అప్లికేషన్‌లలో సౌలభ్యాన్ని మెరుగుపరుస్తుంది

తటస్థ రక్షణ యొక్క ఉద్దేశ్యం ఏమిటి?

అధిక తటస్థ కరెంట్ వల్ల వేడెక్కడం మరియు నష్టాన్ని నిరోధిస్తుంది
నాన్-లీనియర్ లోడ్‌ల (ఉదా., UPS, LED లైటింగ్, IT పరికరాలు) నుండి హార్మోనిక్ డిస్టార్షన్‌ను పరిష్కరిస్తుంది
మూడు-దశల నాలుగు-వైర్ వ్యవస్థలలో సురక్షితమైన ఆపరేషన్ను నిర్ధారిస్తుంది
ది4P ఎలక్ట్రానిక్ ట్రిప్ యూనిట్దశ మరియు తటస్థ కండక్టర్లను పర్యవేక్షించడం ద్వారా పూర్తి రక్షణను నిర్ధారిస్తుంది

మీరు ట్రిప్ యూనిట్‌ని ఎలా పరీక్షిస్తారు?

ఫంక్షనల్ తనిఖీల కోసం అంతర్నిర్మిత పరీక్ష బటన్ (అందుబాటులో ఉంటే) ఉపయోగించండి
ఖచ్చితమైన కాలిబ్రేషన్ ధృవీకరణ కోసం సెకండరీ కరెంట్ ఇంజెక్షన్ టెస్టింగ్‌ను వర్తింపజేయండి
అనుకరణ ఓవర్‌లోడ్ లేదా తప్పు పరిస్థితులలో పర్యటన ప్రతిస్పందనను నిర్ధారించండి
రెగ్యులర్ టెస్టింగ్ విశ్వసనీయత మరియు నిర్వహణ ప్రమాణాలకు అనుగుణంగా ఉండేలా చేస్తుంది

స్థితి దీపం ఆన్‌లో ఉంటే దాని అర్థం ఏమిటి?

శక్తి సూచిక:ట్రిప్ యూనిట్ శక్తినిస్తుంది మరియు సాధారణంగా పనిచేస్తుంది
అలారం సూచిక:ఓవర్‌లోడ్ లేదా ప్రీ-ట్రిప్ సిగ్నల్ వంటి హెచ్చరిక పరిస్థితి
పర్యటన సూచిక:లోపం పరిస్థితి కారణంగా బ్రేకర్ ట్రిప్ అయింది
తప్పు కోడ్ ప్రదర్శన (అందుబాటులో ఉంటే):వివరణాత్మక తప్పు నిర్ధారణలను అందిస్తుంది
స్టేటస్ ల్యాంప్‌లు ఆపరేటర్‌లకు సిస్టమ్ పరిస్థితులను త్వరగా గుర్తించి చర్య తీసుకోవడానికి సహాయపడతాయి
