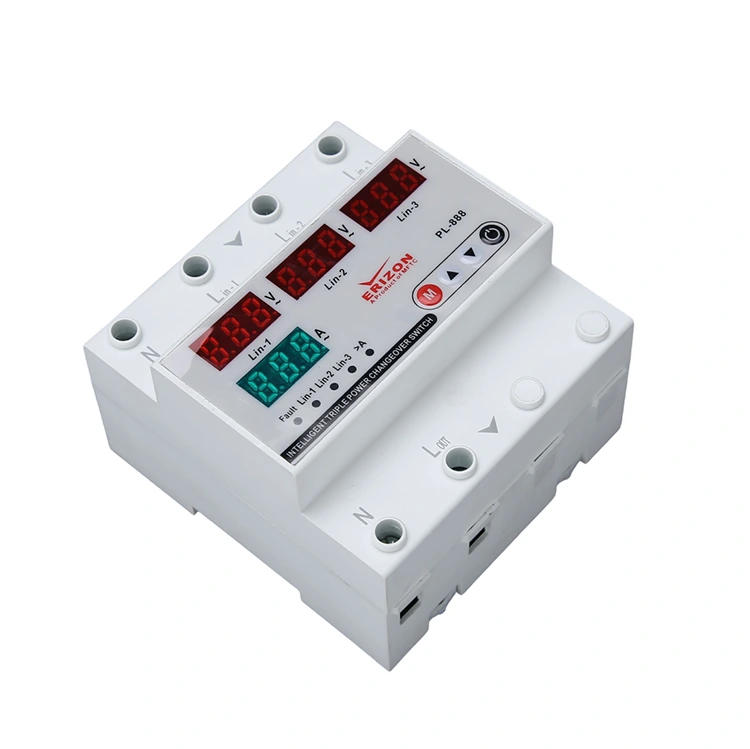

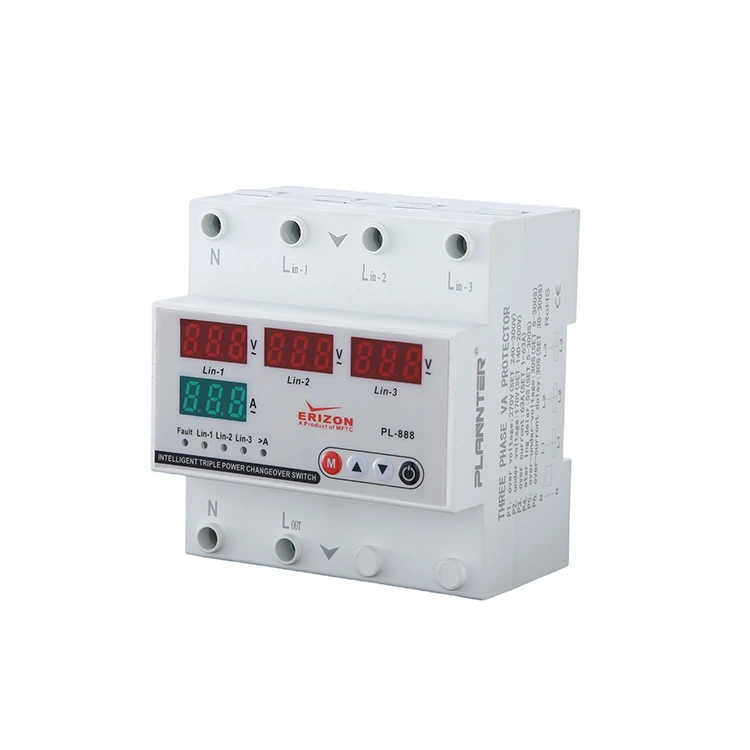

3 దశ నాలుగు-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్

ఈ 3 ఫేజ్ ఫోర్-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్ ఓవర్-వోల్టేజ్, అండర్-వోల్టేజ్, ఓవర్ కరెంట్ ఫీచర్లను కలిగి ఉంది. ప్రత్యేక మీటరింగ్ చిప్ యొక్క ఉపయోగం శక్తి మరియు శక్తి వినియోగం వంటి విద్యుత్ పారామితుల యొక్క కొలత లోపం ± 1% లోపల ఉండేలా చేస్తుంది. ఇది నిజ-సమయ పర్యవేక్షణ, కరెంట్ మరియు వోల్టేజ్ విలువల కోసం డ్యూయల్-స్క్రీన్ LCD డిస్‌ప్లేతో అమర్చబడింది. మరియు ఇది విభిన్న దృశ్యాల అప్లికేషన్ అవసరాలను తీర్చడానికి ఓవర్‌వోల్టేజ్/అండర్ వోల్టేజ్ థ్రెషోల్డ్, ఓవర్‌కరెంట్ విలువ మరియు చర్య ఆలస్యం సమయాన్ని కూడా అనుకూలీకరించవచ్చు.

ప్రయోజనాలు

1. ఎలక్ట్రికల్ పరికరాలను రక్షించండి మరియు ఎలక్ట్రికల్ ఉపకరణాల సేవ జీవితాన్ని పొడిగించండి: రిఫ్రిజిరేటర్లు, ఎయిర్ కండిషనర్లు, టెలివిజన్లు, కంప్యూటర్లు మొదలైన ఆధునిక గృహోపకరణాలు. ఓవర్‌వోల్టేజ్, ఇది సర్క్యూట్ బోర్డ్, మోటారు లేదా ఉపకరణంలోని ఇతర ప్రధాన భాగాలను కాల్చివేయవచ్చు లేదా మంటలను కూడా కలిగిస్తుంది. ఓవర్ వోల్టేజ్: సర్క్యూట్ బోర్డ్, మోటార్ లేదా ఉపకరణం యొక్క ఇతర ప్రధాన భాగాలను కాల్చవచ్చు. ఉదాహరణకు, కంప్యూటర్ పవర్ మాడ్యూల్స్ లేదా ఎయిర్ కండీషనర్ కంప్రెషర్‌లు ఓవర్ వోల్టేజ్‌లో వేడెక్కడానికి మరియు మంటలకు కూడా కారణమవుతాయి. అండర్ వోల్టేజ్: ఇది ఉపకరణం సాధారణంగా ప్రారంభించడంలో విఫలం కావచ్చు లేదా అస్థిరంగా నడుస్తుంది. 3 ఫేజ్ ఫోర్-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్‌ను ఇన్‌స్టాల్ చేయడం ద్వారా, మీరు అసాధారణమైన వోల్టేజ్ సందర్భంలో విద్యుత్ సరఫరాను త్వరగా నిలిపివేయవచ్చు, పెద్ద ఉపకరణాలు, సర్వర్లు మరియు మొదలైన వాటికి నష్టం జరగకుండా నిరోధించవచ్చు.

2. విద్యుత్ భద్రతను మెరుగుపరచడం మరియు భద్రతా ప్రమాదాలను నివారించడం: అసాధారణ వోల్టేజ్ విద్యుత్ ఉపకరణాలను దెబ్బతీయడమే కాకుండా భద్రతా ప్రమాదాలకు కూడా కారణం కావచ్చు. ఉదాహరణకు, అధిక వోల్టేజ్ వైర్ ఇన్సులేషన్ క్షీణించి, షార్ట్ సర్క్యూట్ లేదా అగ్ని ప్రమాదాన్ని పెంచుతుంది. అండర్-వోల్టేజ్ మోటారు వేడెక్కడానికి దారితీస్తుంది, లైన్ ఓవర్‌లోడ్ లేదా విద్యుత్ మంటలకు కారణమవుతుంది.

3. ఖర్చుతో కూడుకున్నది, తక్కువ ధర: 3 ఫేజ్ ఫోర్-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్ సరసమైనది, ఇన్‌స్టాల్ చేయడం సులభం, తక్కువ నిర్వహణ ఖర్చులు. మీరు ఇన్‌స్టాల్ చేయకుంటే, ఎలక్ట్రికల్ రిపేర్ లేదా రీప్లేస్‌మెంట్ ఖర్చుల వల్ల ఏర్పడే అసాధారణ వోల్టేజ్ కారణంగా ఈ పరికరం ఉనికిలో ఉంటుంది. అదనంగా, ఈ ప్రొటెక్టర్ ఆటోమేటిక్ రికవరీ ఫంక్షన్‌ను కలిగి ఉంది, ఇది వినియోగదారు యొక్క మాన్యువల్ ఆపరేషన్‌ను తగ్గిస్తుంది మరియు సురక్షితమైనది మరియు మరింత సౌకర్యవంతంగా ఉంటుంది.

మీ పారిశ్రామిక మరియు వాణిజ్య విద్యుత్ వ్యవస్థల దీర్ఘాయువును నిర్ధారించుకోండి3 దశ నాలుగు-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్. బలమైన త్రీ-ఫేజ్ నెట్‌వర్క్‌ల కోసం రూపొందించబడిన ఈ పరికరం ఖచ్చితమైన మీటరింగ్‌ను వేగవంతమైన రక్షణతో మిళితం చేస్తుంది. ప్రత్యేక మీటరింగ్ చిప్‌ని ఉపయోగించడం ద్వారా, ఇది శక్తి మరియు శక్తిని పర్యవేక్షించడంలో అధిక ఖచ్చితత్వానికి హామీ ఇస్తుంది, ఖరీదైన యంత్రాలు మరియు అవస్థాపనకు నష్టం జరగకుండా ఇది కీలకమైన అంశంగా చేస్తుంది.

ముఖ్య విధులు & ఫీచర్లు

3-ఫేజ్ ఫోర్-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్ ఏమి చేస్తుంది?

ముఖ్యంగా, ఇది మీ ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ బాక్స్‌కి "గార్డియన్"గా పనిచేస్తుంది. ఇది విద్యుత్ సరఫరాను నిరంతరం పర్యవేక్షిస్తుంది మరియు అసురక్షిత పరిస్థితులు గుర్తించబడితే స్వయంచాలకంగా విద్యుత్‌ను నిలిపివేస్తుంది. ఇది ఖరీదైన మరమ్మత్తులను నిరోధిస్తుంది మరియు వోల్టేజ్ అస్థిరతకు సంబంధించిన ప్రమాదాలను తగ్గించడం ద్వారా భద్రతను పెంచుతుంది.

"ఫోర్-డిస్ప్లే" అంటే ఏమిటి?

పరికరం డ్యూయల్-స్క్రీన్ LCD ఇంటర్‌ఫేస్‌తో అమర్చబడి ఉంది, ఇది క్లిష్టమైన ఎలక్ట్రికల్ పారామితుల యొక్క నిజ-సమయ దృశ్యమానతను అందిస్తుంది. "ఫోర్-డిస్ప్లే" సాధారణంగా ఏకకాల పర్యవేక్షణను సూచిస్తుంది:

• వోల్టేజ్ (V):రియల్ టైమ్ లైన్ వోల్టేజ్ పర్యవేక్షణ.
• ప్రస్తుత (A):ఓవర్‌లోడ్‌లను నివారించడానికి కరెంట్ ప్రవాహాన్ని పర్యవేక్షించడం.
• శక్తి/శక్తి:అధిక ఖచ్చితత్వంతో ట్రాకింగ్ వినియోగం (± 1% ఎర్రర్ మార్జిన్).
• స్థితి సూచికలు:రక్షణ స్థితుల దృశ్య నిర్ధారణ (ఆన్/ఆఫ్/ఫాల్ట్).

ప్రధాన రక్షణ పారామితులు ఏమిటి?

ది3 దశ నాలుగు-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్మూడు అత్యంత సాధారణ విద్యుత్ ప్రమాదాల నుండి సమగ్ర రక్షణను అందిస్తుంది:

• ఓవర్-వోల్టేజ్ రక్షణ:వోల్టేజ్ స్పైక్‌ల వల్ల సర్క్యూట్ బోర్డ్‌లు, మోటార్లు మరియు కోర్ భాగాలు (ఉదా., AC కంప్రెసర్‌లు లేదా సర్వర్‌లలో) బర్నింగ్‌ను నిరోధిస్తుంది.
• అండర్ వోల్టేజ్ రక్షణ:తక్కువ వోల్టేజీ కారణంగా మోటార్లు వేడెక్కడం మరియు కాలిపోవడం నుండి నిరోధిస్తుంది, ఇది అస్థిరమైన రన్నింగ్ లేదా స్టార్ట్‌లో వైఫల్యానికి కారణమవుతుంది.
• ఓవర్-కరెంట్ రక్షణ:ఇన్సులేషన్ క్షీణత మరియు విద్యుత్ మంటలకు దారితీసే లైన్ ఓవర్‌లోడ్‌లకు వ్యతిరేకంగా గార్డ్‌లు.

ఇన్‌స్టాలేషన్ & ఆపరేషన్

ఇది ఎలా ఇన్స్టాల్ చేయబడింది?

ఈ ప్రొటెక్టర్ గృహ మరియు పారిశ్రామిక విద్యుత్ పంపిణీ పెట్టెలకు ప్రామాణిక భాగం వలె రూపొందించబడింది. ఇది కాంపాక్ట్, ఇన్‌స్టాల్ చేయడం సులభం మరియు కనీస నిర్వహణ అవసరం. ఇన్‌స్టాల్ చేసిన తర్వాత, ఇది స్వయంచాలకంగా పనిచేస్తుంది, మాన్యువల్ జోక్యం అవసరాన్ని తగ్గిస్తుంది.

4P అంటే ఏమిటి?

"4P" అంటే4-పోల్. మూడు-దశల వ్యవస్థలో, స్విచ్ మూడు దశలను (L1, L2, L3) ప్లస్ న్యూట్రల్ లైన్ (N)ని కలుపుతుంది మరియు రక్షిస్తుంది అని ఇది సూచిస్తుంది. ఇది మొత్తం మూడు-దశల సర్క్యూట్ యొక్క మొత్తం ఐసోలేషన్ మరియు రక్షణను నిర్ధారిస్తుంది.

ఇది సర్దుబాటు చేయగలదా?

అవును, వశ్యత అనేది ఒక ముఖ్య లక్షణం3 దశ నాలుగు-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్. వినియోగదారులు నిర్దిష్ట అప్లికేషన్ అవసరాలకు సరిపోయేలా సెట్టింగ్‌లను అనుకూలీకరించవచ్చు, వీటితో సహా:

• థ్రెషోల్డ్ సర్దుబాటు:నిర్దిష్ట ఓవర్ వోల్టేజ్ మరియు అండర్ వోల్టేజ్ పరిమితులను సెట్ చేయండి.
• ఓవర్ కరెంట్ విలువ:ట్రిప్పింగ్ కోసం ప్రస్తుత పరిమితిని నిర్వచించండి.
• చర్య ఆలస్యం సమయం:తాత్కాలిక హెచ్చుతగ్గుల నుండి ఇబ్బంది ట్రిప్పింగ్‌ను నివారించడానికి పరికరం ట్రిప్‌లు లేదా రీసెట్ చేయడానికి ముందు ఆలస్యాన్ని కాన్ఫిగర్ చేయండి.

ఈ ప్రొటెక్టర్‌ను ఎందుకు ఇన్‌స్టాల్ చేయాలి?

• ఉపకరణాల జీవితాన్ని పొడిగించండి:వోల్టేజ్ ఒత్తిడి నుండి రిఫ్రిజిరేటర్లు, కంప్యూటర్లు మరియు పారిశ్రామిక మోటార్లను రక్షిస్తుంది.
• అగ్ని నివారణ:ఓవర్-వోల్టేజ్ లేదా ఓవర్ కరెంట్ కారణంగా వైర్ ఇన్సులేషన్ వైఫల్యం కారణంగా విద్యుత్ మంటల ప్రమాదాన్ని తగ్గిస్తుంది.
• ఖర్చుతో కూడుకున్నది:యొక్క తక్కువ ధర3 దశ నాలుగు-డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్దెబ్బతిన్న ఎలక్ట్రికల్ పరికరాలను మరమ్మత్తు చేయడానికి లేదా భర్తీ చేయడానికి అధిక వ్యయంతో పోలిస్తే చాలా తక్కువ.

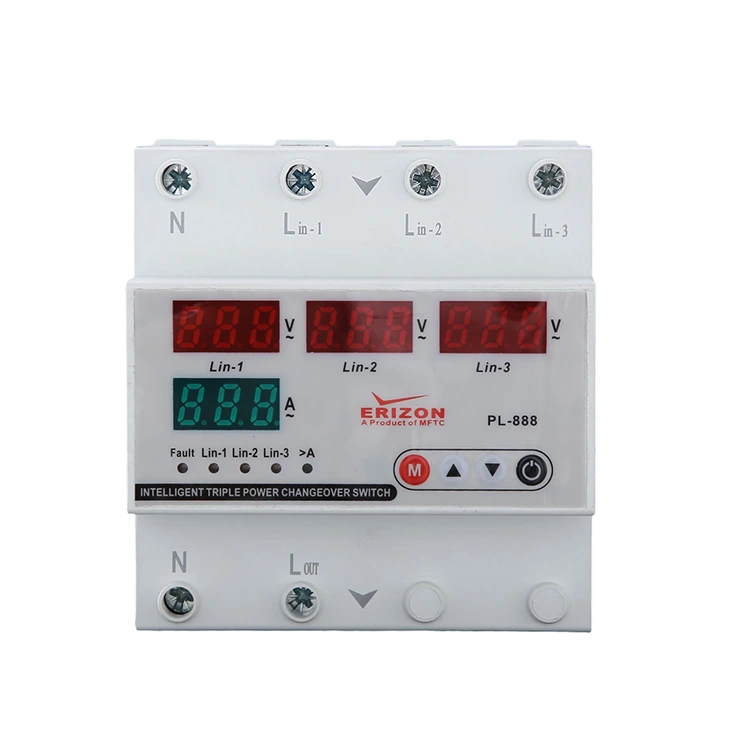

ప్రదర్శన మరియు బటన్లు

1 - SET బటన్: ఓవర్-కరెంట్ విలువలు & అధిక/తక్కువ వోల్టేజ్ సెట్టింగ్ విలువలు మరియు ఎర్రర్‌లను సెట్ చేయడం/మార్చడం తర్వాత సేవ్ చేయడానికి ఈ బటన్ ఉపయోగించబడుతుంది

వేచి ఉండే సమయం.

2 - UP బటన్: అవసరమైన విలువను పెంచండి.

3 - డౌన్ బటన్: అవసరమైన విలువను తగ్గించండి.

4 - మాన్యువల్ ఆన్/ఆఫ్ బటన్

పరికరం యొక్క అవుట్‌పుట్ యొక్క ఆన్/ఆఫ్‌ని నియంత్రించడానికి ఉపయోగించబడుతుంది. అవుట్‌పుట్ ఆపివేయబడినప్పుడు, స్క్రీన్ "ఆఫ్" అనే పదాన్ని ప్రదర్శిస్తుంది మరియు పరికరం స్వయంచాలకంగా ఈ స్థితిలో పునఃప్రారంభించబడదు. పరికరం తప్పుగా లేకుంటే, పరికరాన్ని పునఃప్రారంభించి, సాధారణ వినియోగాన్ని పునఃప్రారంభించడానికి ఈ బటన్‌ను మళ్లీ నొక్కండి.

5 - ప్రస్తుత ప్రదర్శన

ప్రధాన ప్రదర్శన ప్రాంతం: సాధారణ ఆపరేషన్ సమయంలో, ఇన్‌పుట్ వోల్టేజ్ నిజ సమయంలో ఇక్కడ ప్రదర్శించబడుతుంది. పరికరం లోపం లేని స్థితిలో ఉన్నప్పుడు స్క్రీన్ ప్రకాశవంతంగా ఉంటుంది; అసాధారణ వోల్టేజ్‌తో (చాలా ఎక్కువ లేదా చాలా తక్కువ) లోపం ఏర్పడినప్పుడు, ప్రదర్శన అలారంలో బ్లింక్ అవుతుంది. పారామీటర్ సెట్టింగ్ సమయంలో, డిస్‌ప్లే సంబంధిత ప్రోగ్రామింగ్ ఐటెమ్‌ల సెట్ విలువలను (ఓవర్‌కరెంట్ ప్రొటెక్షన్ విలువ, అధిక మరియు తక్కువ వోల్టేజ్ థ్రెషోల్డ్‌లు, ఫాల్ట్ ఆలస్యం మరియు రీసెట్ ఆలస్యం మరియు ఇతర పారామితులతో సహా) సమకాలీకరించబడుతుంది.

6 - వోల్టేజ్ డిస్ప్లే

ద్వంద్వ ప్రదర్శన సమూహం: పరికరం యొక్క సాధారణ ఆపరేషన్ సమయంలో, ప్రస్తుత ప్రస్తుత విలువ ఇక్కడ ప్రదర్శించబడుతుంది మరియు స్క్రీన్ ఎల్లప్పుడూ తప్పు లేని పరిస్థితుల్లో వెలిగించబడుతుంది; లోపాల విషయంలో (ఉదా. ఓవర్‌కరెంట్), ప్రదర్శన అలారం వలె మెరుస్తుంది. పారామిటరైజేషన్ సమయంలో, సంబంధిత ప్రోగ్రామ్ చేయబడిన అంశాల విలువలు ఇక్కడ ప్రదర్శించబడతాయి.

7 - సూచిక వివరణ

A>: ఓవర్‌కరెంట్ లోపం సంభవించినప్పుడు ఈ సూచిక వెలిగిపోతుంది.

V>: ఓవర్ వోల్టేజ్ లోపం సంభవించినప్పుడు ఈ సూచిక వెలిగిపోతుంది.

V<: తక్కువ వోల్టేజ్ లోపం సంభవించినప్పుడు ఈ సూచిక వెలిగిపోతుంది.

అవుట్: పరికరం అవుట్‌పుట్ ప్రారంభించినప్పుడు ఈ సూచిక వెలిగిపోతుంది.

వైరింగ్ రేఖాచిత్రం

గ్రిడ్ నుండి తటస్థ మరియు దశ వైర్లు తప్పనిసరిగా పరికరం యొక్క "ఇన్‌పుట్" వైపు "N" మరియు "L" టెర్మినల్‌లకు కనెక్ట్ చేయబడాలి.

పరికరం యొక్క "అవుట్‌పుట్" వైపున ఉన్న "N" మరియు "L" టెర్మినల్స్ నుండి అధిక వోల్టేజ్ మరియు అండర్ వోల్టేజ్ రక్షణ అవసరమయ్యే పరికరాల యొక్క తటస్థ మరియు దశ వైర్లు డ్రా చేయాలి.

కొలతలు
