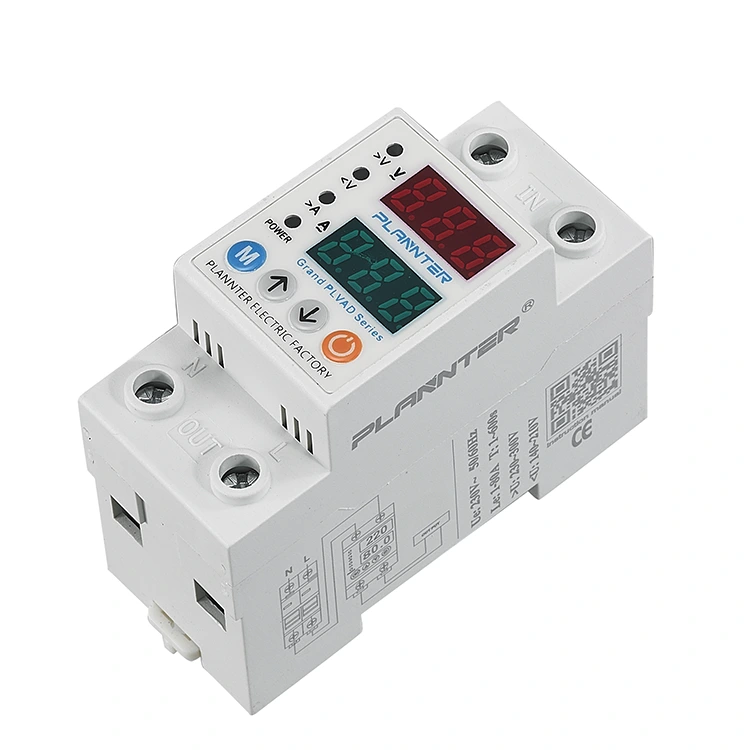

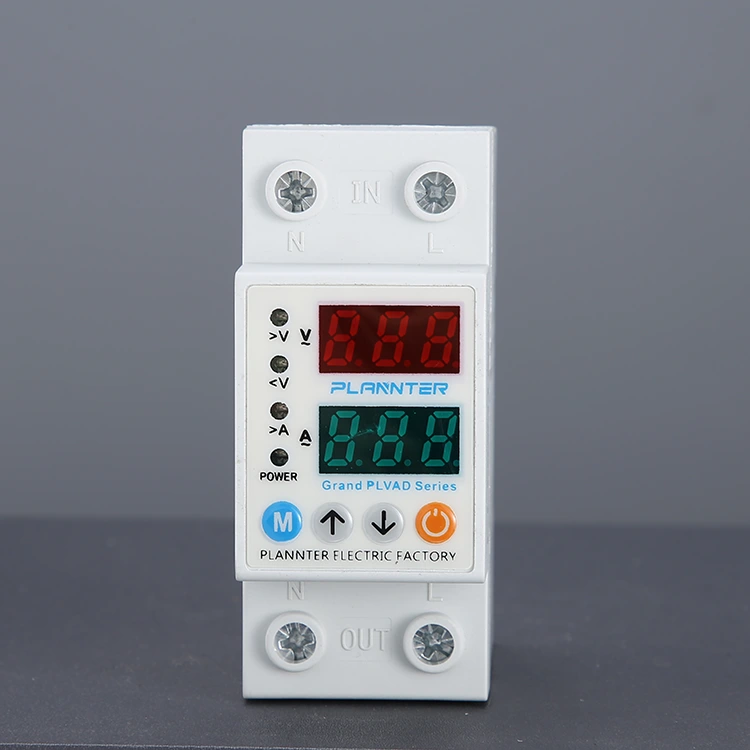

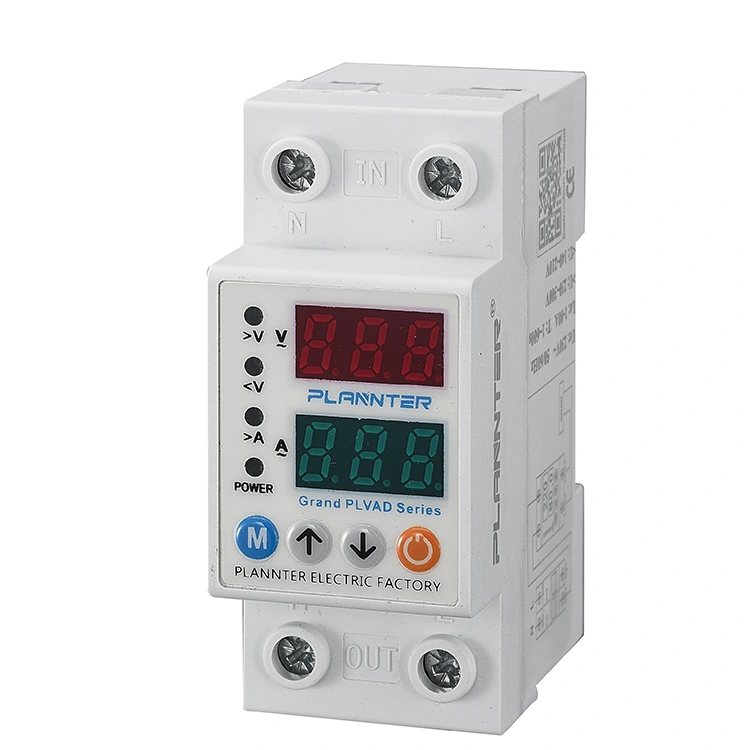

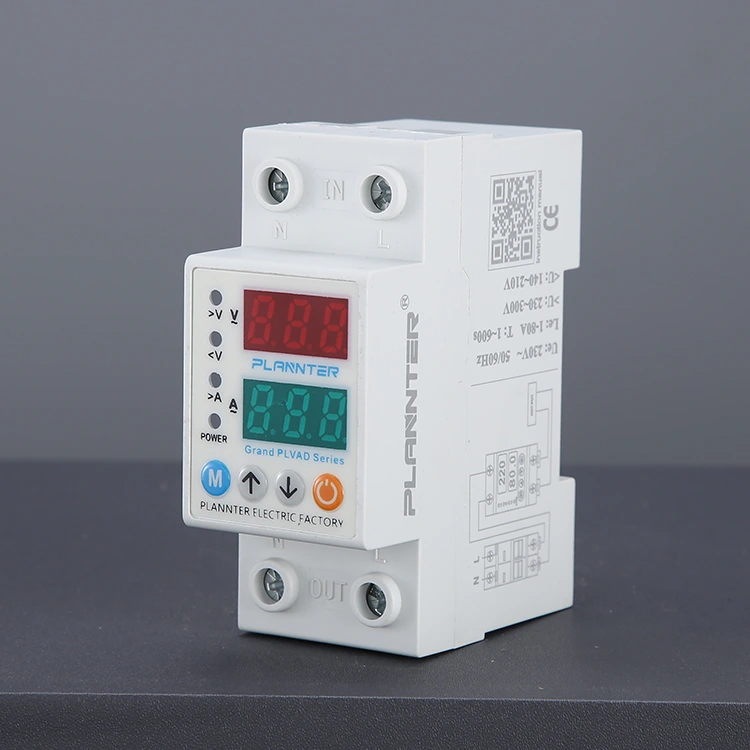

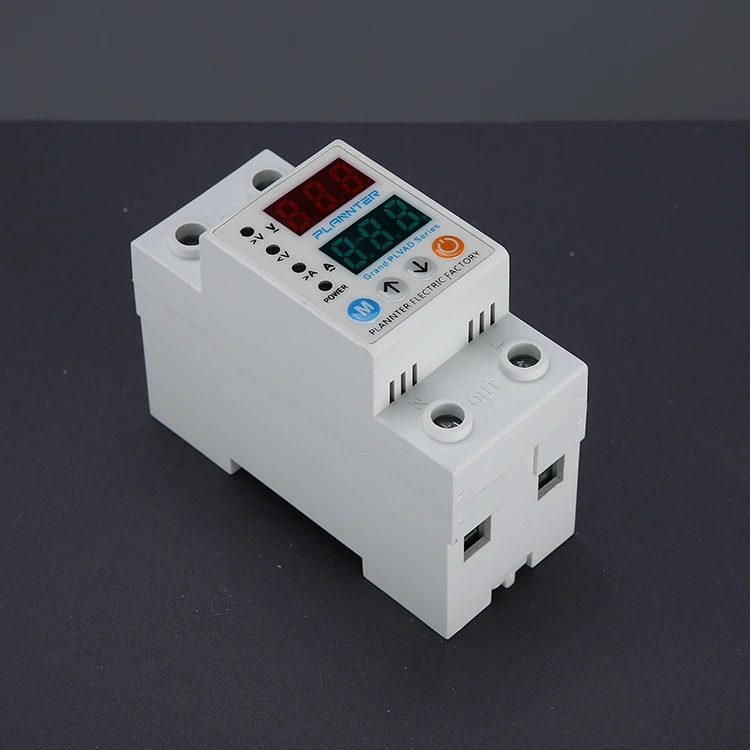

డ్యూయల్ డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్

సర్దుబాటు చేయగల వోల్టేజ్ ఎలక్ట్రికల్ సిస్టమ్‌లను ఓవర్-వోల్టేజ్, అండర్-వోల్టేజ్, ఓవర్-కరెంట్ మరియు అండర్ కరెంట్ నుండి వివిధ సిస్టమ్‌ల కోసం సోలార్ ఇన్‌స్టాలేషన్‌ల వంటి పరికరాల దెబ్బతినకుండా కాపాడుతుంది. పారిశ్రామిక, వాణిజ్య మరియు నివాస అనువర్తనాల కోసం నిజ-సమయ పర్యవేక్షణ మరియు రక్షణ వ్యవస్థను అందిస్తుంది. ఈ PUGAO (ప్లాంటర్ ఎలక్ట్రిక్) డ్యూయల్ డిస్‌ప్లే వోల్టేజ్ ప్రొటెక్టర్ డ్యూయల్ LED స్క్రీన్‌లను కలిగి ఉంది, ఇవి ఇన్‌పుట్ వోల్టేజ్ మరియు లోడ్ కరెంట్ యొక్క ఒక చూపులో వీక్షణను అందిస్తాయి. DIN రైలు మౌంటుతో స్థలాన్ని ఆదా చేస్తుంది మరియు సెటప్/అప్/డౌన్/మాన్యువల్ ఆన్/ఆఫ్ బటన్‌లను ఉపయోగించి సెటప్ చేయడం సులభం.

ఫీచర్లు

నియంత్రిత వోల్టేజ్/కరెంట్ ప్రొటెక్షన్: మేము అనుకూలీకరించదగిన ఓవర్-వోల్టేజీని సెట్ చేయవచ్చు ఉదా. >230V మరియు పవర్ హెచ్చుతగ్గుల కారణంగా ఎలక్ట్రికల్ సిస్టమ్‌ను నష్టాల నుండి పర్యవేక్షించడానికి మరియు రక్షించడానికి 63A థ్రెషోల్డ్‌ల వరకు ఓవర్-కరెంట్.

రియల్ టైమ్ డ్యూయల్ డిస్‌ప్లే స్క్రీన్: ఈ డ్యూయల్ డిస్‌ప్లే వోల్టేజ్ ప్రొటెక్టర్ వోల్టేజ్ 220V/230V మరియు ప్రస్తుత విలువలు రెండింటినీ పర్యవేక్షించే డిజిటల్ LED స్క్రీన్‌ను కలిగి ఉంది.

బహుళ సూచిక అలారాలు: ఎరుపు మరియు ఆకుపచ్చ LED లు స్పష్టంగా విద్యుత్ స్థితి, ఓవర్ వోల్టేజ్/ఓవర్ కరెంట్ మరియు అండర్ వోల్టేజ్/అండర్ కరెంట్ పరిస్థితులను సూచిస్తాయి, పారిశ్రామిక, వాణిజ్య మరియు నివాస అనువర్తనాల కోసం నిజ-సమయ పర్యవేక్షణ మరియు నమ్మకమైన సిస్టమ్ రక్షణను అందిస్తాయి.

డ్యూయల్ డిస్ప్లే వోల్టేజ్ ప్రొటెక్టర్ యొక్క విధులు ఏమిటి?

సర్క్యూట్ బ్రేకర్లు ప్రధానంగా షార్ట్ సర్క్యూట్‌లు మరియు ఓవర్‌లోడ్‌ల నుండి రక్షణను అందిస్తాయి-వోల్టేజ్ స్థాయిలతో సంబంధం లేకుండా-నిర్దిష్ట వోల్టేజ్-సంబంధిత సమస్యలను పరిష్కరించడానికి మీకు ప్రత్యేక పరికరాలు అవసరమైతే, PUGAO యొక్క డ్యూయల్ డిస్‌ప్లే వోల్టేజ్ ప్రొటెక్టర్ అనువైన ఎంపిక.

1. ఓవర్ వోల్టేజ్ ప్రొటెక్షన్

వోల్టేజ్ అకస్మాత్తుగా పెరిగినప్పుడు-ఉదాహరణకు, విరిగిన తటస్థ వైర్ కారణంగా వోల్టేజ్ 380Vకి ఆకాశాన్ని తాకేలా చేస్తే-వోల్టేజ్ ప్రీసెట్ థ్రెషోల్డ్‌ను మించిన క్షణంలో పరికరం తక్షణమే విద్యుత్ సరఫరాను నిలిపివేస్తుంది, తద్వారా విద్యుత్ ఉపకరణాలు దెబ్బతినకుండా లేదా కాలిపోకుండా నిరోధిస్తుంది.

2. అండర్ వోల్టేజ్ రక్షణ

వోల్టేజ్ చాలా తక్కువగా పడిపోయినప్పుడు-ఉదాహరణకు గరిష్ట విద్యుత్ వినియోగ వ్యవధిలో 170V కంటే తక్కువగా పడిపోతుంది-పరికరం స్వయంచాలకంగా శక్తిని డిస్‌కనెక్ట్ చేస్తుంది. ఇది తగినంత వోల్టేజ్‌లో ఆపరేషన్ కారణంగా మోటారు నడిచే ఉపకరణాలు వేడెక్కడం మరియు కాలిపోవడం నుండి నిరోధిస్తుంది.

3. ఓవర్ కరెంట్ ప్రొటెక్షన్

PUGAO యొక్క ఉత్పత్తులు అధునాతనమైనవి మరియు అత్యంత విశ్వసనీయమైనవి, సమీకృత ప్రస్తుత పర్యవేక్షణ సామర్థ్యాలను కలిగి ఉంటాయి. కరెంట్ ప్రీసెట్ థ్రెషోల్డ్‌ని మించి ఉంటే, పరికరం రక్షణను అందించడానికి ట్రిప్ అవుతుంది.

4. ఆటోమేటిక్ రికవరీ

వోల్టేజ్ సాధారణ స్థాయికి తిరిగి వచ్చిన తర్వాత, వోల్టేజ్ ప్రొటెక్టర్ స్వల్ప ఆలస్యం తర్వాత స్వయంచాలకంగా శక్తిని పునరుద్ధరిస్తుంది, మాన్యువల్ జోక్యం అవసరం లేదు.

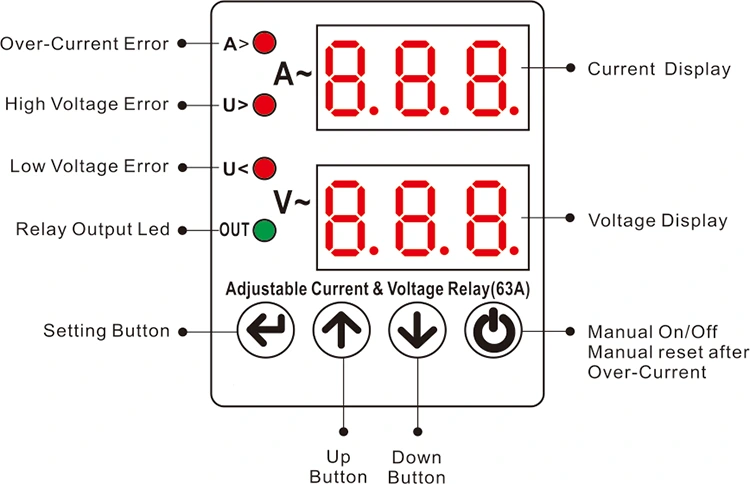

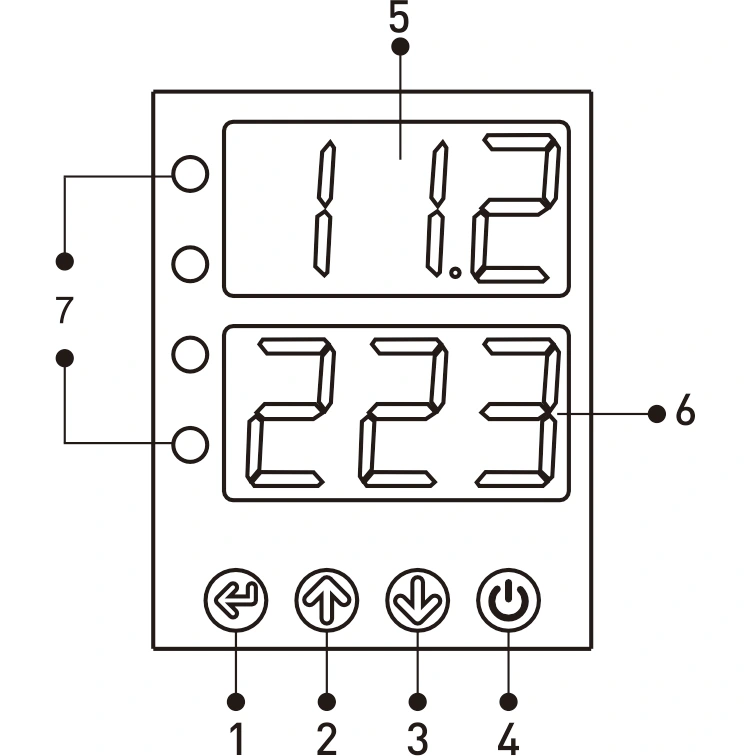

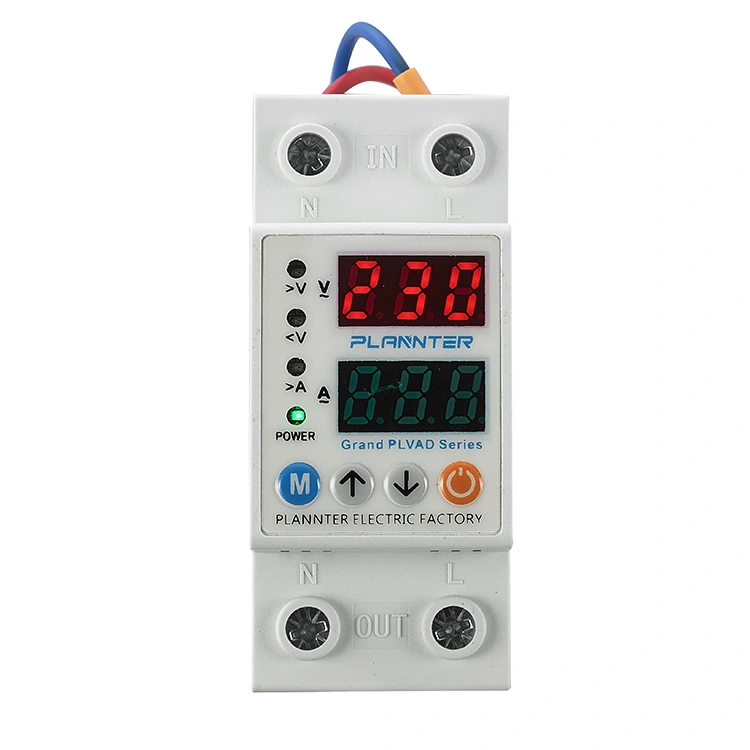

ప్రదర్శన మరియు బటన్లు

1 - SET బటన్: సెటప్‌లో అధిక/తక్కువ వోల్టేజ్ సెట్టింగ్ విలువలు, లోపాలు మొదలైనవాటిని సెట్ చేయడం లేదా మార్చడం కోసం ఓవర్‌కరెంట్ విలువ.

2 - UP బటన్: కావలసిన విలువను పెంచుతుంది.

3 - డౌన్ బటన్: కావలసిన విలువను తగ్గిస్తుంది.

4 - మాన్యువల్ ఆన్/ఆఫ్ బటన్: పరికరం అవుట్‌పుట్‌ను ఆఫ్ చేయడానికి ఉపయోగించబడుతుంది. ఈ స్థితిలో ఉంటే, స్క్రీన్ "ఆఫ్" చూపుతుంది మరియు పరికరం దానికదే రీసెట్ చేయబడదు. పరికరం లోపభూయిష్టంగా లేకుంటే, ఈ బటన్‌ను మళ్లీ నొక్కడం వలన పరికరం ఆన్ చేయబడి, దాన్ని మళ్లీ ఉపయోగిస్తుంది.

5 - ప్రస్తుత ప్రదర్శన

మొదటి ప్రదర్శన సమూహం: సాధారణ ఆపరేషన్ సమయంలో, ఇన్పుట్ వోల్టేజ్ ఇక్కడ చూపబడుతుంది; తప్పు లేని పరిస్థితుల్లో, స్క్రీన్ ఎల్లప్పుడూ వెలిగిపోతుంది; అధిక లేదా తక్కువ వోల్టేజ్ కారణంగా లోపాల సమయంలో, ప్రదర్శన మెరుస్తుంది. ప్రోగ్రామింగ్ సమయంలో, డిస్‌ప్లే ఓవర్‌కరెంట్, హై వోల్టేజ్/లో వోల్టేజ్, ఫాల్ట్ వెయిట్, రీసెట్ వెయిట్ సెట్ విలువలు వంటి సంబంధిత ప్రోగ్రామ్ యొక్క విలువలను చూపుతుంది.

6 - వోల్టేజ్ డిస్ప్లే

రెండవ ప్రదర్శన సమూహం: సాధారణ ఆపరేషన్ సమయంలో, ఇది ప్రస్తుత విలువను ప్రదర్శిస్తుంది; తప్పు లేని స్థితిలో, స్క్రీన్ వెలుగుతూనే ఉంటుంది; ఓవర్‌కరెంట్ ఫాల్ట్‌లో, స్క్రీన్ మెరుస్తుంది. ప్రోగ్రామింగ్ సమయంలో, ఇది సంబంధిత ప్రోగ్రామ్ విలువను ప్రదర్శిస్తుంది.

7 - LED లు:

A>: ఓవర్‌కరెంట్ ఫాల్ట్ సమయంలో ప్రకాశిస్తుంది.

V>: అధిక వోల్టేజ్ లోపం సమయంలో ప్రకాశిస్తుంది.

V<: తక్కువ వోల్టేజ్ లోపం సమయంలో ప్రకాశిస్తుంది.

అవుట్: పరికరం అవుట్‌పుట్ అవుతున్నప్పుడు ప్రకాశిస్తుంది.

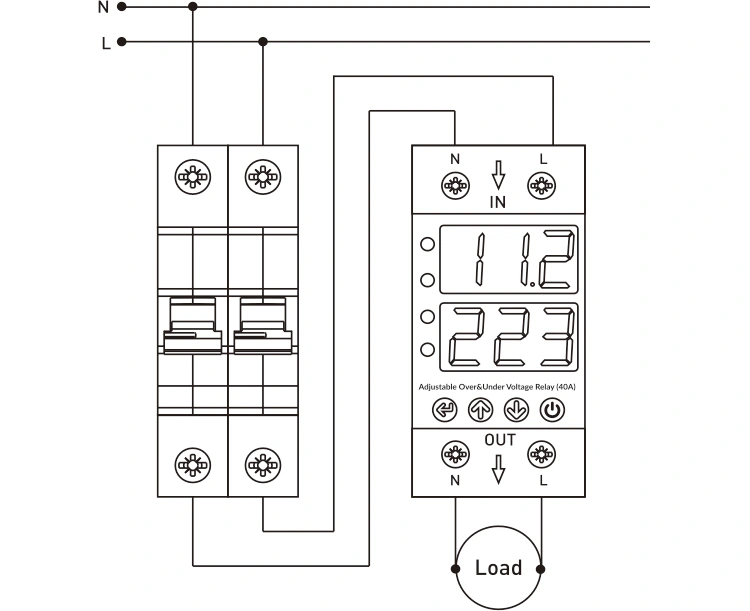

కనెక్షన్ రేఖాచిత్రం

విద్యుత్ సరఫరా నుండి తటస్థ మరియు దశ వైర్లు తప్పనిసరిగా పరికరం యొక్క "ఇన్‌పుట్" విభాగంలో "N" మరియు "L" టెర్మినల్‌లకు కనెక్ట్ చేయబడాలి.

అధిక వోల్టేజ్ మరియు అండర్ వోల్టేజ్ రక్షణ అవసరమయ్యే పరికరాల కోసం, పరికరం యొక్క "అవుట్‌పుట్" విభాగంలో "N" మరియు "L" టెర్మినల్స్ నుండి న్యూట్రల్ మరియు ఫేజ్ వైర్లు కనెక్ట్ చేయబడాలి.

అప్లికేషన్ దృశ్యాలు

తరచుగా అడిగే ప్రశ్నలు

ప్ర: వోల్టేజ్ ట్రిప్ పరిమితులను నేను మాన్యువల్‌గా సర్దుబాటు చేయవచ్చా?

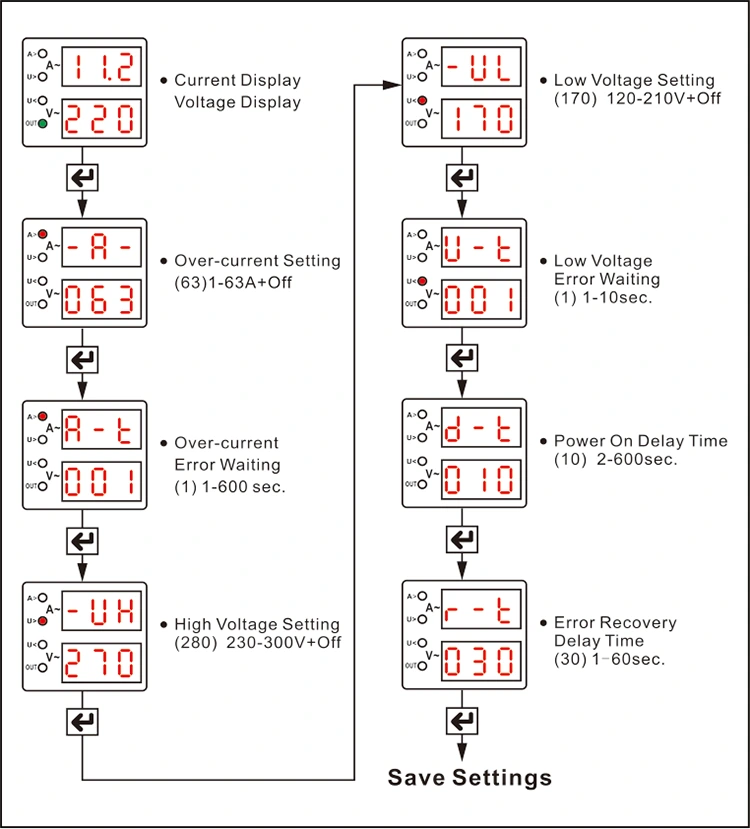

జ: అవును. PUGAO ఉత్పత్తుల యొక్క ప్రధాన ప్రయోజనాల్లో ఇది ఒకటి. నియంత్రణ ప్యానెల్‌లోని సర్దుబాటు బటన్‌లను ఉపయోగించి మీరు క్రింది పారామితులను మాన్యువల్‌గా సర్దుబాటు చేయవచ్చు:

ఓవర్-వోల్టేజ్ రక్షణ థ్రెషోల్డ్

అండర్-వోల్టేజ్ రక్షణ థ్రెషోల్డ్

ఓవర్-కరెంట్ రక్షణ థ్రెషోల్డ్

రికవరీ ఆలస్యం సమయం

నిర్దిష్ట కాన్ఫిగరేషన్ దశల కోసం, దయచేసి ఉత్పత్తితో చేర్చబడిన ఆపరేషన్ మాన్యువల్‌ని చూడండి.

ప్ర: విద్యుత్ సరఫరాను కనెక్ట్ చేసిన వెంటనే స్క్రీన్ ఎందుకు వెలుగుతుంది, అయితే వెంటనే లోడ్‌కు విద్యుత్ పంపిణీ చేయబడదు?

A: దయచేసి ఏవైనా నంబర్‌లు ఫ్లాషింగ్ అవుతున్నాయా లేదా కౌంట్‌డౌన్ ప్రోగ్రెస్‌లో ఉందో లేదో చూడటానికి స్క్రీన్‌ని తనిఖీ చేయండి. ప్రొటెక్టర్ ఆలస్యంగా ప్రారంభమయ్యే ఫంక్షన్ సక్రియంగా ఉందని ఇది సూచిస్తుంది.

పర్పస్: పవర్ గ్రిడ్ నిర్వహణ లేదా పునరుద్ధరణ తర్వాత వెంటనే సంభవించే ఆకస్మిక కరెంట్ సర్జ్‌ల వల్ల ఎలక్ట్రికల్ ఉపకరణాలు దెబ్బతినకుండా నిరోధించడం.

సిఫార్సు: మీరు కనెక్షన్‌పై తక్షణమే పవర్ డెలివరీ చేయాలనుకుంటే, మీరు రికవరీ ఆలస్యం సమయాన్ని దాని కనీస విలువకు సెట్ చేయవచ్చు; అయినప్పటికీ, ఉపకరణ భద్రత దృష్ట్యా, కొంత ఆలస్యం వ్యవధిని నిర్వహించాలని మేము సిఫార్సు చేస్తున్నాము.
