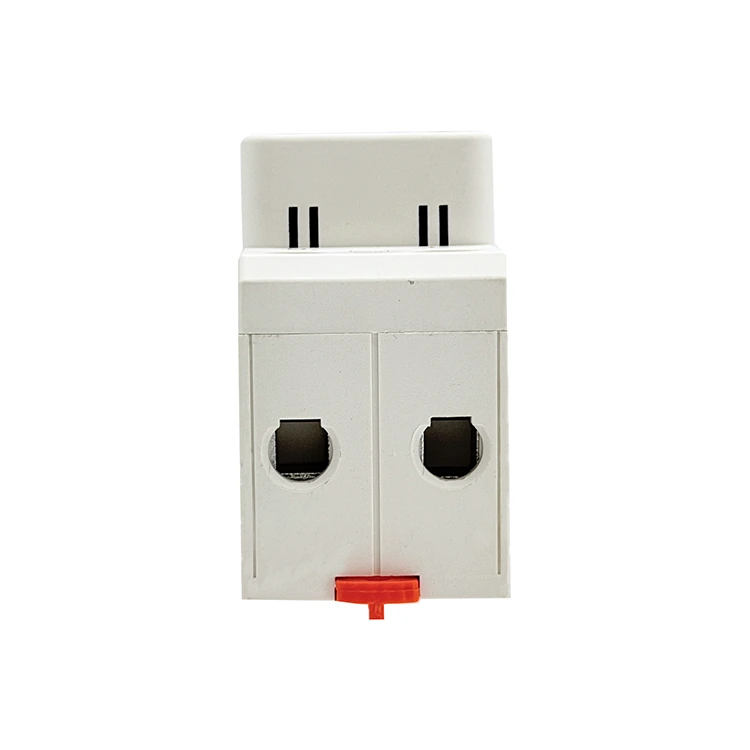

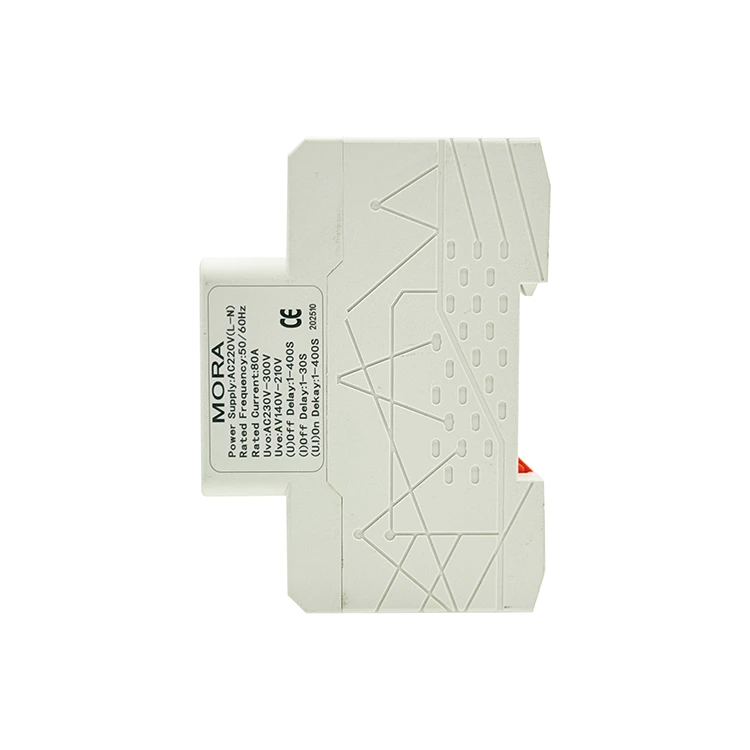

2P ఆటో రీకనెక్ట్ వోల్టేజ్ ప్రొటెక్టర్ టైప్ M ట్రిపుల్ డిస్‌ప్లే

రిమోట్ ఇన్‌ఫ్రాస్ట్రక్చర్ కోసం స్విచ్‌గేర్‌ను సోర్సింగ్ చేసే ప్రొక్యూర్‌మెంట్ టీమ్‌లకు సిస్టమ్ అప్‌టైమ్‌ను పెంచడానికి తాత్కాలిక పవర్ ఫాల్ట్‌ల నుండి ఆటోమేటిక్‌గా కోలుకునే స్మార్ట్ ప్రొటెక్షన్ మాడ్యూల్స్ అవసరం. Pugao (Mora) రూపొందించిన మరియు నిర్మించబడిన, అధిక-పనితీరు గల 2P ఆటో రీకనెక్ట్ వోల్టేజ్ ప్రొటెక్టర్ టైప్ M ట్రిపుల్ డిస్‌ప్లే ప్రత్యేకంగా ఈ గమనింపబడని అప్లికేషన్‌ల కోసం రూపొందించబడింది. ప్రాథమిక మాన్యువల్-రీసెట్ రిలేలను దాటి, ఈ పరికరం ట్రిప్ తర్వాత గ్రిడ్ పరిస్థితులను పర్యవేక్షించే తెలివైన ఆటో-రీక్లోజింగ్ అల్గారిథమ్‌ను కలిగి ఉంది. సెట్ కౌంట్‌డౌన్ వ్యవధిలో యుటిలిటీ వోల్టేజ్ సురక్షిత పారామితులలో స్థిరీకరించబడిన తర్వాత, అంతర్గత మోటారు-ఆధారిత యంత్రాంగం స్వయంచాలకంగా సర్క్యూట్‌ను మూసివేస్తుంది, దిగువ టెలికాం శ్రేణులు, భద్రతా నెట్‌వర్క్‌లు లేదా వాతావరణ పర్యవేక్షణ వ్యవస్థలకు శక్తిని పునరుద్ధరిస్తుంది.

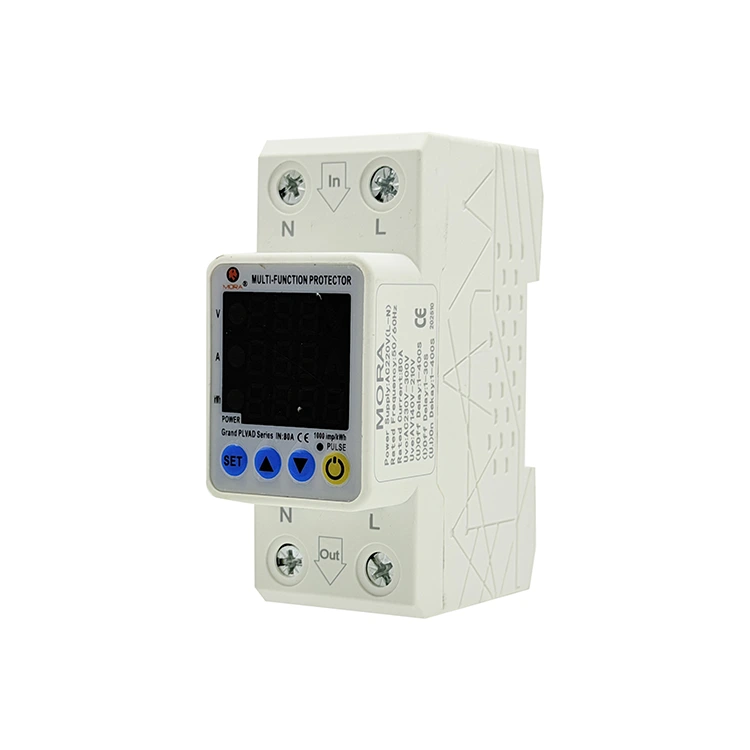

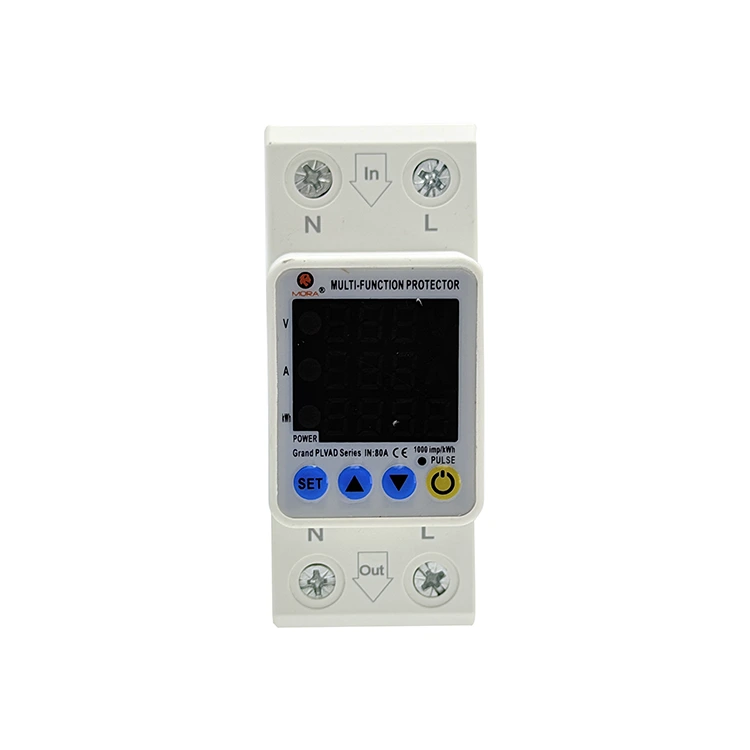

ఫాల్ట్ కౌంటర్ ఇంటిగ్రేషన్‌తో ట్రిపుల్-విండో అర్రే

మల్టీ-డైమెన్షనల్ డేటా సింక్రోనస్ డిస్‌ప్లే: 2P ఆటో రీకనెక్ట్ వోల్టేజ్ ప్రొటెక్టర్ టైప్ M ట్రిపుల్ డిస్‌ప్లే రియల్ టైమ్ వోల్టేజ్, రియల్ టైమ్ కరెంట్ మరియు క్యుములేటివ్ ఫాల్ట్ టైమ్‌లను వరుసగా అందిస్తుంది, స్పష్టమైన డేటా వర్గీకరణ మరియు సర్క్యూట్ ఆపరేటింగ్ స్థితిపై ఒక-స్క్రీన్ పూర్తి అవగాహనతో.

పరిమాణాత్మక తప్పు ముందస్తు హెచ్చరిక: అంతర్నిర్మిత ఫాల్ట్ కౌంటర్ ఆపరేషన్ సైకిల్‌లో ఓవర్‌వోల్టేజ్ మరియు ఓవర్‌కరెంట్ ట్రిప్‌ల సంఖ్యను రికార్డ్ చేయగలదు. నిర్వహణ సిబ్బంది ఆన్-సైట్ గ్రిడ్ యొక్క స్థిరత్వాన్ని మరియు ఫాల్ట్ డేటా ద్వారా డౌన్‌స్ట్రీమ్ పరికరాల వృద్ధాప్య స్థితిని అంచనా వేయవచ్చు, అంచనా నిర్వహణను గ్రహించవచ్చు.

కోర్ ఉత్పత్తి ప్రయోజనాలు

రిమోట్ O&M ట్రక్ రోల్స్‌ను తొలగించండి

• రిమోట్ నిర్వహణ నొప్పి పాయింట్లను పరిష్కరించండి: సెల్యులార్ బేస్ స్టేషన్లు, పర్వత వాతావరణ స్టేషన్లు మరియు గమనింపబడని పంప్ స్టేషన్‌ల కోసం, తాత్కాలిక గ్రిడ్ హెచ్చుతగ్గులు సాంప్రదాయ రక్షణ రిలేలను ట్రిప్ చేయడానికి మరియు షట్ డౌన్ చేయడానికి కారణమవుతాయి, అధిక సమయం మరియు లేబర్ ఖర్చులతో మాన్యువల్ ఆన్-సైట్ రీసెట్ అవసరం.

• సిస్టమ్ సమయ వ్యవధిని పెంచండి: పూర్తి-ప్రాసెస్ ఆటోమేటిక్ ఫాల్ట్ మానిటరింగ్, స్టెబిలిటీ జడ్జిమెంట్ మరియు మెకానికల్ రీక్లోజింగ్ రికవరీని గ్రహిస్తుంది. తాత్కాలిక గ్రిడ్ క్రమరాహిత్యాల కోసం, 2P ఆటో రీకనెక్ట్ వోల్టేజ్ ప్రొటెక్టర్ టైప్ M ట్రిపుల్ డిస్‌ప్లే స్వతంత్రంగా మానవ ప్రమేయం లేకుండా పవర్ రికవరీని పూర్తి చేస్తుంది, O&M ఖర్చులను బాగా తగ్గిస్తుంది మరియు పరికరాల నిరంతర ఆపరేషన్ రేటును మెరుగుపరుస్తుంది.

సర్దుబాటు రీక్లోజింగ్ సైకిల్ & ఇంటెలిజెంట్ సేఫ్టీ లాకౌట్

• ఫాల్ట్ సెకండరీ డ్యామేజీని నిరోధించండి: శాశ్వత షార్ట్-సర్క్యూట్ లోపాల కోసం, పదేపదే రీక్లోజ్ చేయడం వల్ల లైన్లు మరియు పరికరాలకు ఉష్ణ నష్టం జరుగుతుంది. 2P ఆటో రీకనెక్ట్ వోల్టేజ్ ప్రొటెక్టర్ టైప్ M ట్రిపుల్ డిస్‌ప్లే గరిష్ట రీక్లోజింగ్ ప్రయత్నాల అనుకూల సెట్టింగ్‌కు మద్దతు ఇస్తుంది.

• ఆటోమేటిక్ సేఫ్టీ లాకౌట్: ప్రీసెట్ రీక్లోజింగ్ టైమ్‌లు అయిపోయినప్పుడు మరియు లోపం ఇప్పటికీ ఉన్నప్పుడు, సిస్టమ్ మోటార్ డ్రైవ్ మెకానిజంను లాక్ చేస్తుంది, ఫాల్ట్ అలారాన్ని ట్రిగ్గర్ చేస్తుంది మరియు ప్రమాదకరమైన సైక్లిక్ స్విచింగ్‌ను నివారించడానికి సర్క్యూట్‌ను ఐసోలేట్‌గా ఉంచుతుంది.

సాంకేతిక పనితీరు పారామితులు

• రేట్ చేయబడిన ఆపరేటింగ్ ప్రస్తుత ఎంపికలు: 40A / 63A నిరంతర లోడ్ రేటింగ్

• ఆటో-రిక్లోజింగ్ సమయం సర్దుబాటు: 1 సెకను నుండి 900 సెకన్ల గరిష్ట పరిధి

• గరిష్ట నిరంతర రీక్లోజింగ్ సైకిల్‌లు: లాకౌట్‌కు ముందు 1 నుండి 30 కాన్ఫిగర్ చేయదగిన ప్రయత్నాలు

• వోల్టేజ్ ట్రాకింగ్ ఖచ్చితత్వం / ప్రస్తుత పరిధి: ±1% వ్యత్యాసం / 0.5A నుండి 63A డైనమిక్ రీడౌట్

• టెర్మినల్ క్రాస్-సెక్షన్ కెపాసిటీ: 25mm² వరకు సాలిడ్ / 16mm² వరకు ఫెర్రుల్‌తో స్ట్రాండెడ్ (M5 క్లాంప్)

• చట్రం విద్యుద్వాహక బలం: 2.5kV ఆడిట్ చేయబడిన ఇన్సులేషన్ అవరోధం

• వర్తింపు & ధృవపత్రాలు: CE సర్టిఫైడ్, RoHS కంప్లైంట్, EN 60947-1 నిర్మాణ ప్రమాణాలకు అనుగుణంగా

తరచుగా అడిగే ప్రశ్నలు

Q: గ్రిడ్ పూర్తిగా 0Vకి పడిపోతే, దిగువ గేర్‌ను రక్షించడానికి మోటార్‌కు తగినంత అవశేష శక్తి ఉందా?

జ: అవును. ఇండస్ట్రియల్ హై-కెపాసిటీ ఎనర్జీ స్టోరేజ్ కెపాసిటర్ బ్యాంక్‌తో అమర్చబడి, అకస్మాత్తుగా టోటల్ గ్రిడ్ బ్లాక్ అవుట్ అయినప్పుడు, నిల్వ చేయబడిన ఎలక్ట్రిక్ ఎనర్జీ గేర్ మోటార్ మెకానిజమ్‌ని తక్షణ ట్రిప్ యాక్షన్‌ని పూర్తి చేయగలదు, కాంటాక్ట్‌లను తెరిచి సురక్షితంగా లాక్ చేసేలా చేస్తుంది, కంట్రోల్ పవర్ పూర్తిగా అయిపోయేలోపు లోడ్ సైడ్ పవర్ లీకేజీ లేకుండా చూసుకుంటుంది.

ప్ర: నిరంతర గ్రిడ్ లోపాల కింద గరిష్ట రీక్లోజింగ్ పరిమితిని చేరుకున్నప్పుడు ఏమి జరుగుతుంది?

A: శాశ్వత సర్క్యూట్ లోపాలను ఎదుర్కొన్నప్పుడు, గ్రిడ్ రికవరీ లేకుండా ప్రీసెట్ రీక్లోజింగ్ ప్రయత్నాలను పూర్తి చేసిన తర్వాత, 2P ఆటో రీకనెక్ట్ వోల్టేజ్ ప్రొటెక్టర్ టైప్ M ట్రిపుల్ డిస్‌ప్లే ఆటోమేటిక్‌గా మోటార్ డ్రైవింగ్ ఫంక్షన్‌ను లాక్ చేస్తుంది, అన్ని ఆటోమేటిక్ రీక్లోజింగ్ చర్యలను నిలిపివేస్తుంది మరియు సర్క్యూట్‌ను తెరిచి ఉంచుతుంది. ఇది ఫల్టీ సర్క్యూట్‌లలోకి అంతులేని సైక్లిక్ మారడాన్ని నివారిస్తుంది, అంతర్గత యాంత్రిక నిర్మాణాలు మరియు దిగువ లైన్‌లను థర్మల్ డ్యామేజ్ నుండి రక్షిస్తుంది మరియు మాన్యువల్ ట్రబుల్‌షూటింగ్ మరియు పునరుద్ధరించడానికి రీసెట్ చేయడం అవసరం.

Q: నియంత్రిక శాశ్వత షార్ట్ సర్క్యూట్‌ల నుండి తాత్కాలిక ఉప్పెనలను ఎలా వేరు చేస్తుంది?

A: సిస్టమ్ వోల్టేజ్ సెన్సింగ్ మరియు కరెంట్ శాంప్లింగ్ డ్యూయల్ డిటెక్షన్ మెకానిజంను అనుసంధానిస్తుంది. రీక్లోజింగ్ డిటెక్షన్ సమయంలో, గ్రిడ్ వోల్టేజ్ స్థిరంగా ఉండి, తక్షణమే పెద్ద కరెంట్ స్పైక్ ఉత్పన్నమైతే, MCU వెంటనే దానిని శాశ్వత షార్ట్-సర్క్యూట్ ఫాల్ట్‌గా నిర్ధారిస్తుంది, రీక్లోజింగ్ ఆలస్యాన్ని అమలు చేయకుండా తక్షణ ట్రిప్పింగ్‌ను ప్రేరేపిస్తుంది మరియు అధిక-కరెంట్ ఇంపాక్ట్ డ్యామేజ్ నుండి అంతర్గత మార్పిడి నిర్మాణాన్ని రక్షిస్తుంది.
