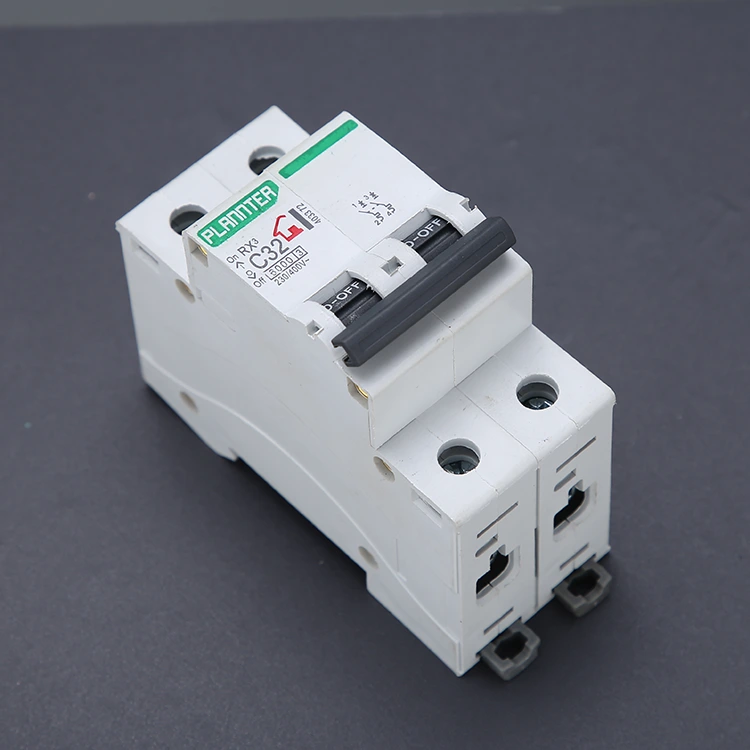

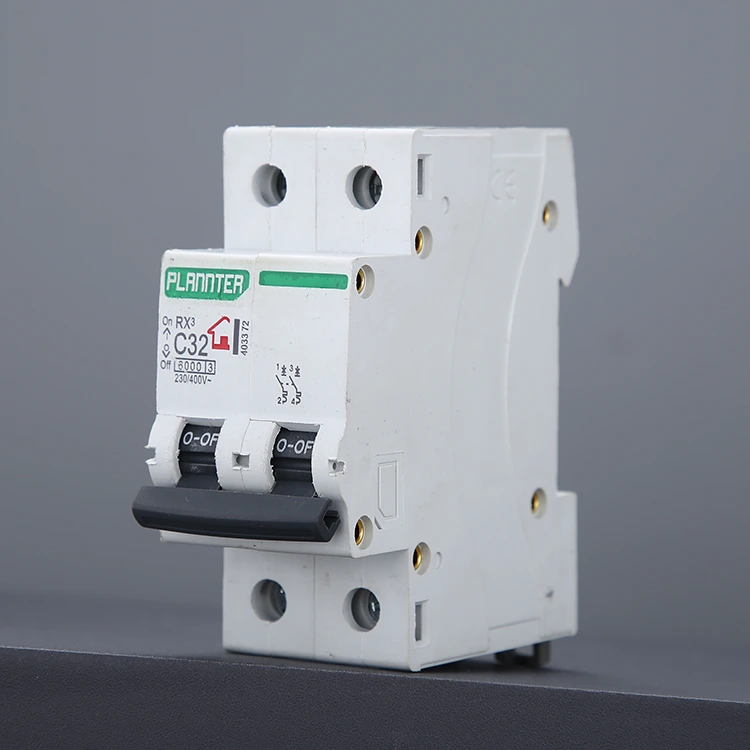

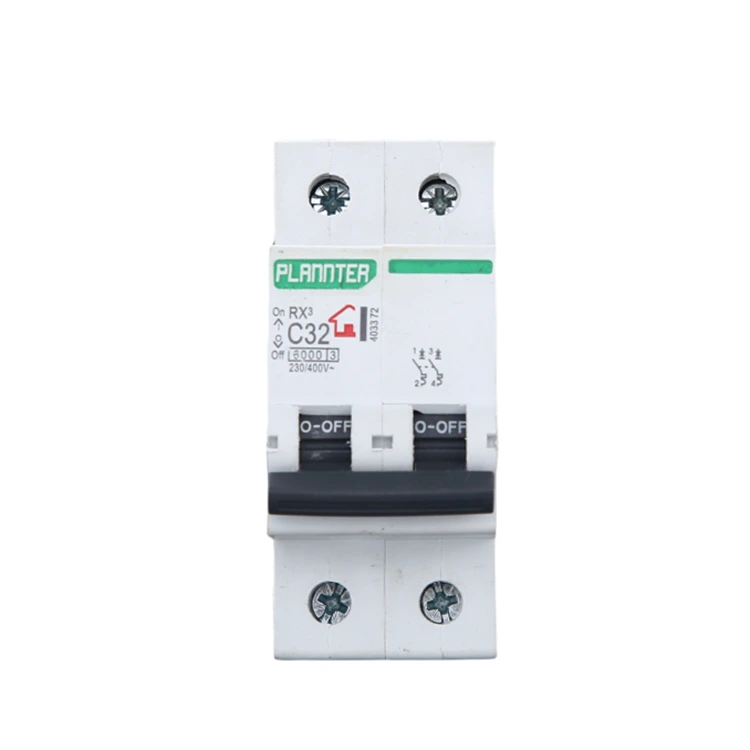

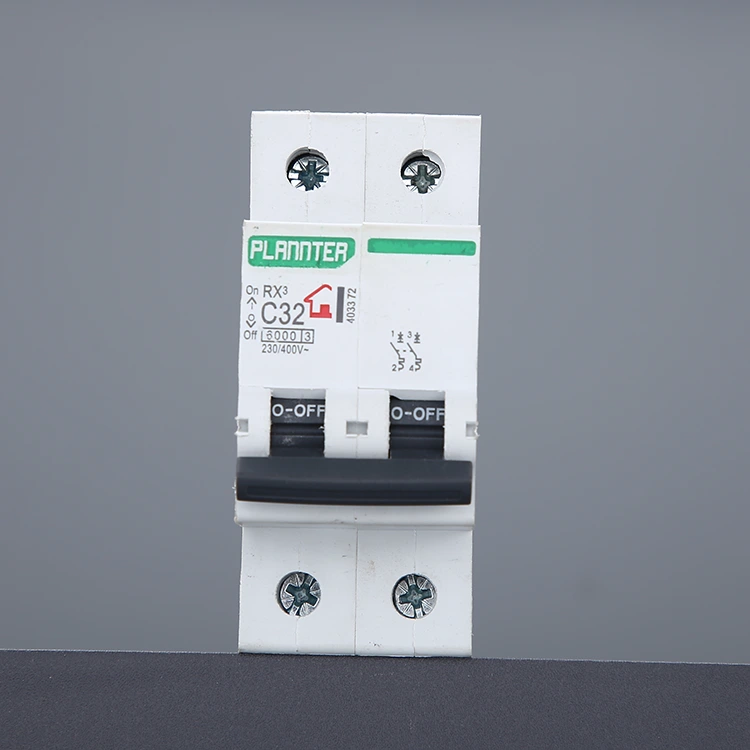

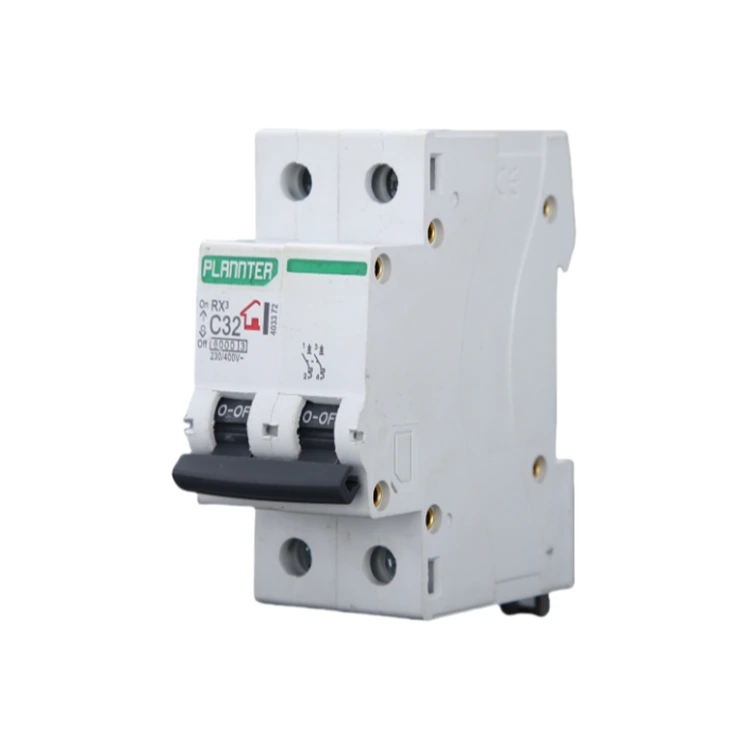

DZ47 ఎయిర్-స్విచ్ సర్క్యూట్ బ్రేకర్

అధిక నాణ్యత గల DZ47 ఎయిర్-స్విచ్ సర్క్యూట్ బ్రేకర్‌ను PUGAO (ప్లాంటర్ ఎలక్ట్రిక్) ఫ్యాక్టరీ అందిస్తోంది, ఇది AC సర్క్యూట్‌లలో ఉపయోగించే ఒక రకమైన విద్యుత్ రక్షణ పరికరం, రెండు స్వతంత్ర స్తంభాలతో, అదే సమయంలో సర్క్యూట్‌లోని ఫైర్ వైర్ మరియు జీరో వైర్‌ను కత్తిరించే సామర్థ్యాన్ని కలిగి ఉంటుంది. ఇది అంతర్నిర్మిత థర్మల్ మాగ్నెటిక్ స్ట్రిప్పింగ్ మెకానిజం లేదా ఎలక్ట్రానిక్ స్ట్రిప్పింగ్ మెకానిజం ద్వారా నిజ సమయంలో సర్క్యూట్‌లో ప్రస్తుత మార్పును పర్యవేక్షిస్తుంది మరియు సర్క్యూట్ ఓవర్‌లోడ్ అయినప్పుడు, షార్ట్-సర్క్యూట్ అయినప్పుడు మరియు ఇతర అసాధారణ పరిస్థితులలో, DZ47 ఎయిర్-స్విచ్ సర్క్యూట్ బ్రేకర్ త్వరగా మరియు స్వయంచాలకంగా డిస్‌కనెక్ట్ చేయబడి, విద్యుత్ సరఫరాను కత్తిరించడానికి, ఇతర పరికరాలకు హానిని నివారించవచ్చు. CE, CCC మరియు ISO9001 సర్టిఫికేట్‌లకు అనుగుణంగా ఉండాలి.

పని సూత్రం

DZ47 ఎయిర్-స్విచ్ సర్క్యూట్ బ్రేకర్ అనేది అత్యంత ప్రామాణికమైన ఉత్పత్తి. PUGAO యొక్క పరిపక్వ తయారీ ప్రక్రియ మరియు అధునాతన సాంకేతికత మూడు ప్రధాన ఆపరేటింగ్ సూత్రాలను ఉపయోగిస్తాయి: థర్మల్ ట్రిప్పింగ్, మాగ్నెటిక్ ట్రిప్పింగ్ మరియు ఎయిర్ ఆర్క్ ఆర్క్. మా ఉత్పత్తులు ప్రపంచవ్యాప్తంగా వేలాది విద్యుత్ వ్యవస్థలకు నమ్మకమైన రక్షణను అందిస్తాయి.

1. థర్మల్ ట్రిప్

సర్క్యూట్ బ్రేకర్ థర్మల్ విస్తరణ యొక్క విభిన్న గుణకాలతో రెండు లోహాలతో కూడిన ద్విలోహ స్ట్రిప్‌ను కలిగి ఉంటుంది. సర్క్యూట్ కరెంట్ రేట్ చేయబడిన విలువను మించిపోయినప్పటికీ ఇంకా షార్ట్-సర్క్యూట్ స్థాయికి చేరుకోనప్పుడు, కరెంట్ ద్వారా ఉత్పన్నమయ్యే వేడి ద్విలోహ స్ట్రిప్‌ను ఒక వైపుకు వంగేలా చేస్తుంది.

ముందుగా అమర్చిన కోణానికి వంగిన తర్వాత, అది యాంత్రిక అనుసంధానాన్ని ప్రేరేపిస్తుంది, దీని వలన సర్క్యూట్ బ్రేకర్ ట్రిప్ అవుతుంది. 14 సంవత్సరాల సంచిత కాలిబ్రేషన్ అనుభవంతో, మా బైమెటాలిక్ స్ట్రిప్ అధిక స్వచ్ఛత కలిగిన పదార్థంతో తయారు చేయబడింది, దీని ఫలితంగా ప్రస్తుత హెచ్చుతగ్గులకు సున్నితమైన మరియు స్థిరమైన ప్రతిస్పందన లభిస్తుంది.

2. మాగ్నెటిక్ ట్రిప్

సర్క్యూట్ బ్రేకర్‌లో విద్యుదయస్కాంత కాయిల్ ఉంటుంది. షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, కరెంట్ తక్షణమే సాధారణ విలువ కంటే చాలా రెట్లు లేదా పదుల రెట్లు పెరుగుతుంది. ఈ అపారమైన కరెంట్ కాయిల్‌లో శక్తివంతమైన అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, పిస్టన్ వంటి విద్యుదయస్కాంత ఆర్మేచర్‌ను తక్షణమే ఆకర్షిస్తుంది.

ఆర్మేచర్ నేరుగా ట్రిప్పింగ్ మెకానిజంపై ప్రభావం చూపుతుంది, మిల్లీసెకండ్-స్థాయి తక్షణ పవర్ కట్-ఆఫ్‌ను సాధిస్తుంది.

మా ఫ్యాక్టరీ అధిక-ఫ్రీక్వెన్సీ కరెంట్ ఇంపాక్ట్‌లో మెకానిజం జామ్ లేదా విఫలం కాకుండా చూసేందుకు అధిక-వాహకత రాగిని మరియు పూర్తిగా ఆటోమేటెడ్ స్పాట్ వెల్డింగ్ ప్రక్రియను ఉపయోగిస్తుంది.

3. ఆర్క్ ఆర్పివేయడం వ్యవస్థ

కాంటాక్ట్‌లు విడిపోయిన వెంటనే, అధిక-వోల్టేజ్ కరెంట్ గాలిని విచ్ఛిన్నం చేస్తుంది, అధిక-ఉష్ణోగ్రత ఆర్క్‌ను ఉత్పత్తి చేస్తుంది, ఇది ప్రత్యేకంగా రూపొందించిన ఆర్క్-ఆర్క్-పీల్చే గదిలోకి లాగబడుతుంది. మెటల్ గ్రిడ్‌ల యొక్క బహుళ పొరలు ఆర్క్‌ను అనేక చిన్న భాగాలుగా విభజిస్తాయి, కాలిన పరిచయాలను నిరోధించడానికి వేగంగా చల్లబరుస్తుంది మరియు చల్లారు.

మా DZ47 సిరీస్ ఆర్క్-పీడించే గ్రిడ్ యొక్క అమరిక సాంద్రతను ఆప్టిమైజ్ చేస్తుంది, తరచుగా ట్రిప్పింగ్ పరిస్థితులలో కూడా అంతర్గత భాగాలను సమర్థవంతంగా రక్షిస్తుంది.

సాంకేతిక ప్రయోజనాలు

PUGAO యొక్క DZ47 ఎయిర్-స్విచ్ సర్క్యూట్ బ్రేకర్ వివిధ రకాల సంక్లిష్ట ఆపరేటింగ్ పరిస్థితులలో ఖచ్చితమైన మరియు విశ్వసనీయమైన ఆపరేషన్‌ను నిర్ధారించడానికి అధిక పనితీరు గల థర్మో-మాగ్నెటిక్ డిస్‌కనెక్ట్ టెక్నాలజీని ఉపయోగిస్తుంది. ఉత్పత్తి కింది ప్రధాన ప్రయోజనాలను కలిగి ఉంది:

అధిక బ్రేకింగ్ కెపాసిటీ: స్టాండర్డ్ మోడల్ 6kA వరకు బ్రేకింగ్ కెపాసిటీని కలిగి ఉంటుంది, ఇది పట్టణ పవర్ గ్రిడ్‌లు మరియు పారిశ్రామిక పరిసరాల యొక్క షార్ట్-సర్క్యూట్ రక్షణ అవసరాలను తీరుస్తుంది.

విస్తృత వోల్టేజ్ వర్తింపు: మద్దతు AC 230/400V సిస్టమ్, బలమైన అనుకూలత, వివిధ జాతీయ మరియు ప్రాంతీయ పవర్ గ్రిడ్ ప్రమాణాలకు వర్తిస్తుంది.

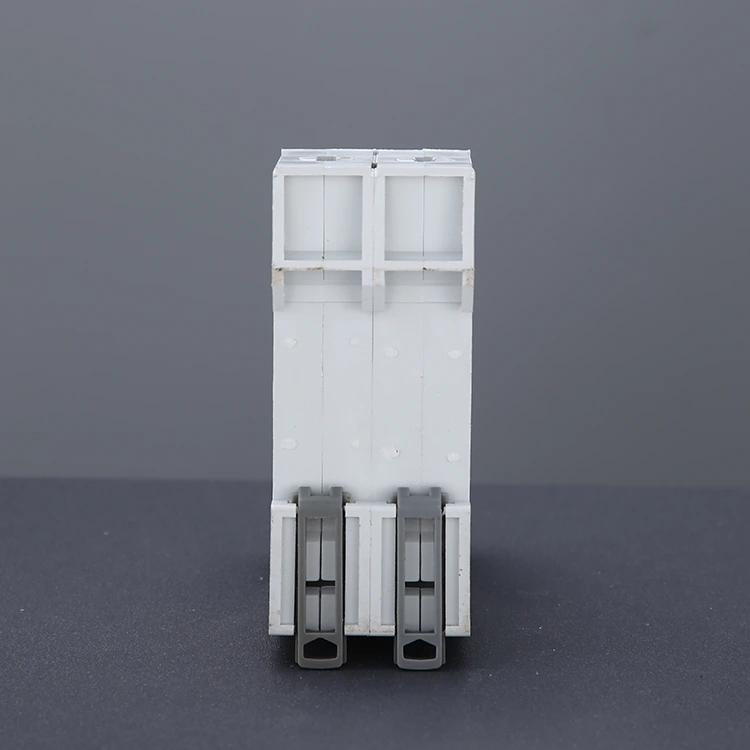

మాడ్యులర్ డిజైన్: కాంపాక్ట్ సైజు, మద్దతు DIN రైలు మౌంటు, అన్ని రకాల డిస్ట్రిబ్యూషన్ బాక్స్‌లు మరియు కంట్రోల్ క్యాబినెట్‌లలో సులభంగా విలీనం చేయబడుతుంది.

బలమైన ఆర్క్ ఆర్పివేసే సామర్ధ్యం: DZ47 ఎయిర్-స్విచ్ సర్క్యూట్ బ్రేకర్ బహుళ-పొర సిరామిక్ స్పేసర్ మరియు మెటల్ ఆర్క్ ఆర్పివేసే గ్రిల్‌ను కలిపి నిర్మాణాన్ని స్వీకరించింది, ఇది ఆర్క్‌ను సమర్థవంతంగా అణిచివేస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది.

సుదీర్ఘ యాంత్రిక జీవితం: కఠినమైన పరీక్ష తర్వాత, మెకానికల్ ఆపరేషన్ జీవితం 10,000 కంటే ఎక్కువ సార్లు ఉంటుంది.

తరచుగా అడిగే ప్రశ్నలు

Q: DZ47 సిరీస్ సర్క్యూట్ బ్రేకర్‌లను DC సిస్టమ్‌లలో ఉపయోగించవచ్చా?

A: No. DZ47 సిరీస్ అనేది AC కోసం ప్రత్యేకంగా రూపొందించబడిన ఎయిర్ స్విచ్. ఆల్టర్నేటింగ్ కరెంట్ (AC) జీరో-క్రాసింగ్ లక్షణాన్ని కలిగి ఉంటుంది మరియు దాని అంతర్గత ఆర్క్-ఆర్క్-పీడించే గ్రిడ్ ఆర్క్‌లను సమర్థవంతంగా చల్లారు.

డైరెక్ట్ కరెంట్ (DC)కి జీరో-క్రాసింగ్ లక్షణం లేదు. AC సర్క్యూట్ బ్రేకర్‌ను ఉపయోగించడం వలన ఆర్క్‌లు ఆరిపోవచ్చు, ఇది అగ్ని ప్రమాదానికి కారణమవుతుంది. మీకు సోలార్ లేదా బ్యాటరీ సిస్టమ్ అవసరాలు ఉంటే, దయచేసి నిర్దిష్ట DC సర్క్యూట్ బ్రేకర్ స్పెసిఫికేషన్‌ల కోసం మమ్మల్ని సంప్రదించండి.

Q: నేను మూడు వేర్వేరు ట్రిప్పింగ్ కర్వ్‌ల (B, C మరియు D) మధ్య ఎలా ఎంచుకోవాలి?

జ: ఎంపిక మీ లోడ్ రకాన్ని బట్టి ఉంటుంది:

రకం B (3-5In): పూర్తిగా రెసిస్టివ్ హీటర్‌లు మరియు కంప్యూటర్ పరికరాలు వంటి తక్కువ ఇన్‌రష్ కరెంట్ లోడ్‌లకు అనుకూలం.

రకం C (5-10In): అత్యంత సాధారణ వివరణ, లైటింగ్ ఫిక్చర్‌లు, సాధారణ గృహోపకరణాలు మరియు వాణిజ్య విద్యుత్ పంపిణీకి అనుకూలం.

రకం D (10-14In): చిన్న మోటార్లు, కంప్రెషర్‌లు లేదా ఇండస్ట్రియల్ ట్రాన్స్‌ఫార్మర్లు వంటి అత్యంత ఎక్కువ ప్రారంభ ప్రవాహాలు కలిగిన పరికరాలకు అనుకూలం.

Pugao మీ ఇంజనీరింగ్ డ్రాయింగ్‌ల ఆధారంగా ఖచ్చితమైన ఎంపిక సలహాను అందించగల వృత్తిపరమైన సాంకేతిక బృందాన్ని కలిగి ఉంది. మీ అవసరాలను పంపడానికి మరియు ఉచిత కోట్ పొందడానికి మమ్మల్ని సంప్రదించండి!

తదుపరి సాంకేతిక ప్రశ్నల కోసం, దయచేసి వెంటనే మా ఇంజనీర్లను సంప్రదించండి; మేము త్వరగా స్పందిస్తాము.
