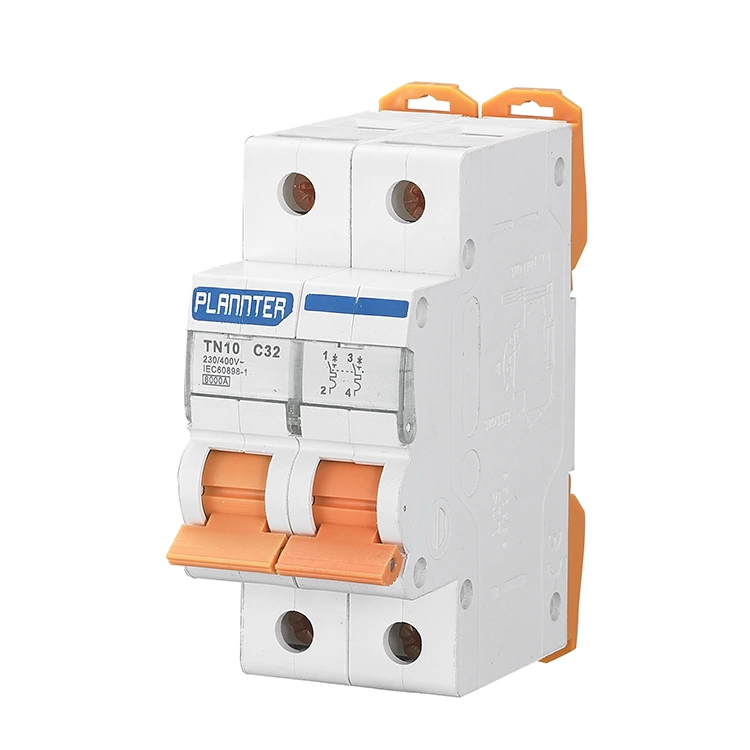

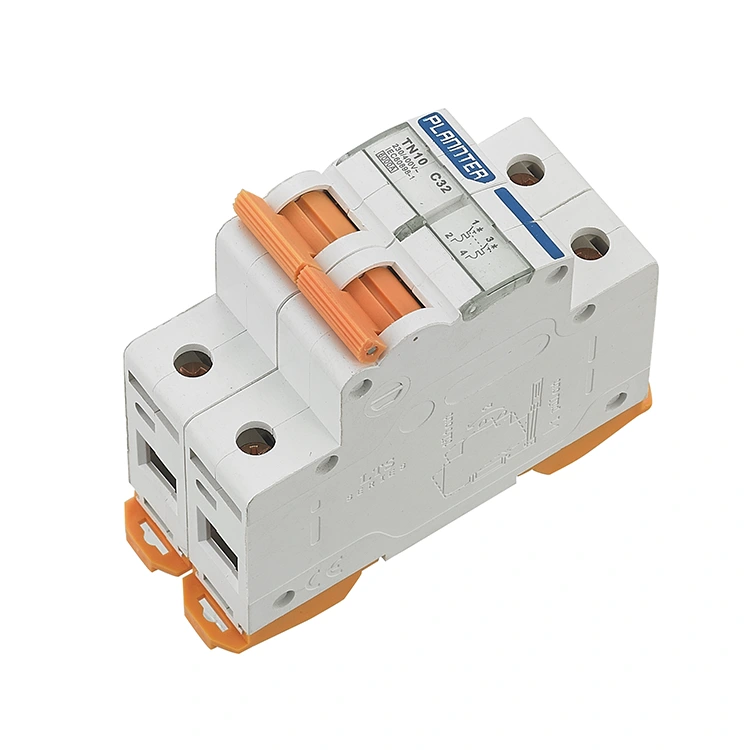

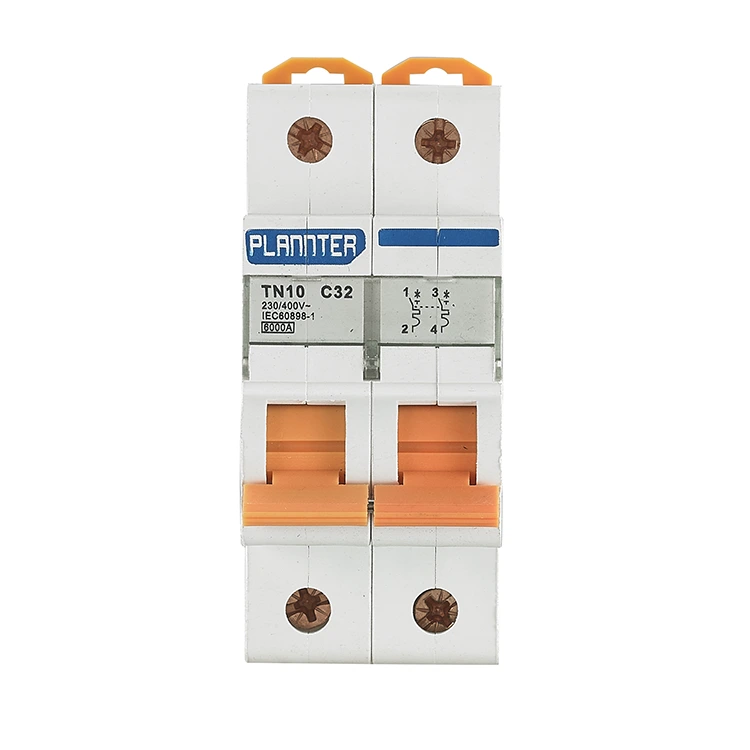

32A అధిక బ్రేకింగ్ కెపాసిటీ మినీ సర్క్యూట్ బ్రేకర్

PUGAO (ప్లాంటర్ ఎలక్ట్రిక్) 32A అధిక బ్రేకింగ్ కెపాసిటీ మినీ సర్క్యూట్ బ్రేకర్ అనేది రెండు స్తంభాలను (ఫైర్ మరియు జీరో) ఒకే సమయంలో నియంత్రించే ఒక రక్షణ పరికరం. ఫైర్ వైర్‌ను మాత్రమే కత్తిరించే సింగిల్ పోల్ సర్క్యూట్ బ్రేకర్‌తో పోలిస్తే, ఇది సర్క్యూట్ యొక్క పూర్తి ఐసోలేషన్‌ను గుర్తిస్తుంది మరియు అధిక స్థాయి భద్రతను అందిస్తుంది. సర్క్యూట్‌లో ఓవర్‌లోడ్ లేదా షార్ట్-సర్క్యూట్ లోపం సంభవించినప్పుడు, ఉత్పత్తి రెండు ధ్రువాల ప్రస్తుత మార్గాన్ని సమకాలీకరించడానికి త్వరగా ప్రతిస్పందిస్తుంది, చార్జ్ చేయబడిన జీరో లైన్ వల్ల సంభవించే సంభావ్య భద్రతా ప్రమాదాలను సమర్థవంతంగా నివారిస్తుంది.

ఉత్పత్తి యొక్క రేట్ చేయబడిన ప్రస్తుత పరిధి 6A నుండి 63A వరకు ఉంటుంది, ఇది చాలా అప్లికేషన్ దృశ్యాల అవసరాలను కవర్ చేస్తుంది. అంతరాయం కలిగించే సామర్థ్యం 6kA వరకు ఉంటుంది, ఇది తీవ్రమైన షార్ట్-సర్క్యూట్ విషయంలో ఫాల్ట్ కరెంట్ ఇప్పటికీ విశ్వసనీయంగా కత్తిరించబడుతుందని నిర్ధారిస్తుంది.

32A హై బ్రేకింగ్ కెపాసిటీ మినీ సర్క్యూట్ బ్రేకర్ అంటే ఏమిటి?

32A హై బ్రేకింగ్ కెపాసిటీ మినీ సర్క్యూట్ బ్రేకర్ అనేది 32 ఆంపియర్‌ల రేటెడ్ కరెంట్ మరియు అధిక షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ కలిగిన తక్కువ-వోల్టేజ్ రక్షణ పరికరం; ఇది ప్రధానంగా అధిక ఫాల్ట్ కరెంట్‌లతో కూడిన వాతావరణంలో పనిచేసే ఎలక్ట్రికల్ సర్క్యూట్‌లకు భద్రతా రక్షణను అందించడానికి రూపొందించబడింది.

ప్రామాణిక సర్క్యూట్ బ్రేకర్‌ల వలె, ఇది 32 ఆంపియర్‌ల (సాధారణంగా 6mm² లేదా 10mm² కేబులింగ్‌కు అనుగుణంగా) రేట్ చేయబడిన సర్క్యూట్‌లను రక్షించడానికి ఉపయోగపడుతుంది మరియు ఎయిర్ కండిషనర్లు, వాటర్ హీటర్‌లు లేదా చిన్న-స్థాయి పారిశ్రామిక పరికరాల వంటి అనువర్తనాలకు అనుకూలంగా ఉంటుంది.

"బ్రేకింగ్ కెపాసిటీ" అనే పదం షార్ట్-సర్క్యూట్ ఫాల్ట్ సమయంలో ఈ సర్క్యూట్ బ్రేకర్ సురక్షితంగా అంతరాయం కలిగించగల గరిష్ట కరెంట్ పరిమాణాన్ని సూచిస్తుంది-ప్రత్యేకంగా, పరిచయాలు కలిసి వెల్డింగ్ చేయడం, పేలడం లేదా మంటలు పట్టుకోవడం లేకుండా.

ప్రామాణిక సర్క్యూట్ బ్రేకర్లు సాధారణంగా 4.5kA లేదా 6kA యొక్క బ్రేకింగ్ సామర్థ్యాన్ని కలిగి ఉంటాయి, అయితే అధిక బ్రేకింగ్ కెపాసిటీ మోడల్‌లు 10kA లేదా అంతకంటే ఎక్కువ రేటింగ్‌ను కలిగి ఉంటాయి.

తీవ్రమైన షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, తక్షణ కరెంట్ 8,000A వరకు పెరుగుతుంది. అటువంటి దృష్టాంతంలో ప్రామాణిక 6kA బ్రేకర్‌ని ఉపయోగించినట్లయితే, పరికరం పేలవచ్చు; అయినప్పటికీ, 10kA అధిక బ్రేకింగ్ కెపాసిటీ బ్రేకర్ ఎటువంటి నష్టం జరగకుండా విద్యుత్ సరఫరాకు సురక్షితంగా అంతరాయం కలిగించగలదు.

అప్లికేషన్:

నివాస విద్యుత్ పంపిణీ వ్యవస్థ: గృహ విద్యుత్ వినియోగం యొక్క భద్రతను నిర్ధారించడానికి, గృహ పంపిణీ పెట్టె యొక్క ప్రధాన స్విచ్ లేదా బ్రాంచ్ సర్క్యూట్ రక్షణగా.

వాణిజ్యపరమైన: ఈ 32A అధిక బ్రేకింగ్ కెపాసిటీ Mcb విశ్వసనీయ లీకేజీ మరియు ఓవర్‌లోడ్ రక్షణను అందించడానికి షాపింగ్ మాల్స్, కార్యాలయ భవనాలు మరియు హోటళ్లలో లైటింగ్ మరియు సాకెట్ సర్క్యూట్‌లలో ఉపయోగించబడుతుంది.

పారిశ్రామిక వాతావరణాలు: సింగిల్-ఫేజ్ మోటార్లు మరియు ఇతర ముఖ్యమైన లోడ్లను రక్షించడానికి నియంత్రణ క్యాబినెట్‌లు, పంపిణీ పెట్టెలు మరియు ఇతర పరికరాలలో ఉపయోగిస్తారు.

ప్రజా సౌకర్యాలు: ఈ 32A అధిక బ్రేకింగ్ కెపాసిటీ Mcb పాఠశాలలు, ఆసుపత్రులు, స్టేషన్లు మరియు ఇతర బహిరంగ ప్రదేశాల విద్యుత్ పంపిణీ వ్యవస్థలో కీలకమైన రక్షణ పాత్రను పోషిస్తుంది.

తాత్కాలిక విద్యుత్ సరఫరా: నిర్మాణ స్థలాలు, బహిరంగ కార్యకలాపాలు మరియు ఇతర తాత్కాలిక విద్యుత్ సరఫరా సందర్భాలలో భద్రతా రక్షణను అందించండి

అధిక బ్రేకింగ్ కెపాసిటీతో సర్క్యూట్ బ్రేకర్లను ఎంచుకోవాలని మేము ఏ సందర్భాలలో సిఫార్సు చేస్తాము?

1. ట్రాన్స్‌ఫార్మర్లు లేదా డిస్ట్రిబ్యూషన్ రూమ్‌లకు సామీప్యత

సూత్రం: పరికరం పవర్ సోర్స్‌కి దగ్గరగా ఉంటే, సంభావ్య షార్ట్-సర్క్యూట్ కరెంట్ ఎక్కువగా ఉంటుంది. ట్రాన్స్ఫార్మర్ యొక్క అవుట్పుట్ వద్ద, షార్ట్-సర్క్యూట్ కరెంట్ సులభంగా 10 kA కంటే ఎక్కువగా ఉంటుంది.

ప్రమాదం: ప్రామాణిక సర్క్యూట్ బ్రేకర్లు అటువంటి లోడ్లను తట్టుకోలేవు; అందువల్ల, అధిక-బ్రేకింగ్-కెపాసిటీ బ్రేకర్లు తప్పనిసరిగా రక్షణ యొక్క ప్రాథమిక లైన్‌గా ఉపయోగించబడాలి.

2. ఇండస్ట్రియల్ పవర్ గ్రిడ్లు మరియు లాంగ్ కేబుల్ పరుగులు

సూత్రం: పారిశ్రామిక బస్‌బార్లు దృఢంగా ఉంటాయి మరియు తక్కువ ఇంపెడెన్స్ కలిగి ఉంటాయి, ఫలితంగా అపారమైన షార్ట్-సర్క్యూట్ శక్తి లభిస్తుంది.

ప్రమాదం: ప్రామాణిక సర్క్యూట్ బ్రేకర్లు తరచుగా తగినంత ఆర్క్-ఆర్క్-పీడించే సామర్థ్యాన్ని కలిగి ఉండవు; ఆర్క్‌ను ఆర్పడంలో ఈ వైఫల్యం పంపిణీ క్యాబినెట్‌లో మంటలకు దారి తీస్తుంది.

3. క్యాస్కేడ్ రక్షణ

సూత్రం: బహుళ-స్థాయి పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో, అప్‌స్ట్రీమ్ సర్క్యూట్ బ్రేకర్‌లకు దిగువ పరికరాల నుండి ప్రతిబింబించే శక్తిని తట్టుకోవడానికి అధిక బ్రేకింగ్ సామర్థ్యం అవసరం.

రిస్క్: సెలెక్టివ్ ప్రొటెక్షన్‌ని నిర్ధారించడానికి, సిస్టమ్ యొక్క టెర్మినల్ చివరలో ఉన్న సర్క్యూట్ బ్రేకర్‌లు తరచుగా అధిక బ్రేకింగ్ కెపాసిటీ ఉన్న మోడల్‌లకు అప్‌గ్రేడ్ చేయాల్సి ఉంటుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: 32A హై బ్రేకింగ్ కెపాసిటీ సర్క్యూట్ బ్రేకర్ మోటార్ స్టార్టింగ్ లోడ్‌లకు అనువైనదా?

జ: అవును, సరైన ట్రిప్పింగ్ కర్వ్ ఎంపిక చేయబడితే. ఎలక్ట్రిక్ మోటార్లు వంటి ప్రేరక లోడ్‌ల కోసం, టైప్ D ట్రిప్పింగ్ కర్వ్‌ని ఎంచుకోవాలని మేము సిఫార్సు చేస్తున్నాము. మోటారు దాని నామమాత్రపు విలువ 5 నుండి 8 రెట్లు ప్రారంభ కరెంట్‌ను ఉత్పత్తి చేసినప్పుడు సర్క్యూట్ బ్రేకర్ విసుగు పుట్టించదని ఇది నిర్ధారిస్తుంది; అదే సమయంలో, దాని అధిక బ్రేకింగ్ సామర్థ్యాన్ని పెంచడం ద్వారా, మోటారులో అంతర్గత షార్ట్-సర్క్యూట్ లోపం సంభవించినప్పుడు ఇది అత్యధిక స్థాయి భద్రతా రక్షణను అందిస్తుంది.

ప్ర: PUGAO యొక్క 32A సర్క్యూట్ బ్రేకర్ భారీ లోడ్‌ల కింద తక్కువ ఉష్ణోగ్రత పెరుగుదలను ఎందుకు ప్రదర్శిస్తుంది?

A: అధిక-కరెంట్ సర్క్యూట్ బ్రేకర్ల నాణ్యతను అంచనా వేయడానికి ఉష్ణోగ్రత పెరుగుదల కీలకమైన మెట్రిక్. అంతర్గత కరెంట్ మోసే భాగాలను సురక్షితంగా ఉంచడానికి మేము పూర్తిగా ఆటోమేటెడ్ స్పాట్-వెల్డింగ్ ప్రక్రియను ఉపయోగిస్తాము, ఫలితంగా చాలా తక్కువ కాంటాక్ట్ రెసిస్టెన్స్ ఏర్పడుతుంది.

వేడి వెదజల్లడం కోసం ఆప్టిమైజ్ చేయబడిన అంతర్గత వాయుప్రసరణ రూపకల్పనతో కలిపి, అంతర్గత ఉష్ణ ఉత్పత్తి అంతర్జాతీయ ప్రమాణాల పరిమితుల కంటే చాలా తక్కువగా ఉంటుంది-32A పూర్తి లోడ్‌తో పనిచేస్తున్నప్పుడు కూడా. ఇది సర్క్యూట్ బ్రేకర్ మరియు వైర్ ఇన్సులేషన్ రెండింటి యొక్క సేవ జీవితాన్ని గణనీయంగా పొడిగిస్తుంది.

ప్ర: 32A అధిక బ్రేకింగ్ కెపాసిటీ మినీ సర్క్యూట్ బ్రేకర్‌ను ప్రామాణిక నివాస పంపిణీ పెట్టెలో ఇన్‌స్టాల్ చేయవచ్చా?

జ: ఖచ్చితంగా. ఇది ప్రామాణిక 18mm మాడ్యులర్ డిజైన్‌ను కలిగి ఉంది మరియు 35mm DIN రైలు మౌంటు సిస్టమ్‌లకు అనుకూలంగా ఉంటుంది. ఇది పారిశ్రామిక-స్థాయి రక్షణ పనితీరును అందించినప్పటికీ, ఇది కాంపాక్ట్ ఫారమ్ ఫ్యాక్టర్‌ను కలిగి ఉంది.
